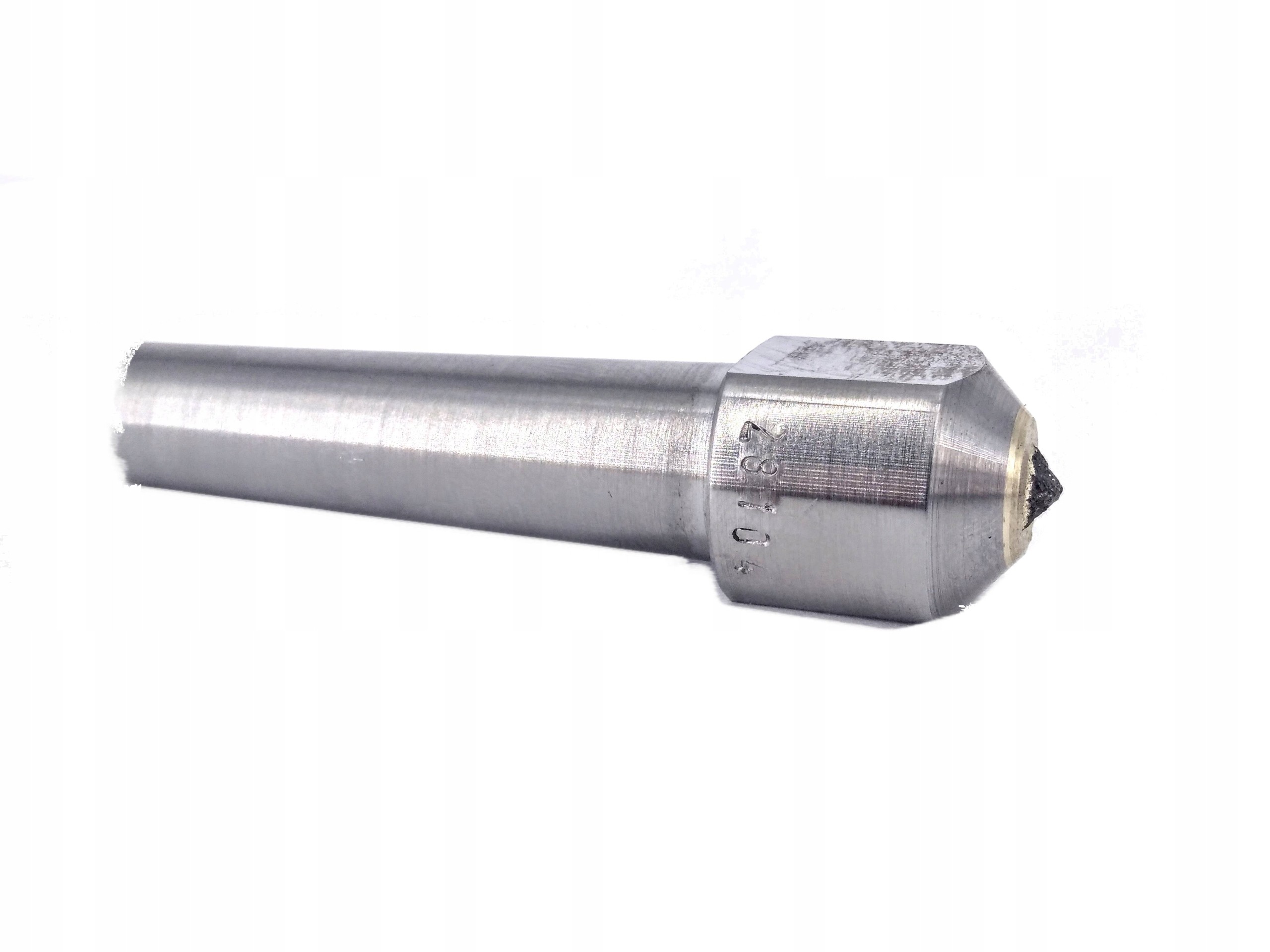

Obciągacz diamentowy jednoziarnisty nieszlifowany M1020 1,75 kr

• Wielkość ziarna diamentowego: 1,75 karat
• Typ oprawki: M1020 stożek MK1

Obciągacze jednoziarniste świetnie sprawdzą się podczas profilowania i ostrzenia ściernic o spoiwie ceramicznym, wykonanych z elektrokorundu bądź węglika krzemu. Nie stosuje się ich do obciągania ściernic z materiałów supertwardych (diament, borazon). Obciągacz składa się z oprawki oraz osadzonego w niej kryształu diamentu w kształcie ośmio- lub dwunastościanu. Kryształ diamentu jest wlutowany do oprawki ze stali konstrukcyjnej za pomocą spoiwa srebrnego.

Zalecenia

• Kąt nachylenia od 10° do 15°
• Dosuw do maksymalnie 0,03 mm (30µm)
• Posuw do 0,2 mm
• Dobre chłodzenie od samego początku – w przeciwnym razie istnieje niebezpieczeństwo pęknięcia

W przypadku zużycia na końcówce diamentu należy go obrócić w celu zachowania jego kształtu. Należy również zadbać, aby w wyniku zużycia diamentu nie dochodziło do styku ściernicy z trzonkiem obciągacza, gdyż może doprowadzić to, w wyniku znaczącego wydzielania się ciepła, do oddzielenie diamentu od trzonka

Do czego służy obciągacz diamentowy?

W celu wytworzenia odpowiedniego profilu ściernicy oraz przywrócenia jej właściwości skrawnych. Uzyskanie wymaganej makrogeometrii ściernicy nazywa się profilowaniem, zaś odpowiedniej mikrogeometrii ściernicy – ostrzeniem.

OSTRZENIE ŚCIERNIC

Profil i topografia czynnej powierzchni ściernicy ulegają zmianom podczas procesu szlifowania, w skutek zużywania się ściernicy. Zużycie ściernicy wpływa na wzrost sił szlifowania, co powoduje wzrost ilości wytwarzanego ciepła, prowadząc do przypaleń powierzchni oraz zmian wymiaru i kształtu przedmiotu. Ostrzenie ściernicy ma na celu przywrócenie zdolności skrawnej czynnej powierzchni ściernicy przez wytworzenie nowych ostrzy na ziarnach ściernych w skutek wykruszenia lub rozłupywania stępionych ziaren i cząstek spoiwa oraz usuwanie zalepień.

PROFILOWANIE ŚCIERNICY

Profilowanie czynnej powierzchni ściernicy dotyczy jej makrogeometrii i wiąże się z geometrycznym kształtem odwzorowania na przedmiocie szlifowanym.
