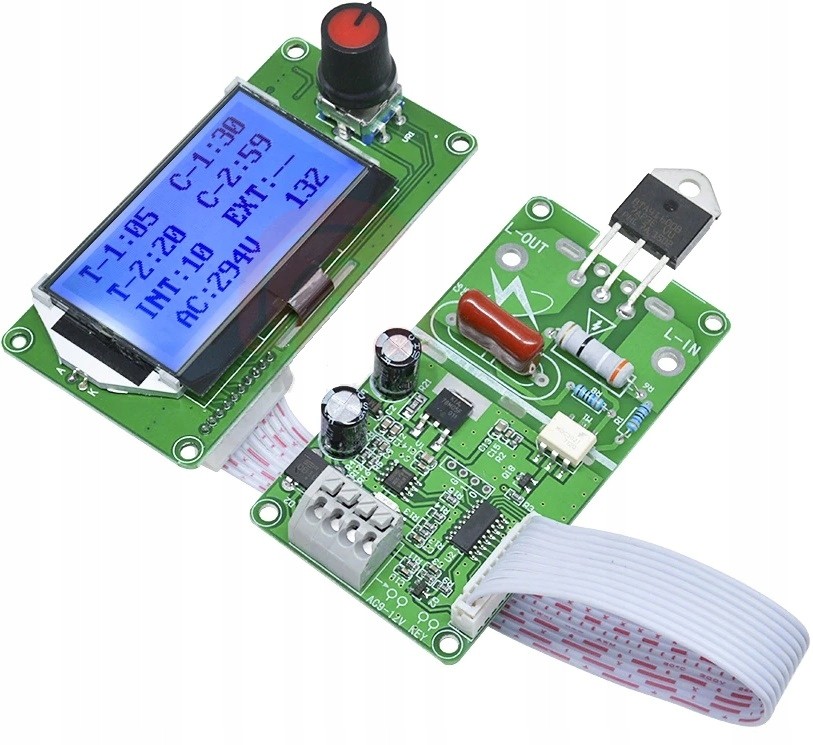

Windler Controller Double LED displej

Sterownik czasowy zgrzewarki podwójny

Urządzenie służy do kontroli procesu zgrzewania w wszelkiego rodzaju zgrzewarkach poprzez regulację czasu zgrzewu oraz prądu.

Zasada działania jest następująca:

Po naciśnięciu przycisku START (przycisk zwierny) następuje załączenie triaka na określony czas T1, po upływie czasu przerny następuje ponowne załaczenie triaka na czas T2.

Sterownik posiada podwójny zgrzew tzn. w jednym cyklu może wykonać zgrzew wstępny oraz zgrzew właściwy..

Do regulacji mamy enkoder za pomocą, którego możemy ustawić.

1. Czas zgrzewu 1 w przedziale 0,02-2s (1-99)
2. Prąd zgrzewu w przedziale (30-100%)
3. Przerwę między zgrzewem 1/2 w przedziale 0,02-2s (1-99)
4. Czas zgrzewu 2 w przedziale 0,02-2s (1-99)
5. Prąd zgrzewu 2 w przedziale (30-10

Urządzenie reaguje na przycisk zwierny, monostabilny (chwilowy).

Podstawą czasu jest 20ms tzn. ustawiając na wyświetlaczu 10 ustawimy czas 10x20ms=200 ms.

Podczas pracy z prądami większymi od 3A triak należy wyposażyć w radiator.

UWAGA

Do poprawnego działania urządzenie należy zasilić poprzez transformator napięcia zmiennego o napięciu wyjściowym 9VAC z tej samej fazy, na której będzie transformator wykonawczy. Urządzenie wykrywa przejście sinusoidy przez 0.

Parametry techniczne:

• Napięcie zasilania logiki 9-12V AC
• Napięcie toru prądowego 230VAC
• Prąd wyjściowy 40A (z radiatorem)
• Regulacja czasu 0,02-2s
• Regulacja prądu 30-100 %
• Temperatura pracy -20 do 50 C

Schemat podłączenia
