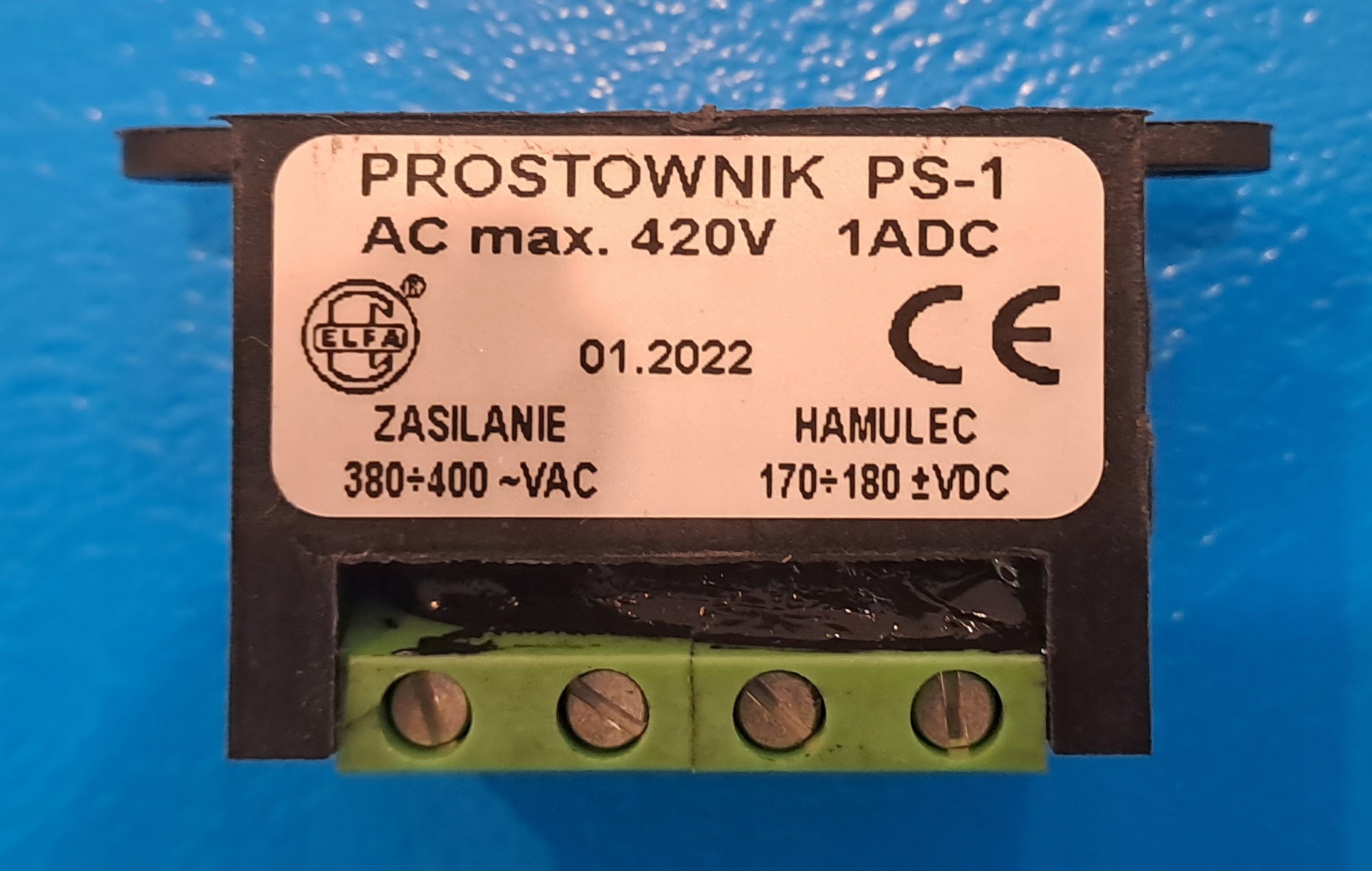

Układ prostujący PS-1

Układ PS–1 - zbudowany w oparciu o technikę półprzewodników typu MOSFET, co pozwoliło na uzyskanie efektów niedostępnych w tradycyjnych  rozwiązaniach. Elektromagnes hamulca zasilany poprzez układ PS-1 sterowany po stronie prądu przemiennego pozwala na uzyskiwanie przez hamulec parametrów czasu załączania i rozłączania analogicznych jak w przypadku przerywania obwodu klasycznego prostownika po stronie prądu stałego. Uzyskane parametry nie są jednak okupione stosowaniem dodatkowych obwodów elektrycznych i wyłączników.

Prostota montażu i osiągane parametry umożliwiają bardzo szerokie zastosowanie, zwłaszcza tam, gdzie wymagane jest pozycjonowanie napędów, praca z dużą częstotliwością łączeń obwarowana powtarzalnością czasów za i rozłączania hamulców.

Układ zasilający PS–1 stanowi kompletny zespół do bezpośredniego montażu. Wyposażony w czterozaciskową listwę pozwala na swobodną adaptację w każdym współpracującym obwodzie. Układ jest przystosowany do zasilania ze  źródła prądu przemiennego o wartości  380 ÷ 400VAC  max. 420VAC, co po wyprostowaniu i odpowiednim uformowaniu pozwala na otrzymanie napięcia stałego o wartości 170 ÷ 180VDC do zasilania hamulca.

Schemat (FOT. 4) przedstawia sposób włączenia układu PS-1 w obwód zasilania hamulca współpracującego z silnikiem elektrycznym 3x400VAC z uzwojeniem połączonym w gwiazdę.

Prostowniki fabrycznie nowe, sprzedajemy z bieżącej produkcji.
