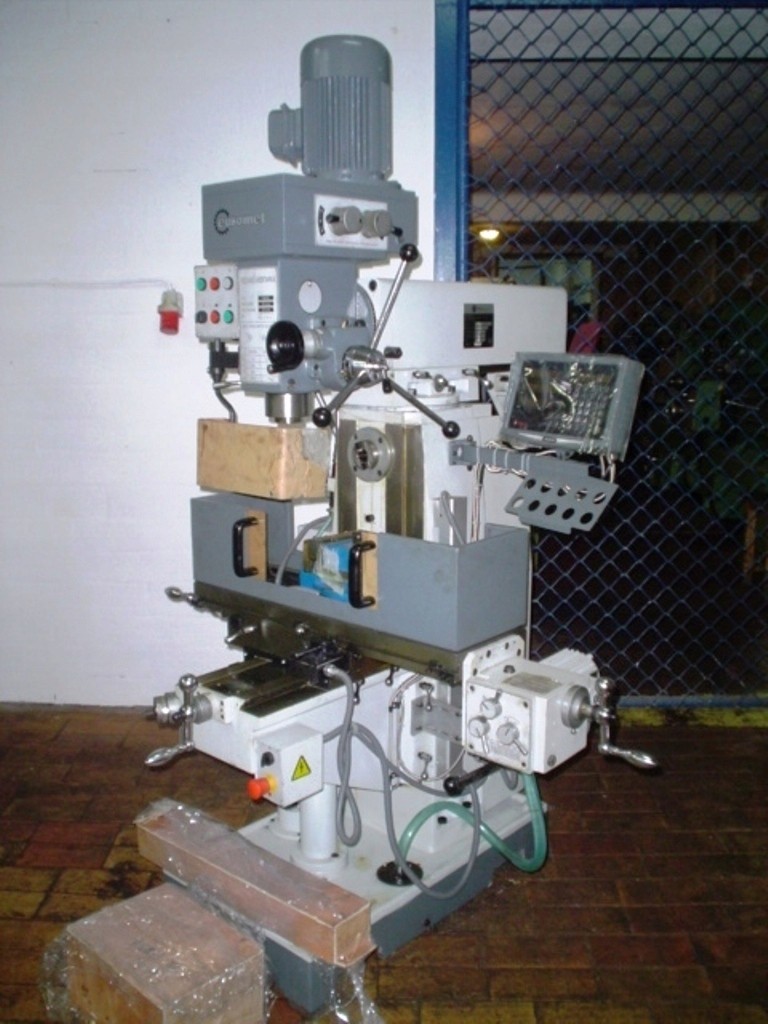

Frezarko-wiertarka produkcyjna FW10

Prosta, nieskomplikowana budowa gwarantuje niezawodna pracę maszyny przez długi okres eksploatacji. Frezarko – wiertarka produkcyjna przeznaczona do obróbki niewielkich detali o średnim stopniu skomplikowania. Frezarka wyposażona jest w dwa wrzeciona: pionowe i poziome, napędzane niezależnymi silnikami. Dzięki belce skrętnej możliwa jest szybka rekonfiguracja z frezarki pionowej na poziomą. Pionowa głowica z wysuwną pinolą jest uchylna, dzięki czemu można wiercić i frezować pod kątem. Maszyna doskonale sprawdza się w małych i średnich warsztatach remontowych i produkcyjnych. Bardzo często jest wykorzystywana do celów edukacyjnych w przyszkolnych warsztatach.

Wyposażenie standardowe frezarko-wiertarki:

• trzpienie do mocowania narzędzi we wrzecionie
• zestaw tulejek do mocowania frezów palcowych + oprawka
• uchwyt wiertarski 16 mm
• trzpień do uchwytu B18
• redukcja ISO 40/MT 2
• oświetlenie robocze
• układ chłodzenia
• głowica do frezowania pionowego
• automatyczny posuw wzdłużny stołu
• odczyty cyfrowe
• instrukcja obsługi w języku polskim
• deklaracja zgodności CE

Wyposażenie dodatkowe frezarki:

• imadlo maszynowe
• stół obrotowy
• podzielnica
• zestaw elementów do mocowania przedmiotu na stole maszyny

Opis

Wartość

[-]

Maksymalna średnica wiercenia

?30

mm

Maksymalna szerokość frezowania poziomego

80

mm

Maksymalna średnica frezu pionowego

?25

Mm

Stożek wrzeciona

ISO40 lub ISO30

-

Liczba prędkości wrzeciona

8 (3 Fazy)

-

9 (1 Faza)

-

8 (3 Fazy)

-

Zakres obrotów wrzeciona 50Hz(60Hz)

230-1825(270-2190) 60-1350 (72-1620)

obr/min

220-2400 (270-2950) 60-1350 (72-1620)

obr/min

115-1750 (240-2100) 60-1350 (72-1620)

obr/min

Odległość pomiędzy wrzecionem

a powierzchnią kolumny

200-700

mm

Odległość pomiędzy końcówką wrzeciona a stołem

100-480 60-400 (opcja)

mm

Odległość pomiędzy osią wrzeciona a stołem

0-380 0-320 (opcja)

mm

Przesuw wrzeciona

120

mm

Wymiary stołu

Standard

800x240

mm

Opcja

1000x240

mm

Przesuw stołu

350x230

mm

460x320

mm

Silnik

Wrzeciono pionowe: 0.85/1.5 Wrzeciono poziome: 1.5

KW

Wymiary gabarytowe

1280x1100x1920

mm

Masa netto

970

kg
