FABRYCZNIE NOWA CZERWONA KONTROLKA SYGNALIZACYJNA LED AD16-22FVAH NEPOWER Z MIERNIKIEM NAPIĘCIA ZMIENNEGO 60V - 500V AC, PRĄDU ZMIENNEGO 0 - 100A I CZĘSTOTLIWOŚCI 20-75Hz

Symbol: 40932

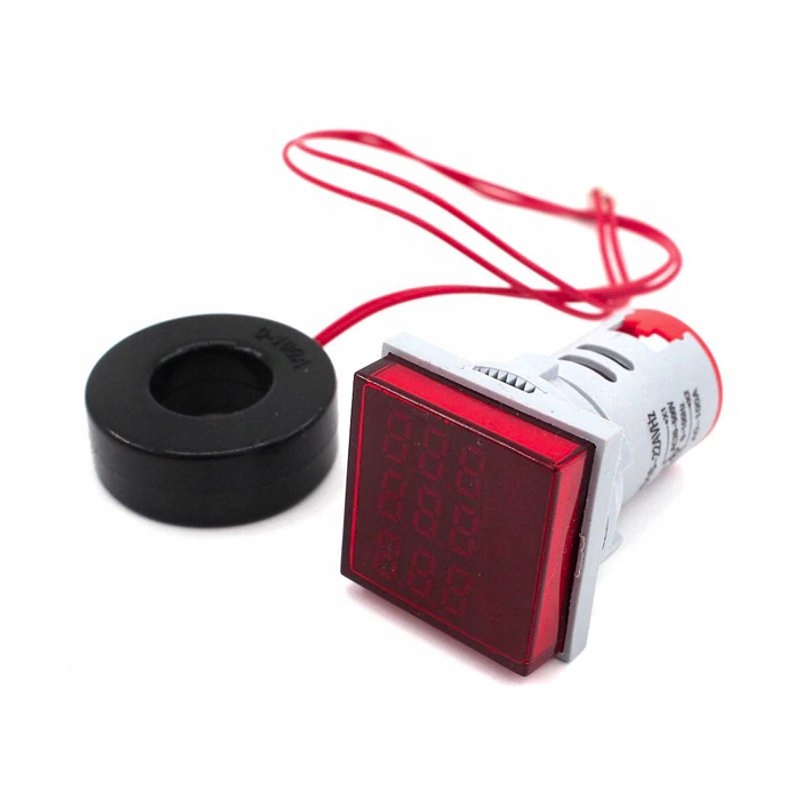

Kontrolka LED czerwona 22mm kwadratowa woltomierz do 500V, miernik prądu do 100A, miernik częstotliwości do 75Hz

Kontrolka wkręcana w standardowy otwór 22mm w formie amperomierza prądu przemiennego / woltomierza / miernika częstotliwości wbudowanego w przednią część kontrolki. Barwa świecenia dobrana do koloru kontrolki. Zasilanie napięciem przemiennym z zakresu 60V do 500V max, podłączane jest przewodami bezpośrednio pod zaciski skręcane X1 i X2 w dolnej części kontrolki.

Pobór prądu dokonywany jest beziwazyjnie i bez przerywania obwodu elektrycznego na czas pomiaru. Wystarczy jedną żyłę, np. fazową L przeprowadzić przez środek cewki pomiarowej, aby miernik wyświetlił wartość prądu płynącego przez tę żyłę. Nie można przeprowadzić 2 żył (fazowej z neutralną) przez cewkę, gdyż prąd wyniesie 0A. Miernik przeznaczony jest do pomiaru dużych prądów do 100A.

Kontrolkę można również wykorzystać do pomiaru prądu przy niskim napięciu w prostowniku transformatorowym do ładowania akumulatorów. Podłączenie musiałoby występować następująco:

Zasilanie kontrolki X1-X2 podłączyć do napięcia sieciowego 230V AC po pierwotnej stronie transformatora. Przez otwór cewki przeprowadzić 1 żyłę kabla z transformatora do mostka prostowniczego, druga musi omijać cewkę.

Specyfikacja:

• Kształt: kwadrat
• Typ kontrolki: jednokolorowa
• Otwór montażowy: ok. 22mm
• Głębokość montażowa: 44mm
• Wysokość całkowita: 55,5mm
• Średnica otworu w cewce: 14 mm
• Podświetlenie: Wyświetlacz LED
• Kolor podświetlenia: czerwony
• Zakres zasilania: 60V-500V AC
• Zakres mierzonego prądu: 0-100A AC
• Zakres mierzonej częstotliwości: 20-75Hz
• Wyprowadzenia podświetlania: śrubowe
• Wyprowadzenia pomiarowe: przewód ze złączem + cewka pomiarowa
• Kolor korpusu: szary
• Klasa szczelności: IP40
• Normy: IEC947-5-1, EN60947-5-1
• Temperatura otoczenia: -25 °C ~ +65 °C

Cena dotyczy 1 szt.
