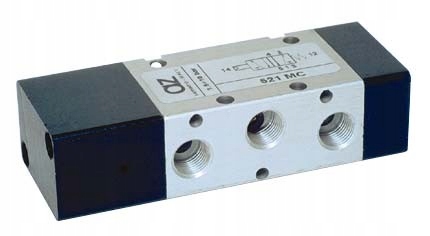

ZAWÓR PNEUMATYCZNY

5/2 - 1/8"

521 MC

Cena KUP TERAZ dotyczy 1 sztuki

Zawór pneumatyczny rozdzielający typ 521 MC monostabilny normalnie zamknięty sterowany jest za pomocą powietrza, powrót następuję za pomocą sprężyny. Stosowany jest w aplikacjach z dziedziny pneumatyki oraz automatyki przemysłowej jako element sterowania sygnału. Zawór podłączany jest za pośrednictwem przyłączeń gwintowanych. Oferowany zawór znajdzie zastosowanie przy budowie instalacji, konstrukcji maszyn i urządzeń itd.

Zawory posiadają następujące funkcje i typy: 3/2 bistabilny, 3/2 normalnie zamknięty, 5/2 bistabilny, 5/2 monostabilny, 5/3 centralnie zamknięty, otwarty oraz centrowany.

• Funkcja zaworu: 5/2 monostabilny
• Przyłącza: G1/8"
• Przepływ / Średnica nominalna przelotu: 550 Nl/min / 5 mm
• Ciśnienie robocze: 1 - 10 bar
• Ciśnienie sterujące: 2.5 - 10 bar
• Medium: przefiltrowane sprężone powietrze
• Smarowanie: nie jest wymagane
• Temperatura medium: maksymalnie +60°C
• Korpus: aluminium 11S
• Elementy wewnętrzne: mosiądz OT58
• Uszczelnienie: NBR
• Sprężyna: stal nierdzewna
• Suwak: stal nierdzewna

SCHEMAT DZIAŁANIA ZAWORU

PRZEKRÓJ ZAWORU:

A - 32

B - 22

C - 87,5

D - 34

D1 - 18

E - 23,3

ØF - 4,2

G - G 1/8

G1 - G 1/8

H - 17,2

K - 32

ØL - 3,3
