FNIRSI-1014D to oscyloskop i generator sygnału dwa w jednym, częstotliwość próbkowania w czasie rzeczywistym wynosi 1GSa / s, a przepustowość analogowa 100 MHz * 2, z 7-calowym wyświetlaczem TFT LCD, wbudowana ochrona przed wysokim napięciem moduł może tolerować ciągłe napięcie do 400 V, nie martwiąc się o spalenie oscyloskopu spowodowane przez sondę nie przechodzącą na 10x bieg wynosi 1 Hz, obsługuje 14 rodzajów standardowych sygnałów funkcyjnych i konfigurowalny sygnał przerywany, przerywany Urządzenie wyjściowe przechwytuje część lub całą część złożonych sygnałów mierzonych przez oscyloskop jako sygnał wyjściowy generatora sygnału, który może przechowywać do 1000 niestandardowych sygnały odcięcia. Chodź i spróbuj, to cię nie zawiedzie.

Cechy:

Wbudowany generator sygnału DDS, obsługuje 12 rodzajów sygnałów funkcyjnych.

Funkcja przechwytywania sygnału wyjściowego, która może przechowywać do 1000 sygnałów przechwytywania.

Ukierunkowany wysoki inteligentny algorytm dekodowania, żywotność enkodera jest nieskończona, a inteligentna funkcja zapobiegająca spalaniu, 1X może wytrzymać napięcie do 400 V.

Z pasmem analogowym 100 MHz * 2 i częstotliwością próbkowania 1GSa/s（1X = 5 MHz, 10X = 100 MHz).

W pełni dopasowany 7-calowy kolorowy wyświetlacz TFT LCD o rozdzielczości 800*480 z jasnymi kolorami i wysokim kontrastem.

Wysoki zakres napięcia pomiarowego: 1X może mierzyć 0~40V, 10X może mierzyć 0~400V.

Pomiar do 12 parametrów: VPP, VP, Vmax, Vmin, Vavg, Vrms, częste, obowiązek +, obowiązek-, czas +, czas-, okres.

Funkcja pomiaru kursora: wygodnie jest ręcznie zmierzyć okres, częstotliwość i napięcie.

Pełna funkcja wyzwalania (pojedyncza, normalna, automatyczna) i w dowolnym momencie wyświetlanie przebiegu (funkcja pauzy) jest zamrożone.

Wyposażony w wysokowydajną funkcję One-button AUTO i jednoprzyciskową funkcję przechowywania przebiegów i zrzutów ekranu.

Wbudowana pamięć o pojemności 1 GB, może przechowywać do 1000 zrzutów ekranu + 1000 zestawów danych przebiegu.

Potężny menedżer obrazów przebiegów obsługuje przeglądanie miniatur, przeglądanie, przeglądanie szczegółowe, przewracanie stron, usuwanie i powiększanie, pomniejszanie, przesuwanie itp.

Wyposażony w interfejs USB, który można podłączyć do komputera w celu udostępniania zrzutów ekranu komputerowi, co jest wygodne do wtórnej analizy.

Funkcja graficznego wyświetlania liczb Lissajous może być wykorzystana do określenia amplitudy, częstotliwości i kontrastu fazowego dwóch grup sygnałów.

Funkcja wyświetlania FFT, może analizować charakterystykę spektralną sygnału, technologię pamięci, ekran odświeżania przebiegu nie migocze.

Dzięki funkcji regulacji jasności ekranu i funkcji regulacji jasności tła siatki, również łatwe do przenoszenia.

Dane techniczne:

Materiał: ABS

Szerokość pasma analogowego: 100 MHz * 2

Liczba kanałów: 2 kanały

Maksymalna częstotliwość próbkowania w czasie rzeczywistym: 1GSa/s

Czułość pionowa: 50 mV/dz ~ 500 V/dz

Zakres poziomej podstawy czasu: 50S/div ~ 10nS/div

Maksymalne napięcie testowe: 40 V (sonda 1X), 400 V (sonda 10X)

Głębokość przechowywania: 240Kbit

Rezystancja wejściowa: 1MΩ

Dokładność ADC: 8 bitów

Tryb sprzęgania: AC/prąd stały

Tryb wyzwalania: pojedynczy, normalny, automatyczny

Krawędź wyzwalacza: krawędź wznosząca się/opadająca krawędź

Napięcie wyzwalania zewnętrznego 0~40 V

Porty rozszerzeń: eksport zdjęć USB

Wielkość opakowania: 340*140*70mm/13.4*5.5*2.8in

Waga opakowania: 1949g / 4.3lb

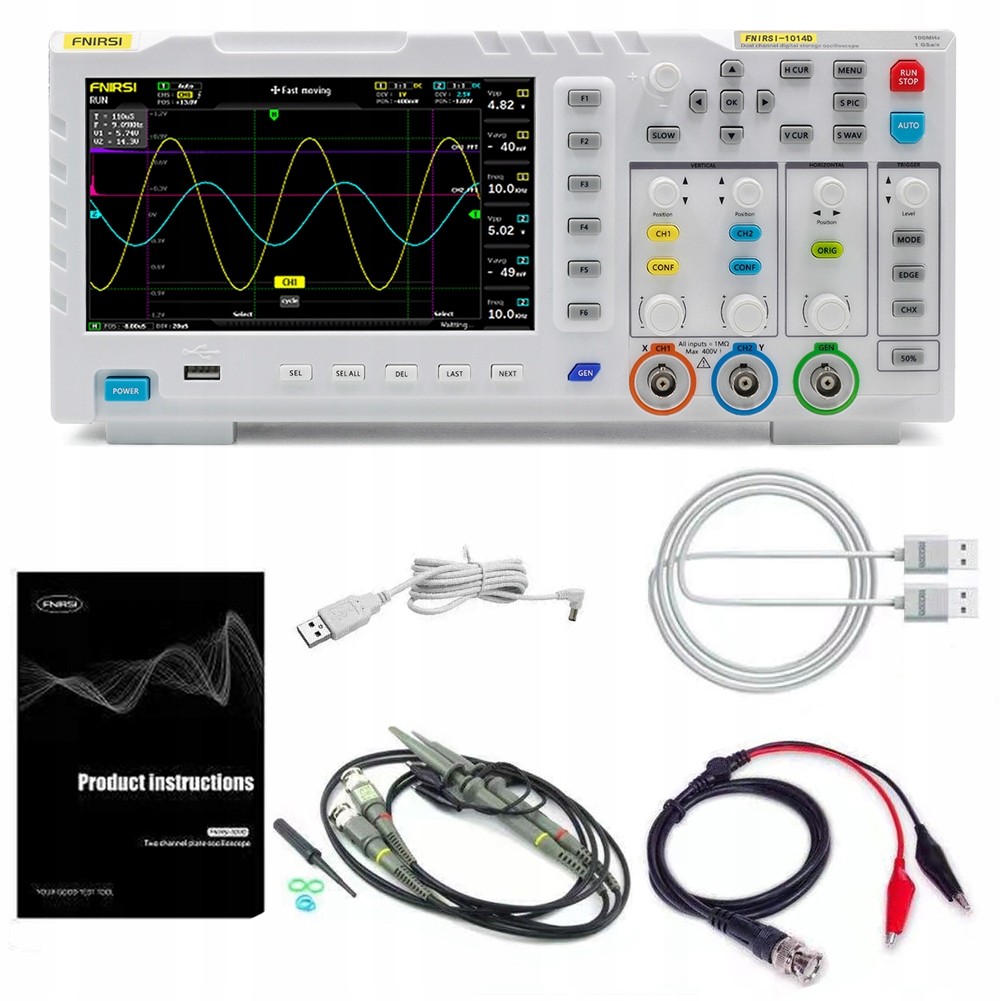

Lista rzeczy do spakowania:

1 * Host oscyloskopu FNIRSI-1014D

2 * Pasująca sonda 100 MHz (1X i 10X)

1 * Klip

1 * linia danych USB

1 * instrukcja obsługi w języku angielskim
