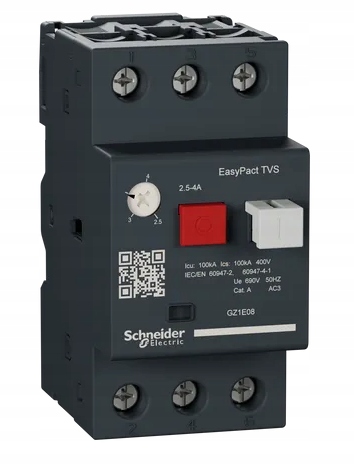

Schneider Electric, Wyłącznik silnikowy GZ1E napęd przyciskowy I=2,5-4A zaciski skrzynkowe, GZ1E08

Parametry podstawowe:

• Gama produktu: EasyPact
• Nazwa produktu: EasyPact TVS
• Typ produktu lub komponentu: Wyłącznik
• Skrócona nazwa urządzenia: GZ1E
• Zastosowanie urządzenia: silnik
• Technologia wyzwalacza: termomagnetyczny
• Funkcja izolacyjna: Tak zgodnie z IEC 60947-1 załącznik 7.1.6
• Kolor: Szary (RAL 7011)
• Opis biegunów: 3P
• Rodzaj sieci: Prąd przemienny (AC)
• Kategoria użytkowania: AC-3

Parametry uzupełniające:

• Częstotliwość sieciowa: 50/60 Hz zgodnie z IEC 60947-2
• Sposób montażu: Przez zapinki, Przez wkręty
• Podstawa montażowa: Szyna
• Miejsce montażu: Każda pozycja
• Moc silnika w kW: 0,75 kW w 230 V prąd przemienny (AC) 50/60 Hz, 1,5 kW w 400 V prąd przemienny (AC) 50/60 Hz, 1,5 kW w 440 V prąd przemienny (AC) 50/60 Hz, 2,2 kW w 500 V prąd przemienny (AC) 50/60 Hz, 3 kW w 690 V prąd przemienny (AC) 50/60 Hz
• zdolność wyłączania: Icu: >= 100 kA w 230/240 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Icu: >= 100 kA w 400/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Icu: >= 100 kA w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Icu: >= 100 kA w 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Icu: 2 kA w 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 100 % w 230/240 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 100 % w 400/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 100 % w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 100 % w 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 75 % w 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• Typ sterowania: Przycisk
• Zakres nastaw zabezpieczenia cieplnego: 2,5…4 A
• Prąd wyzwalania magnetycznego: 51 A
• [Ue] znamionowe napięcie łączeniowe: 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• Znamionowe napięcie izolacji [Ui]: 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947-2
• Strata mocy: 2.5 W (na biegun)
• Trwałość mechaniczna: 100000 cykl
• Trwałość elektryczna: 100000 cykl dla AC-3
• Maksymalny zakres: 25 cykl/h
• Przyłącza - zaciski: Zaciski śrubowe 2 1…6 mm² - sztywność kabla: stały, Zaciski śrubowe 2 1,5…6 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Zaciski śrubowe 2 1…4 mm² - sztywność kabla: elastyczny z końcówką kablową

Środowisko pracy:

• Normy: IEC 60947-2, IEC 60947-4
• Działanie ochronne: TH
• Stopień ochrony IP: IP20 zgodnie z IEC 60529
• Temperatura otoczenia dla pracy: -20…60 °C
• Temperatura otoczenia dla przechowywania: -40…80 °C
• Odporność ogniowa: 960 °C zgodnie z IEC 60695-2-1
• Wysokość pracy (w metrach nad poziomem morza): 2000 m

Wymiary:

• Wysokość: 89 mm
• Szerokość: 44,5 mm
• Głębokość: 78 mm
• Masa produktu: 0,26 kg

Wyłączniki silnikowe EasyPact TVS

Wyłączniki silnikowe zapewniające ochronę magneto-termiczną dla silników do 15kW.

Rodzina Easy Series

GZ1E to 3-biegunowe magneto-termiczne wyłączniki silnikowe. Zaprojektowane do kontroli i ochrony silników o mocy do 15kW.

Funkcje

Wyłączniki silnikowe EasyPact TVS zapewniają niezbędną kontrolę i ochronę silników w prostych aplikacjach.

Informacje techniczne:

• Magneto-termiczna ochrona silnika,
• Sterowanie przyciskiem,
• Jeden rozmiar wyłączników od 0,37 do 15kW poniżej 400V,
• Zdolność wyłączania Icu do 100 kA.
• Wymiary: Jeden rozmiar od 0,1 A do 32 A, szerokość = 44,5 mm

Korzyści

• Łatwy w instalacji,
• Idealny do prostych aplikacji,
• Zaprojektowany, aby zapewnić niezbędną kontrolę i ochronę,
• Wysoka jakość wykonania w korzystnej cenie.

Zastosowania

Wyłączniki silnikowe EasyPact TVS są idealnym wyborem do ochrony silników w prostych aplikacjach.

Ochrona silnika realizowana jest za pomocą zabezpieczenia magneto-termicznego zintegrowanego z wyłącznikiem silnikowym EasyPact TVS.

Zabezpieczenie magnetyczne (ochrona zwarciowa) posiada nienastawialny próg wyłączania, który jest równy około 13 krotności maksymalnej nastawy prądu zabezpieczenia termicznego. Zabezpieczenie termiczne (ochrona przed przeciążeniem), zawiera automatyczną kompensację wahań temperatury otoczenia.
