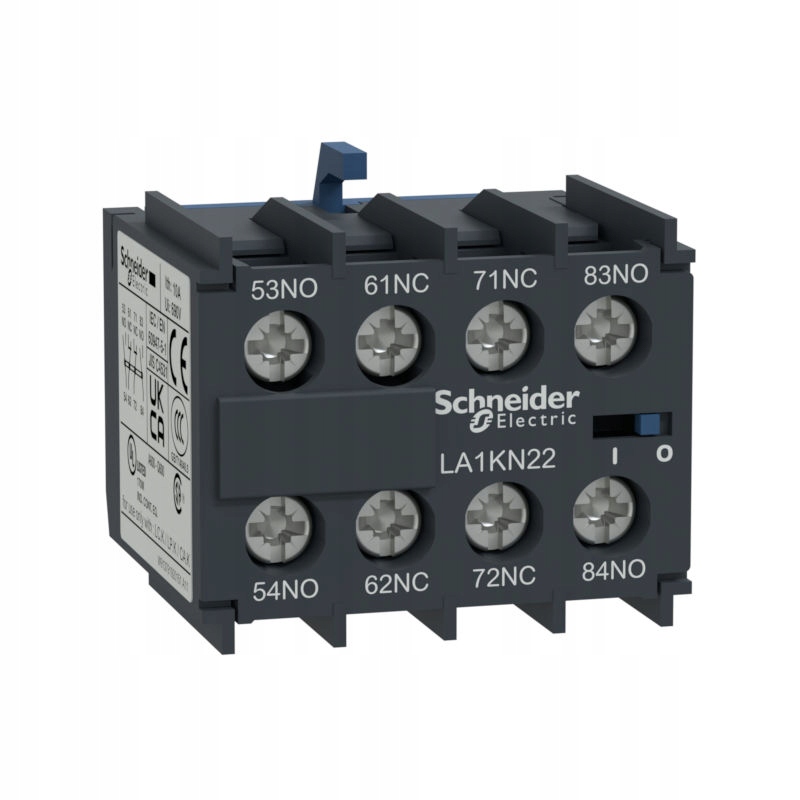

Schneider Tesys K pomocné kontakty 2NO+2NZ LA1KN22

Blok styków bezzwłocznych firmy Schneider Electric TeSys K. Posiada styki 2NO+2NC oraz zaciski skrzynkowe.

do styczników TeSys K

Producent: SCHNEIDER ELECTRIC

Typ akcesoriów do styczników: styki pomocnicze

Seria stycznika: TeSys K (LC1K, CA2K, CA3K)

Wyprowadzenia: zaciski śrubowe

Montaż: przedni (czołowy)

Konfiguracja styków: 2NO+2NZ

Opis serii styczników

Miniaturowe styczniki mocy TeSys K wykorzystuje się do sterowania silnikami w zakresie od 6 do 16A. Dostępne są w szerokim zakresie napięć sterujących, zarówno AC, jak i DC

Styczniki mocy TeSys K charakteryzują się miniaturowymi gabarytami, przez co pozwalają na oszczędność miejsca w obudowie. Mimo swych niewielkich rozmiarów posiadają parametry jak topowe oferty dostępne na rynku.

Styczniki dostępne są na prądy znamionowe od 6 do 16A (AC-3), a układy wyposażone we wbudowany styki 1NC, można wykorzystać w układach bezpieczeństwa.

• Znamionowy prąd cieplny przy konwekcyjnym chłodzeniu powietrznym [Ith] : 10 A w <50 °C
• Znamionowe napięcie izolacji [Ui] : 690 V zgodnie z IEC 60947-5-1
• Znamionowe napięcie izolacji [Ui] : 600 V zgodnie z UL 60947-5-1
• Znamionowe napięcie izolacji [Ui] : 600 V zgodnie z CSA C22.2 No 60947-5-1
• Zgodność gamy: tesys K LC1K
• Zacisk ciągłości ekranowania: bez
• Wysokość: 30 mm
• Typ produktu lub komponentu: dodatkowy blok styków
• Szerokość: 38 mm
• Stopień ochrony IP: IP20 zgodnie z IEC 60529
• Skrócona nazwa urządzenia: LA1
• Rodzaj styków pomocniczych: bezzwłoczny
• Rezystancja izolacji: > 10 M?
• Przyłącza - zaciski: zaciski śrubowe 1 kabel (kable) 0.34-1.5 mm²elastyczny z końcówką kablową
• Przyłącza - zaciski: zaciski śrubowe 1 kabel (kable) 0.75-4 mm²elastyczny bez końcówki kablowej
• Przyłącza - zaciski: zaciski śrubowe 1 kabel (kable) 1.5-4 mm²sztywny
• Przyłącza - zaciski: zaciski śrubowe 2 kabel (kable) 0.34-1.5 mm²elastyczny z końcówką kablową
• Przyłącza - zaciski: zaciski śrubowe 2 kabel (kable) 0.75-4 mm²elastyczny bez końcówki kablowej
• Przyłącza - zaciski: zaciski śrubowe 2 kabel (kable) 1.5-4 mm²sztywny
• Paramtery bezpiecznika dobezpieczającego: 10 A gg w <= 690 V zgodnie z IEC 60947
• Odległość bez nakładania: 0.5 mm
• Nazwa produktu: tesys K
• Moment dokręcania: 1.3 N.m - przy pomocy śrubokręta Philips nr 2
• Moment dokręcania: 1.3 N.m - przy pomocy śrubokręta Pozi Driv nr 2
• Minimalny prąd łączeniowy: 5 ma
• Minimalne napięcie wyłączeniowe: 17 V
• Miejsce montażu: Przednie
• Masa produktu: 0.045 kg
• Kombinacja styków: 2 NO + 2 NZ
• Kod zgodności: LA1
• Irms znamionowy prąd załączany: 110 A w <= 690 V prąd przemienny (AC) zgodnie z IEC 60947
• Głębokość: 35 mm
• Gama produktów: tesys K
• Gama produktów: przekaźnik sterujący tesys K
• Gama produktów: tesys
• Działanie ochronne: TC zgodnie z IEC 60068
• Dopuszczalne krótkotrwale wartości znamionowe: 80 A 1 s
• Dopuszczalne krótkotrwale wartości znamionowe: 60 A 500 ms
• Dopuszczalne krótkotrwale wartości znamionowe: 110 A 100 ms
• Charakterystyka środowiskowa: środowisko normalne
• [Ue] znamionowe napięcie łączeniowe: 690 V prąd przemienny (AC) 25...400 Hz
