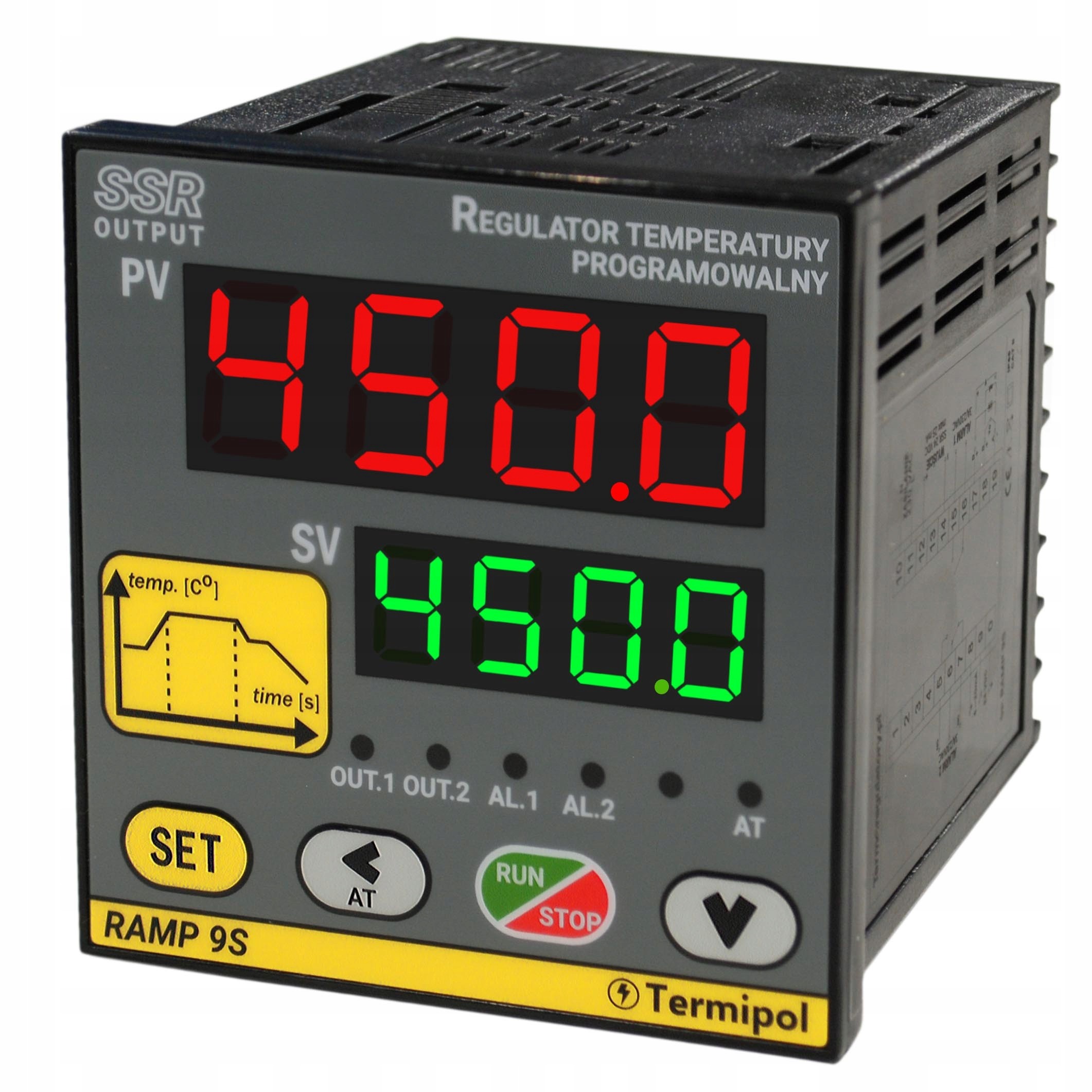

Regulator temperatury PID RAMP 9

Profesjonalny, przemysłowy, elektroniczny regulator temperatury PID z funkcją rampy, charakteryzujący się prostą obsługą. Mają one zastosowanie wszędzie tam gdzie niezbędna jest kontrola wzrostu lub spadku temperatury w czasie. Umożliwia on zaprogramowanie kontroli temperatury w 16 krokach.

Przeznaczone do współpracy z wtryskarkami, wytłaczarkami, tunelami grzewczymi, komorami grzewczymi, stacjami lutowniczymi, maszynami pakującymi, zgrzewarkami itp. jak również urządzeniami chłodzącymi. Współpracuje czujnikami temperatury i termoparami - Pt100, J,K,E,S,T,B. Zakres regulacji temperatury do 1800°C. Regulatory serii są przeznaczone do montażu w szafach sterowniczych lub tablicach rozdzielczych. Do zamocowania regulatora w szafie należy wykorzystać zawarte w komplecie elementy montażowe.Nowoczesne rozwiązanie regulacji temperatury w tych maszynach - to podstawowy parametr prawidłowego procesu produkcji.

Dane techniczne

• Zasilanie: 230V AC +/-10%
• Regulacja: PID, ON/OFF
• Dokładność regulacji (histereza): 1~1000°C
• Wyjście sterujące: (S) napięciowe 24V pod przekaźnik SSR max 30 mA
• Zakres pomiaru: 0~1800°C
• Wyświetlacz: Wyświetlacz temperatury zadanej, wyświetlacz temperatury aktualnej
• Dokładność pomiaru: ±0,5%
• Tryb pracy: Grzanie lub Chłodzenie
• Rozdzielczość wskazań: 0,1°C
• Wyjście alarmowe: AL1 przekaźnikowe (3A)
• Obsługa czujników: (RTD) Rezystancyjne PT100, JPT100 / (TC) Termopara J,K,E,S,T,B
• Wymiary panelu przedniego: 96x96mm
• Stopień ochrony: IP 65 (panel przedni)

Rampa

Funkcja rampy polega na stopniowym dochodzeniu do nowo ustawionej wartości zadanej zgodnie z ustaloną prędkością (np. 20°C/min). Sterownik RAMP-9 umożliwia ustawienie do 16 ramp narastających (gdy wartość rośnie do nowej wartości) lub opadających (gdy wartość opada do nowej wartości zadanej).

Programowanie

Pamięć urządzenia pozwala na zapisanie 16 punktów krzywej grzania (program grzania).

Krzywa może być dzielona na podprogramy gdy ustawiamy THxx = STOP lub RPT co oznacza punkt końcowy podprogramu. W przypadku wyboru parametru THxx = HOLD urządzenie przy wykonywaniu programu automatycznie przejdzie w tryb wstrzymania (PAUSE) który w odróżnieniu od STOP/RPT nie jest traktowany jako koniec programu/podprogramu grzania.

Przykład programu z trzema podprogramami.

Pogram realizuje zadanie nagrzewania do temperatury SV01=100 stopni w czasie TR01=30 minut, następnie utrzymanie tej temperatury przez okres TH01=40 minut, następnie nagrzewania do temperatury SV02=200 stopni w kroku 2, chłodzenia do SV03=100 stopni w kroku 3 oraz do SV04=25 stopni w kroku 4 w którym ustawiony został znacznik TH04=STOP.
