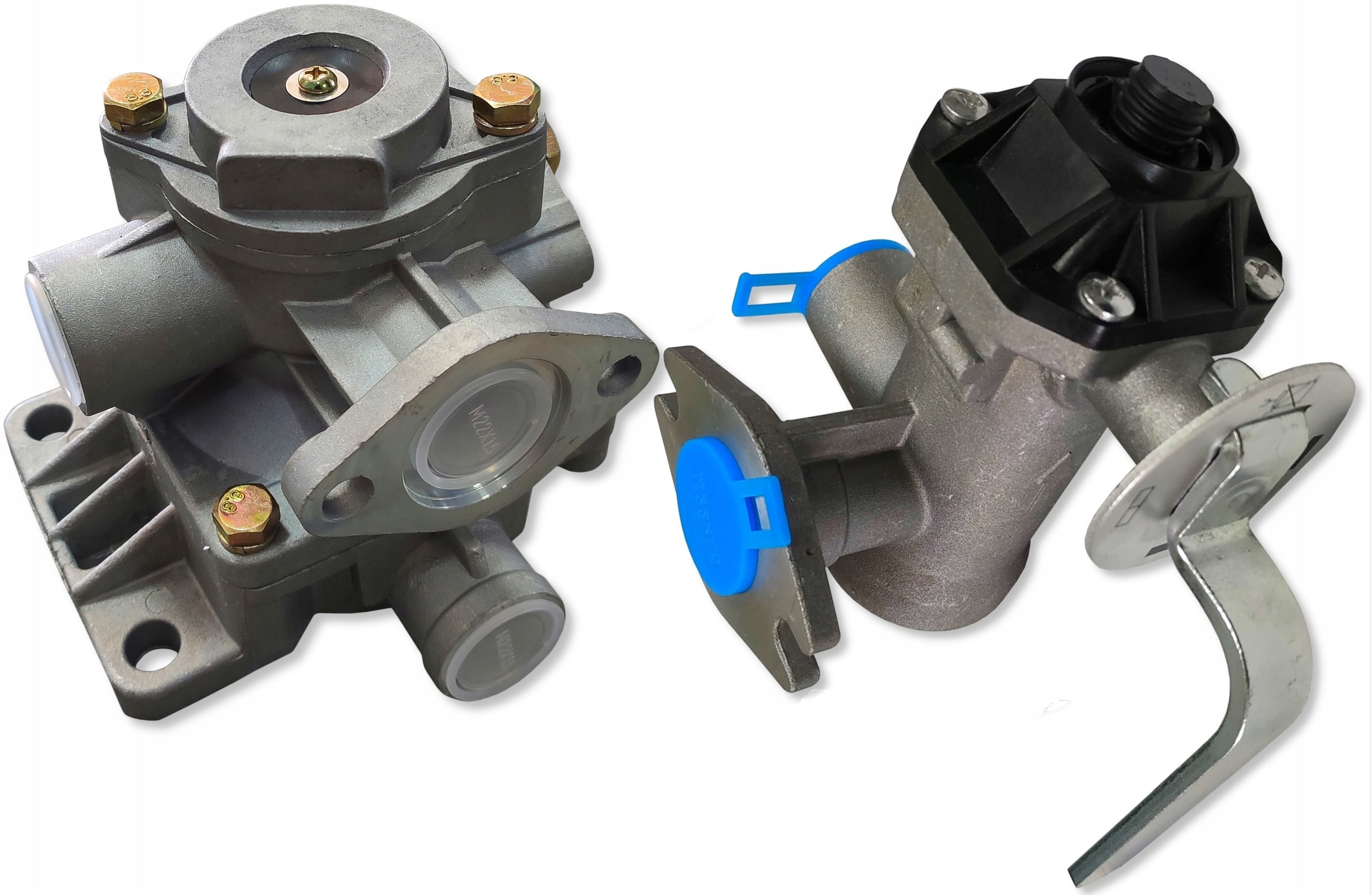

Zawór sterujący HZS-4 wraz z regulatorem siły hamowania 4 - ZAKRESOWY

KOD SKRAW-MET:[8067]

Przeznaczony do jedno- oraz dwuprzewodowych układów hamulcowych.

Stosowany w hamulcach pneumatycznych przyczep rolniczych używanych w przyczepach rolniczych D-732, D-35, D-47, D-50 czy przyczepach specjalnych takich jak rozsiewacze, wozy asenizacyjne oraz w innych przyczepach i maszynach posiadających oś z hamulcem pneumatycznym.

Ma za zadanie uruchomić hamulce przyczepy, podczas gdy naciskamy hamulec pojazdu ciągnącego.

Również w przypadku nieplanowego odłączenia się przyczepy od powietrznego ukł. hamulcowego w naszym pojeździe - hamulce uruchamiają się automatycznie.

Symbol: HZS-4

W przypadku gdy przyczepę mamy odłączoną, zawór wyposażony w specjalne urządzenie, umożliwi nam zwolnienie jej hamulców.

Następnie podłączając ponownie przyczepę do pojazdu ciągnącego, zawór ten przestawia się w położenie, które pozwoli nam zasilić go powietrzem oraz sterować hamulcami tej przyczepy przez pojazd ciągnący.

Wskazówki dotyczące podłączenia zaworu sterującego:

REGULATOR SIŁY HAMOWANIA 4 - ZAKRESOWY

[0300]

Regulator siły hamowania znajduje zastosowanie w przyczepach Autosan Sanok D-35 , D-47 , D-50 D-732 , HL 8011 , HL 6011

Stosowany jest w powietrznych układach hamulcowych przyczep.

Dzięki tego typu regulatorom jesteśmy w stanie ręcznie ustalić zakres wartości siły hamowania (zależnie od stanu załadowania) przed rozpoczęciem jazdy.

Specyfikacja techniczna:

Zakres nastaw bez ładunku (Bar)- pusty - 0,8 - 2,2

Zakres nastaw 1/2 ładunku (Bar) - 2,8 - 3,7

Zakres nastaw pełny ładunek (Bar) - ciśnienie w zbiorniku

Gwint przyłączy pneumatycznych - M22x1,5

Rozstaw otworów montażowych (mm) - 55

!!!W ZESTAWIE NIE MA USZCZELKI ORAZ ŚRUB MOCUJĄCYCH TE DWA ELEMENTY!!!
