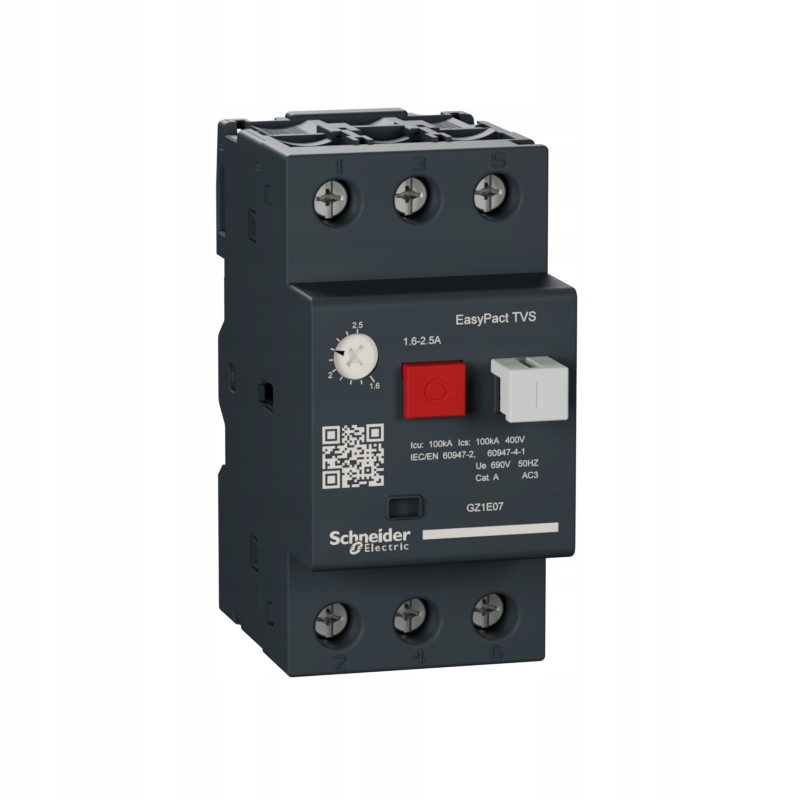

Schneider Electric Wyłącznik silnikowy GZ1E napęd przyciskowy I=1,6-2,5A zaciski skrzynkowe GZ1E07

Parametry podstawowe:

• Gama produktu: EasyPact
• Nazwa produktu: EasyPact TVS
• Typ produktu lub komponentu: Wyłącznik
• Skrócona nazwa urządzenia: GZ1E
• Zastosowanie urządzenia: silnik
• Technologia wyzwalacza: termomagnetyczny
• Funkcja izolacyjna: Tak zgodnie z IEC 60947-1 załącznik 7.1.6
• Kolor: Szary (RAL 7011)
• Opis biegunów: 3P
• Rodzaj sieci: Prąd przemienny (AC)
• Kategoria użytkowania: AC-3

Wyłączniki silnikowe EasyPact TVS zapewniają ochronę magneto-termiczną dla silników do 15kW. GZ1E to 3-biegunowe magneto-termiczne wyłączniki silnikowe. Zaprojektowane do kontroli i ochrony silników o mocy do 15kW.

Parametry uzupełniające:

• Częstotliwość sieciowa: 50/60 Hz zgodnie z IEC 60947-2
• Sposób montażu: Przez zapinki, Przez wkręty
• Podstawa montażowa: Szyna
• Miejsce montażu: Każda pozycja
• Moc silnika w kW: 0,37 kW w 230 V prąd przemienny (AC) 50/60 Hz, 0,55 kW w 400 V prąd przemienny (AC) 50/60 Hz, 0,75 kW w 440 V prąd przemienny (AC) 50/60 Hz, 1,1 kW w 500 V prąd przemienny (AC) 50/60 Hz, 1,5 kW w 690 V prąd przemienny (AC) 50/60 Hz
• zdolność wyłączania: Icu: >= 100 kA w 230/240 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Icu: >= 100 kA w 400/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Icu: >= 100 kA w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Icu: >= 100 kA w 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, Icu: 2 kA w 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 100 % w 230/240 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 100 % w 400/415 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 100 % w 440 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 100 % w 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2, 75 % w 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• Typ sterowania: Przycisk
• Zakres nastaw zabezpieczenia cieplnego: 1,6…2,5 A
• Prąd wyzwalania magnetycznego: 33,5 A
• [Ue] znamionowe napięcie łączeniowe: 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• Znamionowe napięcie izolacji [Ui]: 690 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 6 kV zgodnie z IEC 60947-2
• Strata mocy: 2.5 W (na biegun)
• Trwałość mechaniczna: 100000 cykl
• Trwałość elektryczna: 100000 cykl dla AC-3
• Maksymalny zakres: 25 cykl/h
• Przyłącza - zaciski: Zaciski śrubowe 2 1…6 mm² - sztywność kabla: stały, Zaciski śrubowe 2 1,5…6 mm² - sztywność kabla: elastyczny bez końcówki kablowej, Zaciski śrubowe 2 1…4 mm² - sztywność kabla: elastyczny z końcówką kablową
