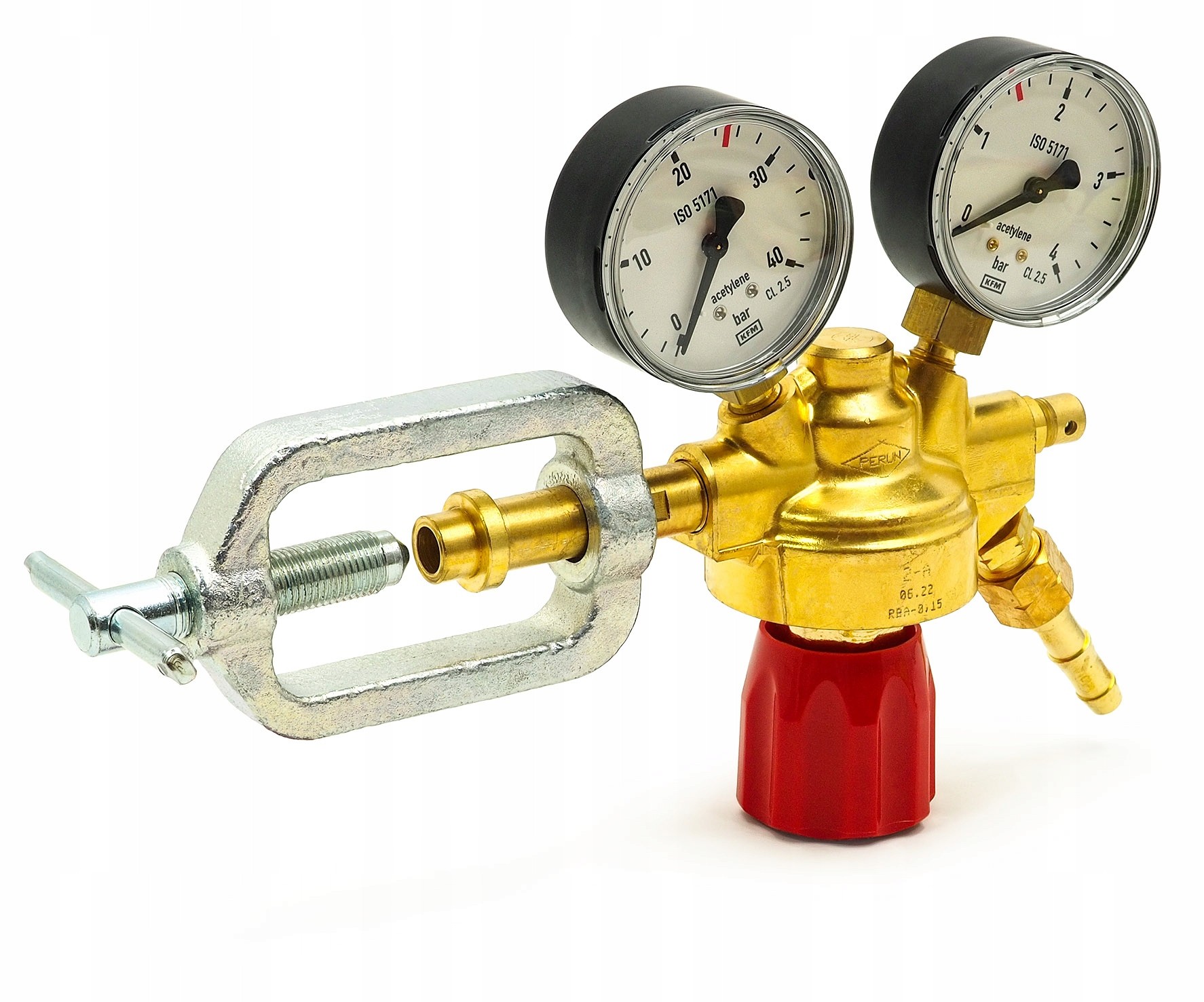

Reduktor butlowy jednostopniowy PERUN Acetylen RBA-0,15 25 bar

Reduktor butlowy PERUN Acetylen

Reduktory butlowe jednostopniowe typu RB są reduktorami bezdźwigniowymi o zmiennej regulacji ciśnienia wylotowego.

Reduktory te pozwalają na obniżanie ciśnienia gazów pobieranych z butli do wymaganego ciśnienia wylotowego (roboczego) oraz zapewniają samoczynne utrzymanie tego ciśnienia na możliwie stałym poziomie niezależnie od zmian ciśnienia wlotowego. Reduktory typu RB przystosowane są do następujących gazów: tlen, acetylen, wodór, powietrze sprężone, azot, dwutlenek węgla, argon, hel i propan-butan. Reduktory wyposażone są w zawory bezpieczeństwa, przez które przy wzroście ciśnienia wylotowego ponad dopuszczalne, zostaje wypuszczony nadmiar gazu z komory ciśnienia wylotowego na zewnątrz. Reduktory mają jednakową konstrukcję, lecz zależnie od rodzaju gazu, dla którego są przeznaczone, mają różne wymiary elementów wewnętrznych i przyłączeniowych. Nakrętki łącznikowe do gazów palnych mają lewe gwinty i są oznaczone nacięciem na sześciokącie. W reduktorach acetylenowych, jako przyłączenie do butli, stosowane jest jarzmo ze śrubą. Maksymalne ciśnienia wlotowe i wylotowe reduktora oznaczone są, na manometrach, czerwoną kresą.

ZASTOSOWANIE

Reduktory do acetylenu typ RBA-0,15 mają przepustowość wystarczającą dla większości prac spawalniczych. Wszystkie reduktory mogą być wykorzystywane do różnych celów przemysłowych, jeśli stawiane wymagania są zgodne z danymi technicznymi.

SPECYFIKACJA TECHNICZNA

• Rodzaj gazu: Acetylen
• Typ reduktora: RBA-0,15
• Znakowanie reduktora wg PN-EN ISO 2503: 2-A
• Gwint na wlocie: Jarzmo
• Znamionowe ciśnienie wlotowe: 25 bar (2,5 MPa)
• Zakres ciśnień wylotowych: 0,1 - 1,5 bar (0,01 - 0,15 MPa)
• Znamionowa przepustowość: 5 m3/h
• Gwint nakrętki na wylocie: G3/8 LH
• Końcówka węża: 8 mm
• Numer katalogowy: 212-6311
• Waga: 1,83 kg
• Wymiary opakowania: 29,5 x 19 x 7 cm
