REDUKTOR ARGON/CO2 MAXY

BW RE 265200

Dane techniczne:

Ciśnienie wlotowe (Mpa): 20

Gwint na wlocie: W 21.8x1/14

Gwint na wylocie: G 1/4

Końcówka węża: 6,3 mm

Przepustowość (l/min): 30 (CO2) / 32 (Argon)

Rodzaj gazu: Argon / Dwutlenek Węgla

Średnica manometru: 61 mm

Wymiary gabarytowe dł x szer x wys: 190x65x200 mm

Reduktor MAXY CO2 / Ar z 2 manometrami przeznaczony jest do obniżenia ciśnienia wylotowego gazu technicznego do wymaganego ciśnienia roboczego.

Zawór redukcyjny utrzymuje stałą wartość ciśnienia wylotowego niezależnie od wartości ciśnienia wlotowego.

Reduktor wyposażony jest w dwa manometry, śrubę regulacyjną, zawór bezpieczeństwa oraz zaworek odcinający.

Manometr wysokociśnieniowy wskazuje ciśnienie gazu technicznego pozostałego w butli.

Śruba regulacyjna służy do ustawienia przepływu gazu, natomiast manometr niskociśnieniowy wskazuje jego wartość.

Zawór bezpieczeństwa chroni przed przekroczeniem maksymalnego ciśnienia w komorze wylotowej.

Zaworek odcinający umożliwia zakręcenie dopływu gazu bez konieczności zakręcania zaworu w butli.

**

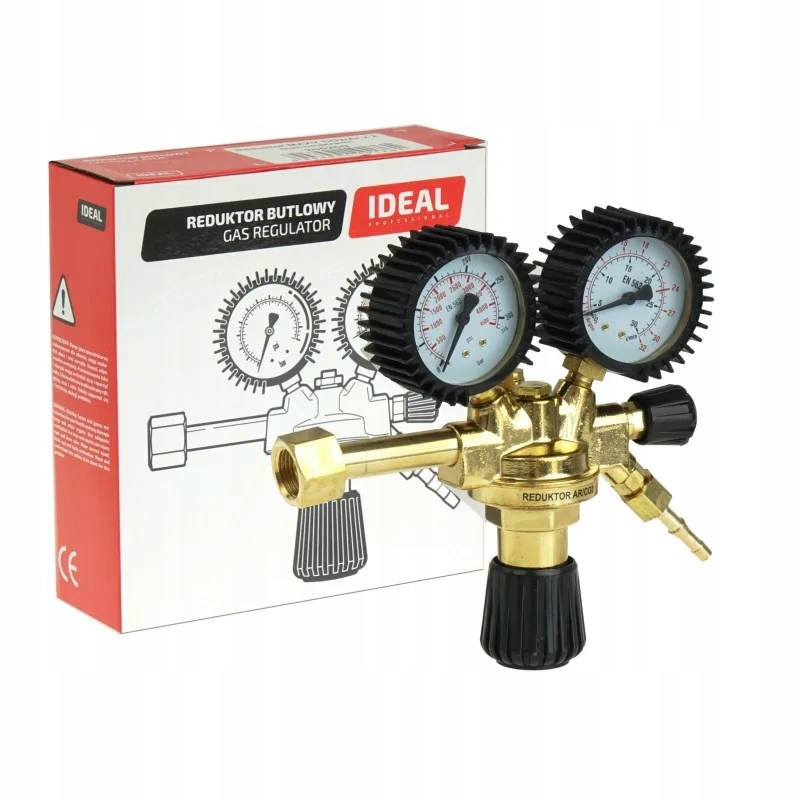

Zdjęcie poglądowe.
