Motoreduktor

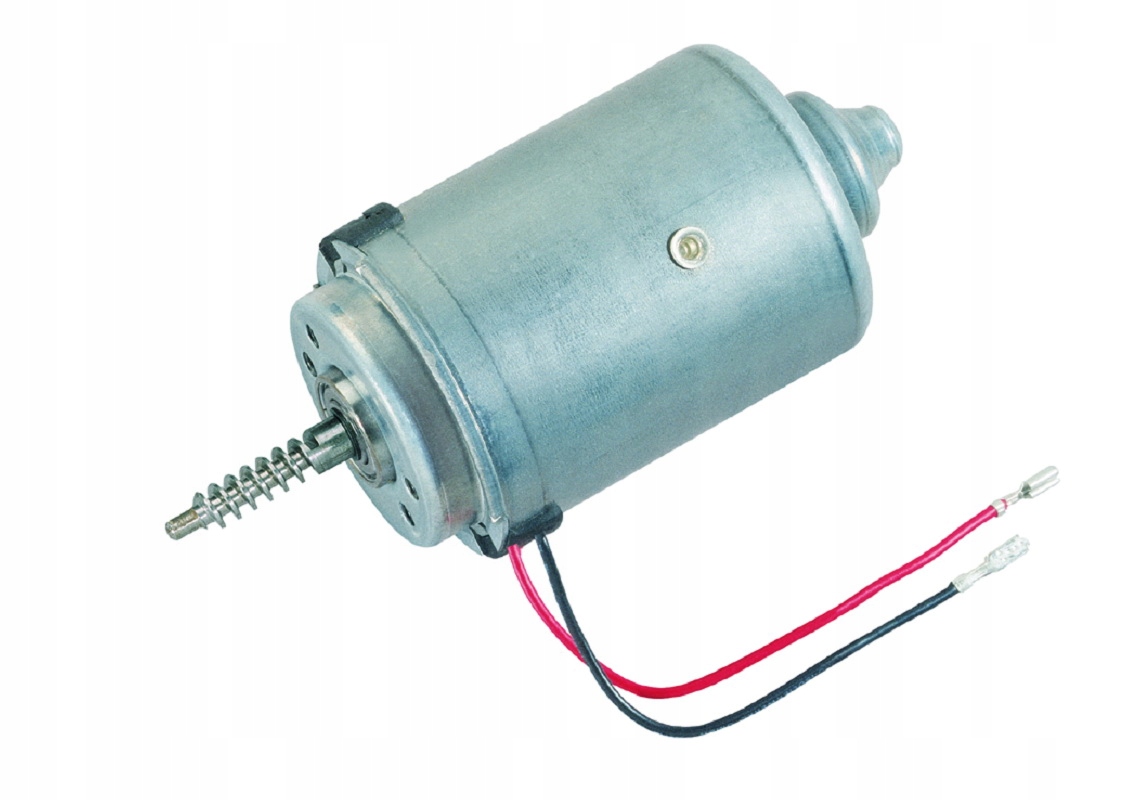

Nidec Valeo 404.757

parametry silnika:

• średnica silnika 61mm
• długość całości 112mm
• wałek fi 10
• długość 46mm
• napięcie zasilania 24V
• prąd bez obciążenia 0,5A
• prąd nominalny 3A
• moment  0,3Nm
• obroty 2200/min
• waga 0,89kg
• duty cycle S1
• klasa szczelności IP30

Wymiary silnika

Wykres momentu obrotowego

Parametry sterownika DCMD 1.2 NEW

napięcie zasilania 12-30V

prąd maksymalny 10A przy napięciu do 24V

moc maksymalna sterownika 200W

Wejście do menu :

przytrzymanie przez 3 sec przycisku enkodera w MODULE OBSŁUGI

następnie wybieramy parametr do zmiany poprzez naci śnięcie krótkie przycisku ,

zmianę parametrów poprzez pokręcenie i zatwierdzenie ponownym krótkim naci śnięciem

przycisku enkodera

TRYBY

1-bistabilny START/STOP we -in0

2 mono stabilny START n1 , STOP -in0

3 krokowy - programowanie 3 różnych prędkości na we in0 i in1 oraz in0in1

4 ustalenie prędkości w MENU

5 praca cykliczna z podaniem czasu pracy , czasu stop oraz ilości cykli.

Acc - przyspieszenie 0-1023

Dcc - hamowanie 0-1023

in 0- prędkość dla - wejścia in 0

in 1- prędkość dla - wejścia in 1

in 01- prędkość dla -wejścia in 01

TIMER

0- wyłączony - 1-9999sec

P- prędkośćw trybie 4

pozdrawiam Wojciech Starek

podłączenie

-złącze 4-pin

24V zasilanie +

GND zasilanie -

M1 - silnik

M2 - silnik

złącze 5 pin

GND - masa którą podajemy na in0 , in1 , lub do potencjometru

in0 - wejście 1 (STOP) lub START/STOP

in1 - wejście 2 (START)

inA - wejście analogowe - podłączamy np:potencjometr prędkości

+5V - zasilanie do np: enkodera , potencjometru

sterowanie START , STOP ; aktywujemy poprzez podanie stanu niskiego (GND) na wejścia

in0 , in1
