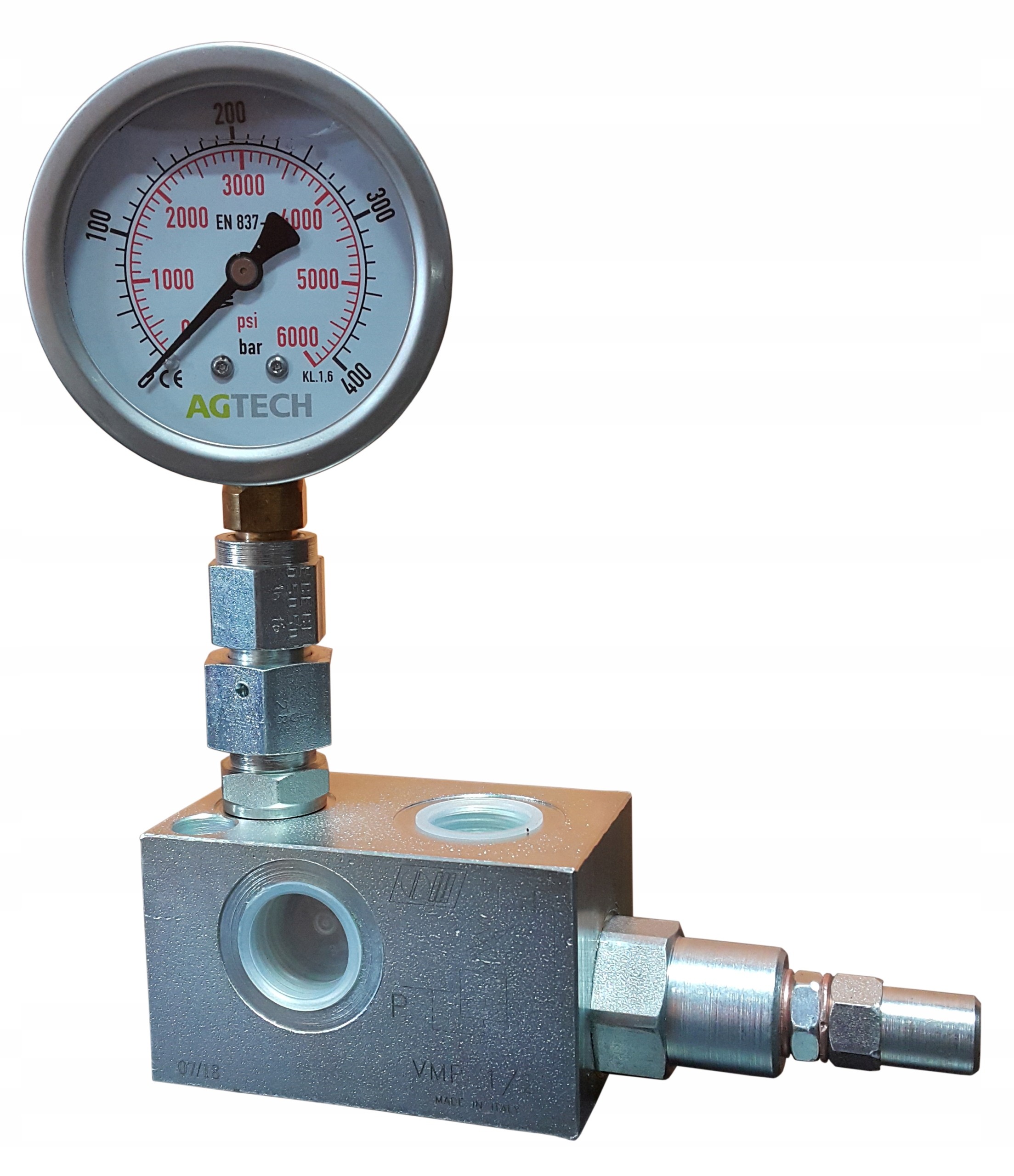

ZAWÓR HYDRAULICZNY PRZELEWOWY VMP 3/8" Z REGULACJĄ CIŚNIENIA 50 - 250 BAR W ZESTAWIE Z MANOMETREM 0 - 400 BAR

[8041]

W skład zestawu wchodzi:

• ZAWÓR HYDRAULICZNY PRZELEWOWY 3/8 45L 50 - 250BAR [0340]
• MANOMETR HYDRAULICZNY CIŚNIENIOMIERZ 0 - 400 BAR [0313]
• Nypel [1426]
• Przyłącze Manometryczne [1403]

Zastosowanie:

Manometr z zaworem przelewowym doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

(ZDJĘCIE POGLĄDOWE - w zależności od dostawy manometr może różnić się wizualnie, lecz jego funkcjonalność jest identyczna jak w opisie.)

Zawór Hydrauliczny Przelewowy VMP 3/8" z regulacją ciśnienia

[0340]

• Zadaniem zaworu przelewowego (bezpieczeństwa) jest ograniczenie maksymalnego ciśnienia w układzie hydraulicznym do ustalonej wartości.
• Zabezpiecza układ hydrauliczny przed jego przeciążeniem.
• Zawór można nastawiać na pożądane ciśnienie za pomocą zamontowanego w nim regulatora.
• Sterowany bezpośrednio, gwarantuje szybkie działanie.

Zawór znajduje zastosowanie w turach, cyklopach, wózkach widłowych, maszynach rolniczych i przemysłowych oraz innych urządzeniach sterownych hydraulicznie.

Symbol: DBV-E-40-06

Specyfikacja techniczna:

Maksymalny przepływ: 45L/min.,

Gwinty wewnętrzne w korpusie: port przyłączeniowy 3/8",

• L [mm]: 72
• L1 [mm]: 134
• L2 [mm]: 15
• L3 [mm]: 26
• L4 [mm]: 49,5
• L5 [mm]: 8,5
• L6 [mm]: 26
• Φ G [mm]: 6,5
• H [mm]: 40
• S [mm]: 40

Wstępnie ustawione ciśnienie: 90 Bar

Regulacja ciśnienia przelewu: od 50 do 220 Bar

Dopuszczalne ciśnienie: ciśnienie max. 350 Bar,

Dopuszczalna temperatura otoczenia: -40'C do +60'C,

Dopuszczalna temperatura oleju: -15'C do +80'C,

Typ oleju: olej hydrauliczny na bazie oleju mineralnego,

Materiał: korpus - ocynkowana stal galwanizowana

Materiał uszczelniający: BUNA N

Podłączenie:

P – Linia zasilająca na której ma być kontrolowane ciśnienie.

T – Linia powrotna, prowadząca olej na powrót do zbiornika (przelew)

MANOMETR GLICERYNOWY 63mm Z PRZYŁĄCZEM Z BOKU

ZAKRES POMIARU CIŚNIENIA: 0-400 BAR

Manometry przeznaczone do pomiaru ciśnienia cieczy w układach zamkniętych do pomiaru ciśnienia gazów i płynów nie reagujących ze   stopami miedzi.

Manometr wewnątrz wypełniony gliceryną dzięki czemu pomiar jest dokładny mimo wstrząsów i wibracji. Posiada korek służący do wyrównywania ciśnienia wewnątrz manometru z ciśnieniem atmosferycznym.

Manometr glicerynowy różni się od standardowych manometrów wnętrzem wypełniony gliceryną, która zabezpiecza i chroni wskazówkę przed wibracjami i drganiami.

Gliceryna pozwala także zwiększyć poziom dokładności pomiarowej.

Zastosowanie:

Manometr glicerynowy doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Dane techniczne:

• Zakres pomiaru ciśnienia: 0-400 Bar
• Średnica zewnętrzna zegara: 63mm
• Grubość zegara: 32mm
• Port przyłączeniowy gwint [BSP]: 1/4" (wymagane jest specjalne przyłącze dostępne na innych naszych aukcjach)
• Temperatura pracy [°C]: -10 do +50

Materiał:

Obudowa stalowa, wizjer szkło
