ROZŁĄCZNIK

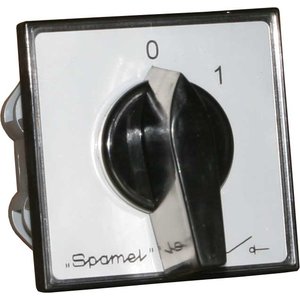

Łącznik krzywkowy ŁK16R-2.8211 0-1 3P

3-fazowy, IP65 16A

do wbudowania

Producent: SPAMEL nr kat.: ŁK16R-2.8211P03

Dane techniczne:

• Napięcie znamionowe izolacji Ui 690 V
• Napięcie znamionowe udarowe wytrzymywalne Uimp 6 kV
• Prąd znamionowy ciągły Iu=Ith 16 A
• Znamionowa moc łączeniowa Pe w kat. AC-3 5 kW (230 V)

  8 kW (400 V)

  10 kW (500 V)

  11 kW (690 V)

• Znamionowa moc łączeniowa Pe w kat. AC-4 5 kW (230 V)

  7 kW (400 V)

  7 kW (500 V)

  6 kW (690 V)

• Prąd znamionowy łączeniowy Ie w kat. AC-3 16 A (230 V)

  16 A (400 V)

  16 A (500 V)

  12 A (690 V)

• Prąd znamionowy łączeniowy Ie w kat. AC-4 16 A (230 V)

  13 A (400 V)

  10 A (500 V)

  7 A (690 V)

• Prąd znamionowy łączeniowy Ie w kat. DC-1 8 A (110 V)

  2,5 A (220 V)

• Prąd znamionowy łączeniowy Ie w kat. DC-21 10 A (110 V)

  3 A (220 V)

• Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s) 0,9 kA
• Prąd znamionowy załączalny zwarciowy Icm 1,3 kA
• Prąd znamionowy zwarciowy umowny 13 kA
• Prąd znamionowy wkładka bezpiecznikowa gG 16 A
• Trwałość mechaniczna 3,0 mln (cykli przestawieniowych)
• Temperatura otoczenia -40 ... +70°C (pracy)

  -40 ... +70°C (przechowywania)

• Przekrój przewodów przyłączeniowych 1,5...4 mm²
• Stopień ochrony: PN-EN 60529 względem pulpitu IP65
• Odporność na wibrację (wg IEC 60068-2-6) 2...13, 2...100 Hz (częstotliwość)

  ± 1 mm (amplituda przemieszczenia)

  ± 0,7 g (amplituda przyspieszenia)

• Odporność na udary (wg IEC 60068-2-27) 15 g (przyspieszenie szczytowe)

  11 ms (czas trwania impulsu)

• Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30) 55°C (temperatura otoczenia)

  95% (wilgotność względna)
