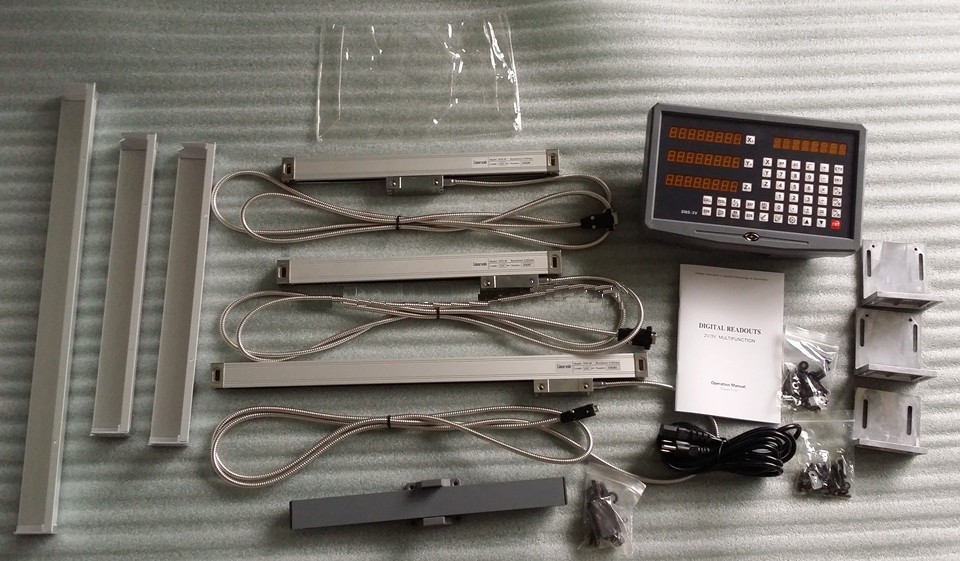

Odczyt cyfrowy 2 osie z liniałami:

-tokarka

-frezarka

-wiertarka

Dowole 2  liniały o długościach do 1000 mm  w komplecie bład pomiaru: 5 mikron.

Cyfrowy odczyt (DRO) w serii SNS, jest precyzyjnym instrumentem, który może być używany do tokarki, szlifierki, frezarki, wytaczarki i EMD DO wykrywania pozycji.

Długość liniałów do wyboru:

100,150,200,250,300,350,400,450,500 ,550,

600,650,700,750,800,850,900,950,1000mm 5um.

W komplecie  Zestaw montażowy i Pokorwiec ochronny na odczyt

Podstawowe funkcje:

• Reset
• Zresetuj
• Tryb : mm / cal
• Konwersja współrzędnych ABS / INC
• 200 ustawień punktów odniesienia
• Wyłącz pamięć
• Środek 1/2
• Kompensacja błędu liniowego
• Tryb uspienia
• Wyczyść 200 zestawów Punkt odniesienia Sdm
• Tryb ABS / INC
• Kalkulator
• Obliczanie obwodu
• Obliczanie ukośnej linii
• Obróbka nachylonej płaszczyzny
• Obróbka łuku kołowego
• Funkcja tokarki (dopasowanie)
• Stopniowe przetwarzanie strumienia świetlnego prostokątnego
• Filtrowanie cyfrowe
• Funkcja R lub R / D
• Średnica (maszyna do tokarki)
• Suma Z + Y (maszyna do tokarki)

Parametry techniczne:

1. Zakres napięcia: AC 85V ~ 260V / 50HZ ~ 60HZ
2. Zużycie energii: 25VA
3. Koordynaty: 1/2/3/4
4. Wyświetlacz: 8-cyfrowy wyświetlacz
5. Sygnał wejściowy: TTL fala prostokątna EIA-442
6. Input Częstotliwość sygnału: 100KHZ
7. Długość rozdzielczości: 5um,
8. Podręczna klawiatura: klawiatura naciskowa
9. Wagi liniowe Charakterystyka
10. Wysoka precyzja skali liniowej
11. Resolution: 5um (0.005mm) 0.0002 "
12. Sygnał: TTL kwadratowy / fala EIA-442
13. Relacje skoku: 0.02mm (50lP / min)
14. Dokładność: ± 0,005 mm (w temperaturze 20 ° C)
15. Referencje w przedziale 50mm
16. Prędkość odpowiedzi: 60m / min lub 40ins / sek
17. Długość kabla: 3 metry

Długość liniałów do wyboru:

100,150,200,250,300,350,400,450,500 ,550,

600,650,700,750,800,850,900,950,1000mm 5um.
