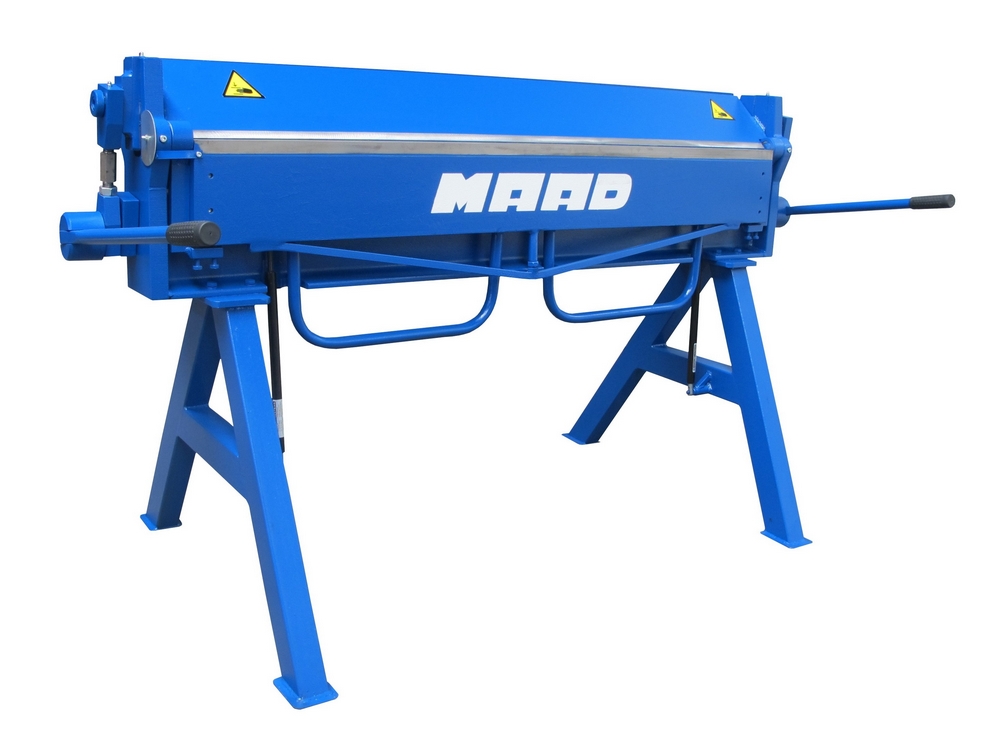

ZAGINARKA DO BLACHY ZG-1600/2.5 MAAD

Model zaginarki  charakteryzujący się mechanizmami i elementami roboczymi o wyjątkowej sztywności co pozwala na gięcie blach  o grubości do 2,5 mm. System regulacji położenia belek roboczych zapewnia uzyskanie prawidłowego kształtu gięcia dla różnych grubości obrabianych blach. Maszyna wyposażona w dwa siłowniki gazowe wspomagające podnoszenie belki dociskowej oraz w dwa siłowniki gazowe wspomagające podnoszenie belki zaginającej. Możliwość współpracy z nożycami krążkowymi zwiększa jej funkcjonalność.

Parametry techniczne/wyposażenie:

• - szerokość robocza - 1600 mm
• - max. grubość zaginanej blachy – 2,5 mm ( dla Rm<320MPa )
• - szerokość belki zaginającej – 30 mm
• - maksymalny kąt gięcia – 135 stopni stopni
• - prześwit miedzy belkami - 85-100 mm
• - masa maszyny – 340 kg
• - odkręcane nogi - znacznie ułatwiają transport i załadunek
• - stelaż zakładany z tyłu maszyny do podtrzymania blachy
• - przymiary do cięcia blachy
• - kątomierz w wyposażeniu standardowym
• - dwa siłowniki gazowe wspomagające podnoszenie belki gnącej
• - dwa siłowniki gazowe wspomagające podnoszenie belki dociskowej

Gabaryty maszyny:

• wysokość – 1.150 mm
• szerokość – 2.080 mm
• głębokość – 1.000 mm

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą dźwigni. Dwa siłowniki gazowe wspomagają podnoszenie belki dociskowej. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Dwa siłowniki gazowe wspomagają podnoszenie belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka gnąca posiada regulację położenia w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Belki robocze wyposażone są w napinacze służące do ustawienia prostoliniowości krawędzi roboczych.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
