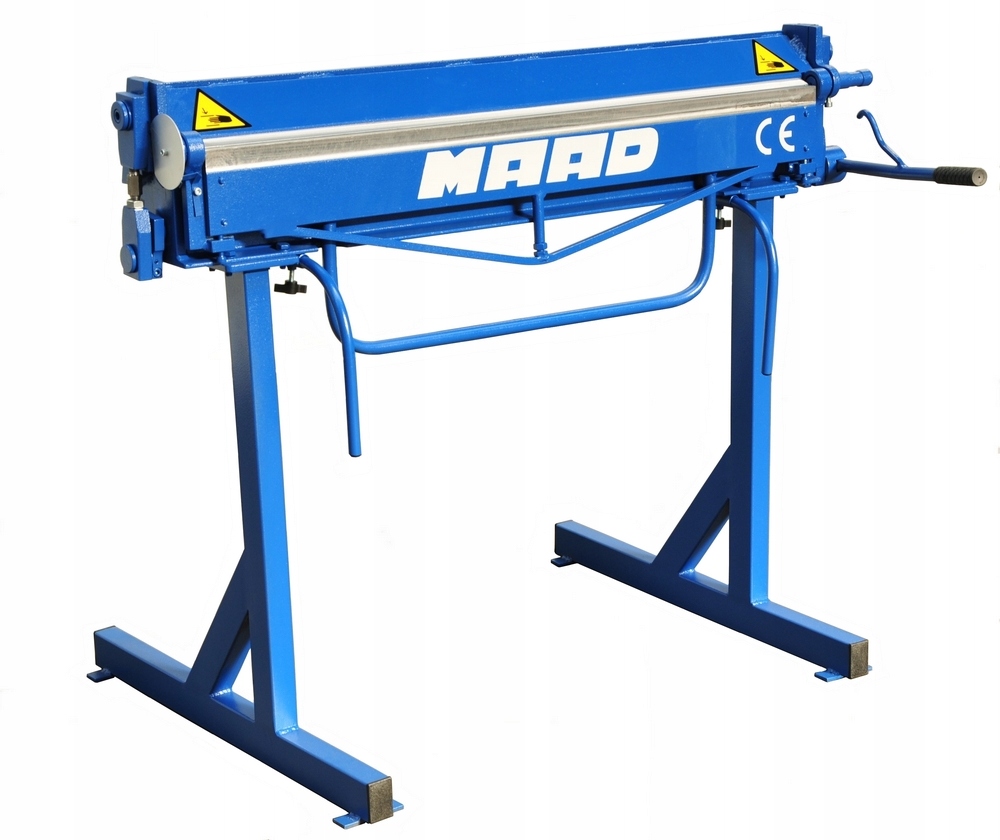

ZAGINARKA DO BLACHY ZG-1100/0.8 MAAD

Zaginarka ZG-1100/0.8 jest maszyną o zwartej konstrukcji, prostą w obsłudze, stworzoną głównie dla dekarzy. Funkcjonalna i niezawodna w użytkowaniu, gwarantuje bezproblemową eksploatację bez odkształceń elementów gnących. Wąska belka gnąca o szerokości roboczej tylko 15 mm i maksymalny kąt gięcia do 155 stopni umożliwiają wykonywanie złożonych obróbek blacharskich oraz drobnych elementów, gdzie ważną rolę odgrywają właśnie pojedyncze milimetry. Maszyna w standardzie jest wyposażona we wszystkie niezbędne elementy do pracy.

Konstrukcja maszyny pozwala na zamontowanie na belce dociskowej nożyc krążkowych służących do cięcia obrabianej blachy wzdłuż linii prostej. Nożyce dostępne są na innych naszych aukcjach.

Parametry techniczne/wyposażenie:

• - szerokość robocza - 1100 mm
• - max. grubość zaginanej blachy - 0,8 mm ( dla Rm<400MPa )
• - szerokość belki zaginającej – 15 mm
• - maksymalny kąt gięcia – 155 stopni
• - masa maszyny - 90 kg
• - odkręcane nogi - znacznie ułatwiają transport i załadunek
• - stelaż zakładany z tyłu maszyny do podtrzymania blachy
• - przymiary do cięcia blachy
• - kątomierz w wyposażeniu standardowym

Gabaryty maszyny:

• wysokość – 965 mm
• szerokość – 1.300 mm
• głębokość – 650 mm

Głównymi elementami roboczymi zaginarki są belki: stała, dociskowa i gnąca.

Belka dociskowa jest belką ruchomą służącą do zamocowania blachy w żądanym położeniu. Jest podnoszona i opuszczana za pomocą dźwigni. Konstrukcja mechanizmu podnoszenia belki dociskowej pozwala na uzyskanie właściwej siły docisku zamocowanej  blachy przy dolnym położeniu dźwigni. Belka dociskowa jest tak skonstruowana, że jej górna część stanowi prowadnicę dla nożyc krążkowych.

Operacji zaginania dokonuje się poprzez obrót za pomocą uchwytu o określoną wartość kątową belki gnącej. Kątomierz zamocowany po lewej strony zaginarki patrząc od przodu wskazuje aktualny kąt zagięcia blachy.

Belka dociskowa posiada regulację wysokości w stosunku do belki stałej. Parametr ten ma wpływ na promień gięcia blachy a jego wielkość zależy również od grubości giętej blachy.

Elementy zaginarki wykonywane są na precyzyjnych obrabiarkach CNC.

Zaginarka pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
