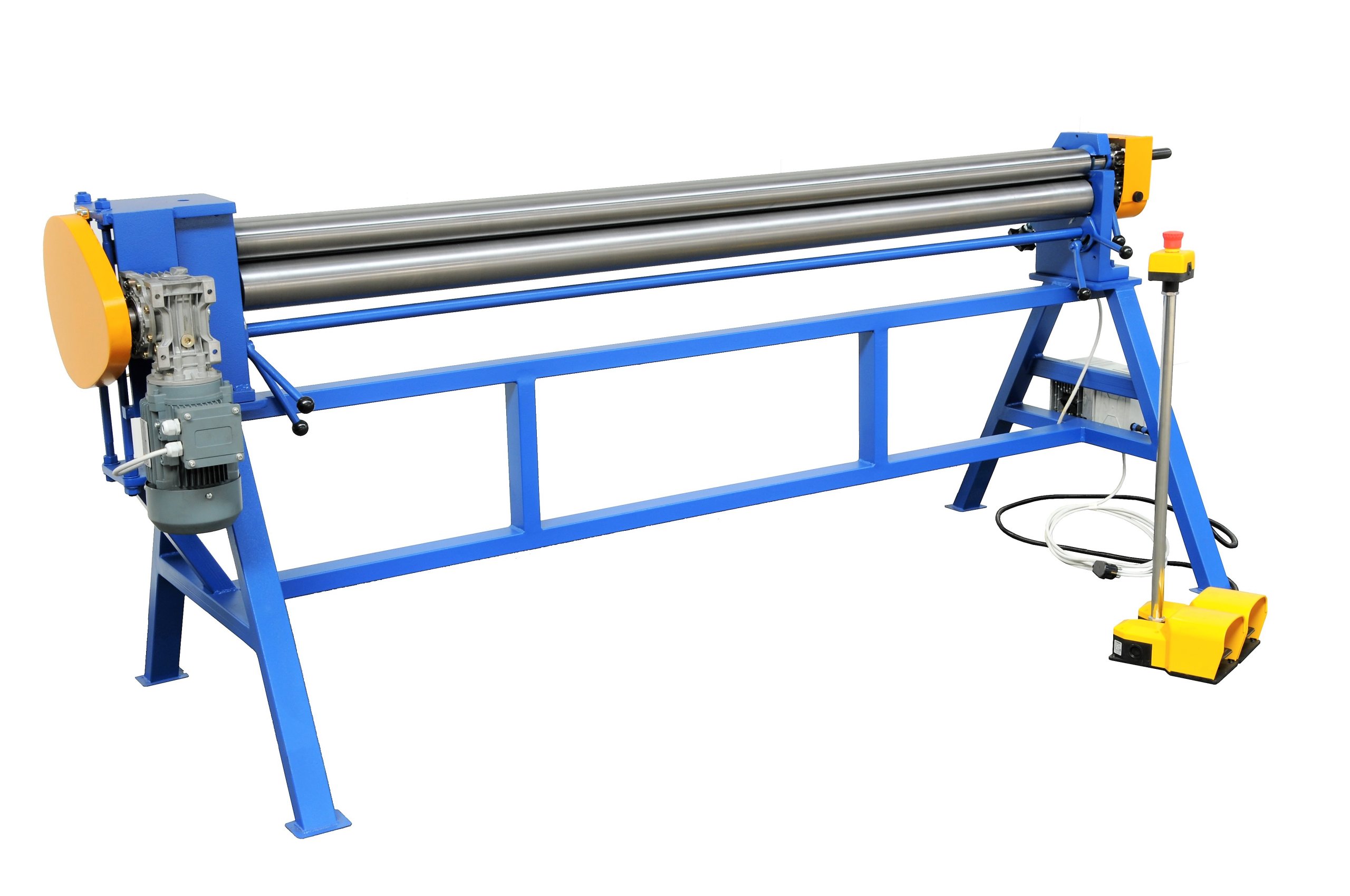

ZWIJARKA DO BLACHY ZW-2000/0.6 z napędem elektrycznym

Zwijarka ZW-2000/0.6 z napędem elektrycznym - produkt firmy „MAAD” - jest maszyną służącą do zwijania, wywijania rur cylindrycznych, rur stożkowych o małej zbieżności, rynien oraz wszelkiego rodzaju blach do grubości 0,60 mm i wytrzymałości na rozciąganie Rm do 400 MPa.

Głównymi elementami roboczymi zwijarki są 3 wały. Dwa z nich znajdujące się w przedniej części maszyny (górny i dolny) pełnią funkcję wciągania zwijanej blachy. Trzeci, z tyłu urządzenia, tzw. luźny dzięki regulacji położenia nadaje odpowiednią średnicę obrabianej blachy. Wał luźny jest podparty dwoma wózkami rolkowymi zamocowanymi na ramie wózków, przesuwającej się razem z wałem podczas jego regulacji. Takie rozwiązanie konstrukcyjne zapobiega odkształcaniu wału podczas zwijania blachy.

Dzięki dodatkowemu wyfrezowaniu w wale górnym można wykonywać na zwijarce zamki do rur spustowych. Wypinany z jednej strony wał górny umożliwia szybkie ściąganie obrabianego elementu. Zastosowana dodatkowa przekładnia łańcuchowa w zwijarce napędzająca wał luźny poprawia parametry pracy podczas zwijania.

Zastosowanie falownika w układzie elektrycznym pozwala na bezstopniową regulację prędkości obrotowej wałów roboczych z płyty czołowej falownika lub potencjometrem znajdującym się przy pedałach sterujących maszyny (załączających lewe i prawe obroty). Do napędu zwijarki nie potrzeba zasilania trójfazowego - zasilania jest napięciem jednofazowym 230 V.

Maszyna jest wyposażona w wyłącznik bezpieczeństwa i posiada deklarację zgodności z normami Unii Europejskiej.

Parametry techniczne:

• Max. grubość blachy: 0,6 mm dla Rm < 400 MPa
• Moc silnika: 1,1 kW
• Przekładnia motoreduktora: 1:30
• Zasilanie maszyny: jednofazowe
• Prędkość obrotowa wałów górnego i dolnego: 0 – 26 obr/min
• Prędkość przesuwu obrabianej blachy: 0 – 7,3 m/min
• Maksymalna szerokość arkusza blachy: 2.050 mm
• Średnica wałów roboczych: 1 x 65 mm, 2 x 90 mm
• Minimalna średnica zwijanej blachy: 100 mm
• Maksymalna średnica zwijanej blachy: 1000 mm
• Masa: 450 kg

Gabaryty maszyny:

• wysokość – 1.100 mm
• szerokość – 2.550 mm
• głębokość – 700 mm

Elementy zwijarki wykonywane są na precyzyjnych obrabiarkach CNC.

Maszyna pokryta jest podwójną warstwą wysokiej jakości farby – proces malowania wykonywany jest w profesjonalnej, ogrzewanej i wentylowanej lakierni.
