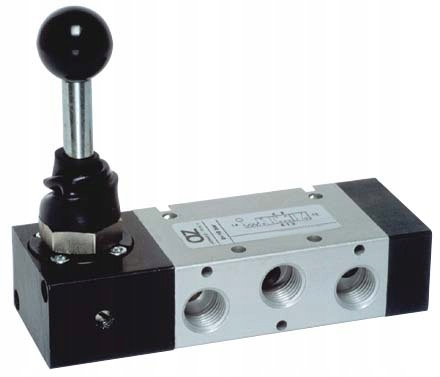

ZAWÓR RĘCZNY 5/3 - 1/4"

5223A LL90

Cena KUP TERAZ dotyczy 1 sztuki

Zawór pneumatyczny rozdzielający typ  5223A LL90 sterowany ręcznie za pomocą dźwigni 90°, obustronnie bistabilny, centralnie otwarty. Stosowany jest w aplikacjach z dziedziny pneumatyki oraz automatyki przemysłowej jako element sterowania sygnału. Zawór podłączany jest za pośrednictwem przyłączeń gwintowanych. Oferowany zawór znajdzie zastosowanie przy budowie instalacji, konstrukcji maszyn i urządzeń itd.

Zawory posiadają następujące funkcje i typy: 3/2 bistabilny, 3/2 normalnie zamknięty, 5/2 bistabilny, 5/2 monostabilny, 5/3 centralnie zamknięty, otwarty oraz centrowany.

• Funkcja zaworu: 5/3 bistabilny
• Przyłącza: G1/4"
• Przepływ / Średnica nominalna przelotu: 1100 Nl/min / 7,5 mm
• Ciśnienie robocze: -0,9 - 10 bar
• Siła uruchamiająca: 15 N
• Medium: przefiltrowane sprężone powietrze
• Smarowanie: nie jest wymagane
• Temperatura medium: maksymalnie +60°C
• Korpus: aluminium 11S
• Elementy wewnętrzne: mosiądz OT58
• Uszczelnienie: NBR
• Sprężyna: stal nierdzewna
• Suwak: stal nierdzewna

SCHEMAT DZIAŁANIA ZAWORU

PRZEKRÓJ ZAWORU:

A - 109,5

B - 40

C - 25

D - 67

E - 44

E1 - 22

F - 26,3

G - G 1/4

ØH - 4,2

K - 19,6

L - 44

ØM - 3,3
