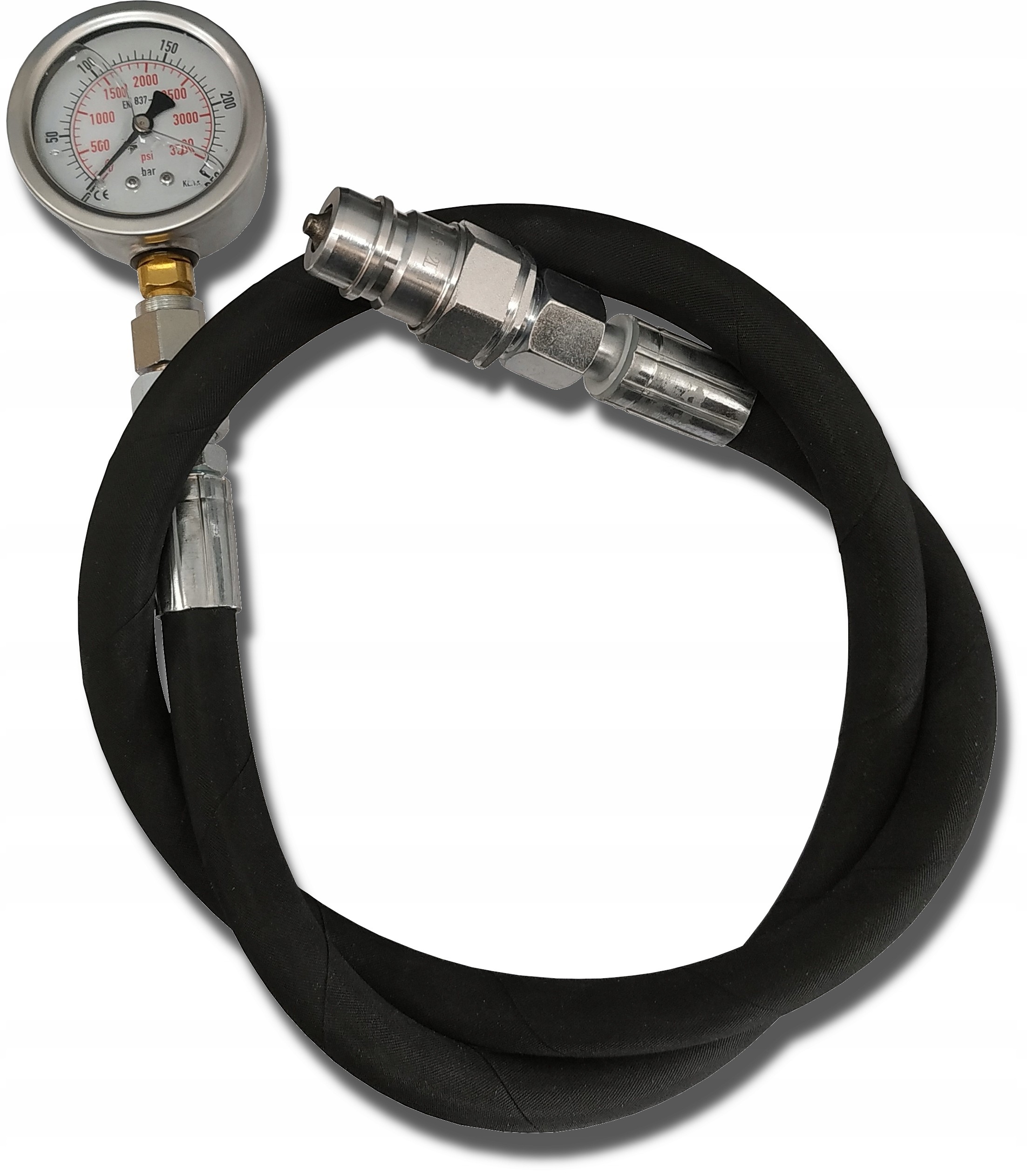

Zestaw do pomiaru ciśnienia w układzie hydraulicznym

[7200]

Do podłączenia zostało zastosowane bardzo popularne złącze Euro dzięki któremu można zmierzyć ciśnienie w każdym sprzęcie, w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Manometr glicerynowy doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Manometr umożliwia pomiar ciśnienia cieczy w układzie hydraulicznym zamkniętym.

W skład zestawu wchodzi:

• Manometr Hydrauliczny 0-250 BAR [0312]
• Złącze Manometryczne G1/4" - M18x1,5 [1403]
• Szybkozłącze Wtycza EURO M18x1,5 [0162]
• Wąż Hydrauliczny 2SN-3/8" x 115cm [1539]
• Zakuwka Prosta M18x1,5 na wąż 3/8" [1527]
• Zakuwka Prosta GZ M18x1,5 na wąż 3/8" [1534]
• 2x Tuleja na Wąż 3/8" 1SN/2SN [1536]

Manometr glicerynowy 63mm do pomiaru ciśnienia: 0-250 bar, solidnie wykonany

[0312]

Manometr glicerynowy różni się od standardowych manometrów wnętrzem wypełniony gliceryną, która zabezpiecza i chroni wskazówkę przed wibracjami i drganiami.

Gliceryna pozwala także zwiększyć poziom dokładności pomiarowej.

Dane techniczne:

Zakres pomiaru ciśnienia: 0-250 Bar

Średnica zewnętrzna zegara: 63mm

Port przyłączeniowy gwint [BSP]: 1/4" + Złącze G1/4" - M18x1,5

Temperatura pracy [°C]: -10 do +50

Klasa dokładności: 1,6

Materiał:

Obudowa stalowa, wizjer szkło

Wąż Hydrauliczny 2SN-3/8" DN10

[1539]

Przewody hydrauliczne ciśnieniowe są samo uszczelniające po ich dokręceniu.

Służą do połączenia poszczególnych komponentów układów hydraulicznych min: siłowników, rozdzielaczy, zbiorników czy silników.

Dzięki uniwersalności może być stosowany w każdym układzie o maksymalnym ciśnieniu oleju 330bar i przepływie do 50L/min.

Jest przeznaczony do pracy wewnątrz i na zewnątrz.

Specyfikacja Techniczna:

Ilość oplotów: 2

• Średnica wewnętrzna przelotu (DN10): 10mm
• Średnica zewnętrzna węża: 16,9mm
• Długość przewodu: 1150mm
• Ciśnienie maksymalne: 330 Bar
• Maksymalny przepływ: 50L/min

Przewód jest elastyczny i odporny na warunki atmosferyczne.

SZYBKOZŁĄCZE HYDRAULICZNE WTYCZKA EURO GWINT 18x1.5

[0162]

Służą do szybkiego łączenia i rozłączania poszczególnych linii hydraulicznych, bez ryzyka wycieków i dostania się zabrudzeń do układu.

Bardzo pomocne przy wielokrotnym podłączaniu i rozłączaniu różnych maszyn i urządzeń zasilanych z jednego napędu hydraulicznego, np. ciągnika.

Specyfikacja:

Typ szybkozłącza: euro norma ISO

Rodzaj szybkozłącza: wtyczka

Typ gwintu: krótki, zewnętrzny

Materiał: stal galwanizowana
