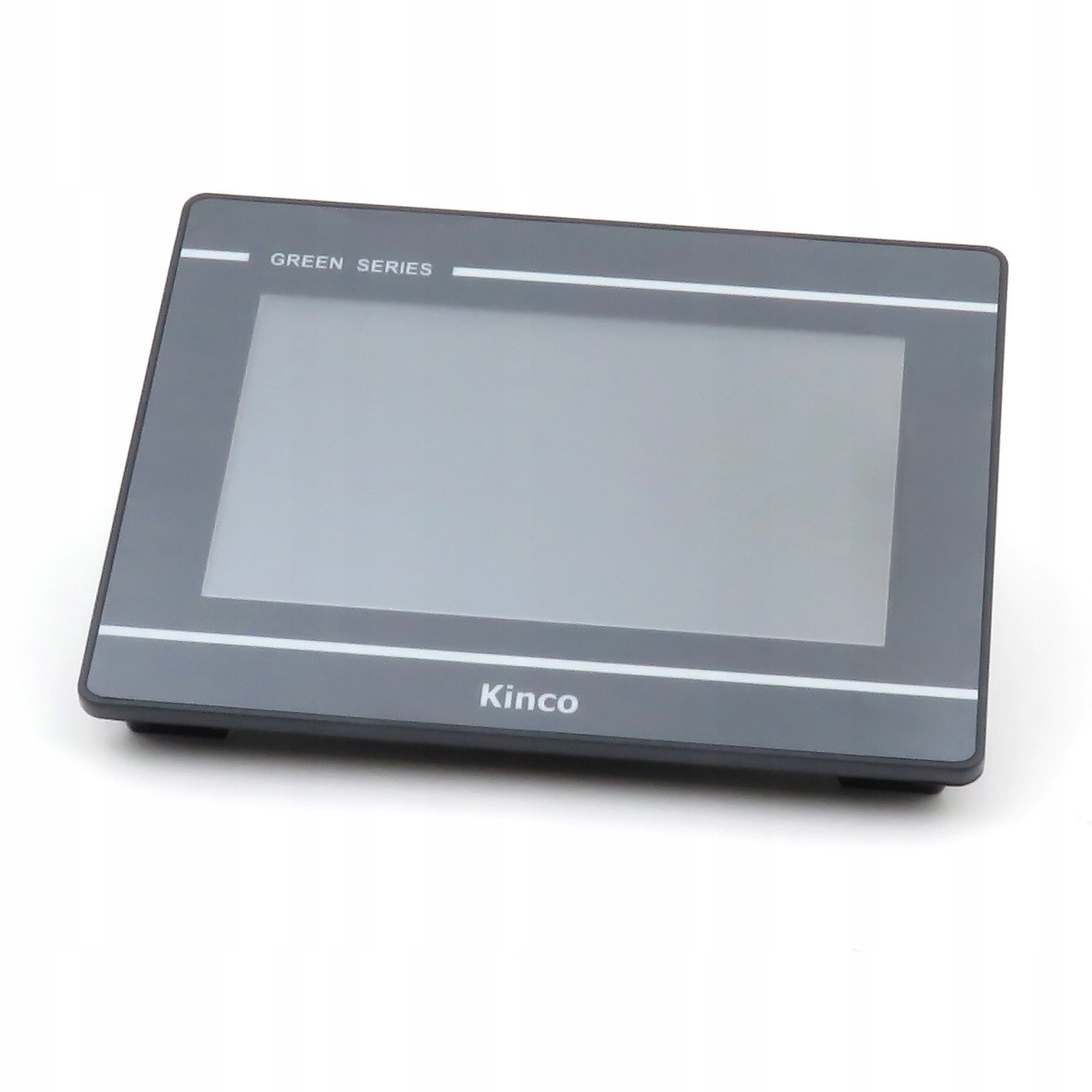

Kinco GL070E - modul HMI 7 ''

Kinco GL070E - moduł HMI 7" z interfejsem Ethernet

Opis

Panel operatorski HMI (Human-Machine Interface) GL070E to urządzenie służące do wizualizacji i interakcji z systemami automatyki. Pozwala na wyświetlanie informacji i danych z procesów, a także wprowadzanie i modyfikowanie parametrów. HMI GL070E wykorzystuje wyświetlacz LCD o przekątnej 7" i rozdzielczości 800x480 pikseli z panelem dotykowym, który jest integralną częścią panelu operatorskiego GL070E . Pozwala on na wyświetlanie informacji i danych z procesów, a także umożliwia użytkownikowi wprowadzanie i modyfikowanie parametrów za pomocą dotykowych przycisków i elementów interfejsu. Wysokiej jakości wyświetlacz zapewnia wyraźne i czytelne prezentacje danych, a jego duża rozdzielczość umożliwia wygodne i dokładne wyświetlanie różnego rodzaju informacji i grafik. W połączeniu z oprogramowaniem HMI, GL070E jest w stanie wyświetlać różnego rodzaju wykresy, diagramy i inne dane, co pozwala na bieżące monitorowanie i kontrolowanie procesów.

Za prawidłową pracę panelu odpowiada 32-bitowy procesor ARM RISC o częstotliwości pracy do 800 MHz. Jest odpowiedzialny za przetwarzanie i wyświetlanie informacji na wyświetlaczu dotykowym, a także za komunikację z innymi elementami systemu, takimi jak urządzenia automatyki przemysłowej, sterowniki itp. Procesor jest w stanie wykonywać różne operacje matematyczne i logiczne w celu prezentacji informacji w sposób przejrzysty i czytelny, co umożliwia użytkownikowi szybką i łatwą interpretację danych. Wspierany jest przez 128 MB pamięci RAM DDR3 oraz 128 MB pamięci NAND Flash. Dodatkowo użytkownik ma do dyspozycji wbudowany zegar czasu rzeczywistego oraz złącze USB do podłączenia zewnętrznego dysku.

Obsługuje różne protokoły komunikacyjne, takie jak RS232, RS485, Ethernet i inne, co umożliwia łatwe połączenie z różnymi urządzeniami. Zasilany jest napięciem z zakresu od 10 V do 28 V. HMI takie jak GL070E są często stosowane w automatyce przemysłowej, w inteligentnych budynkach, systemach kontroli procesów i innych aplikacjach, gdzie konieczna jest wizualizacja i kontrola procesów.

Właściwości

• Procesor CPU: ARM RISC, 32-bitowy, 800 MHz
• Pamięć: 128 MB pamięci NAND Flash, 128 MB pamięci RAM DDR3
• RTC: wbudowany zegar czasu rzeczywistego
• Dysk zewnętrzny: 1 Host USB
• Wyświetlacz LCD TFT:
• Przekątna wyświetlacza: 7-cala
• Rozdzielczość: 800 x 480 px
• Panel sterowania: 4-punktowy panel dotykowy
• Liczba kolorów: 16,77 mln prawdziwych kolorów
• Kąty widzenia: 70/70/50/70
• Kontrast: 500:1
• Luminancja: 250cd/m²
• Podświetlanie LED
• Wymiary wyświetlacza: 154,08 x 85,92 mm
• Interfejs szeregowy: COM0: RS232/RS485/RS422. COM2: RS232
• Port Ethernet: 10/100M
• Zasilanie: DC od 10 V do 28 V
• Pobór mocy: 3,6 W
• Temperatura pracy: 0°C do 50°C
• Wilgotność pracy: 10 do 90% RH (bez kondensacji)
• Wymiary: 204 x 150 x 34 mm
• Wymiary otworu: 192 x 138 mm
• Waga: 500 g
