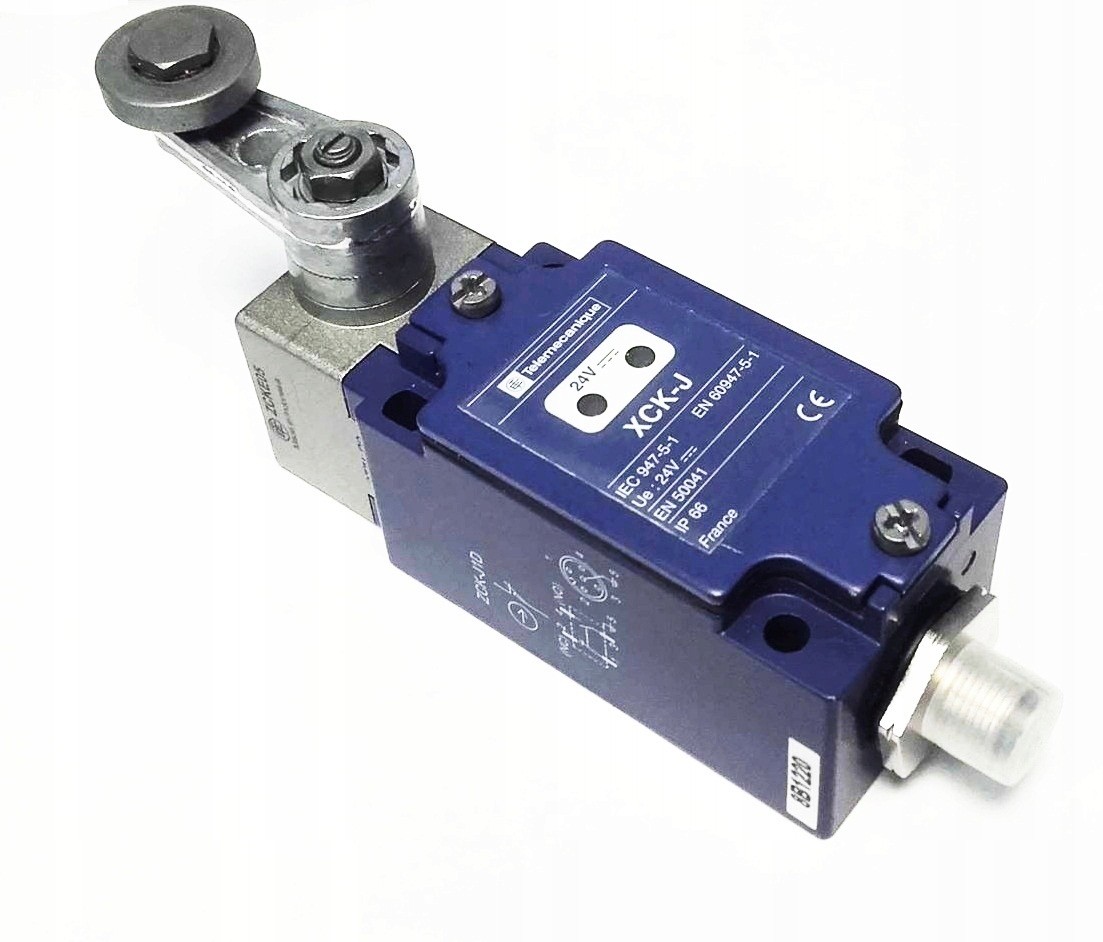

TELEMECANIQUE ŁĄCZNIK KRAŃCOWY XCK-J 24VDC

XCKJ10513DSC146 IP66 24VDC

• skala produktu, OsiSense XC,
• nazwa serii, Standardowy format,
• produkt lub typ komponentu, Wyłącznik krańcowy,
• nazwa skrócona urządzenia, XCKJ,
• konstrukcja czujnika, Formularz A zgodny z CENELEC EN 50041,
• typ ciała, Naprawiony,
• typ głowy, Głowica obrotowa,
• materiał, Metal,
• materiał ciała, Zamak,
• materiał głowy, Zamak,
• tryb ustalania, Przez ciało,
• ruch głowicy roboczej, Obrotowy,
• rodzaj operatora, Dźwignia rolki powrotnej sprężyny metalowej,
• rodzaj podejścia, Podejście boczne 1 lub 2 programowalny kierunek,
• wejście kablowe, 1 wejście gwintowane do dławicy kablowej Pg 13,5, średnica zewnętrzna kabla: 9 ... 12 mm,
• Liczba słupów, 2,
• typ i skład kontaktów, 1 NC + 1 NIE,
• operacja kontaktu, Snap action,

Uzupełniający

uruchomienie przełącznika Do 30 ° krzywki

połączenie elektryczne Zaciski śrubowe, pojemność mocowania: 1 x 0,34 ... 2 x 1,5 mm²

forma izolacji kontaktów Zb

liczba kroków 1

pozytywne otwarcie Z

minimalny moment otwarcia otwarcia 0,5 Nm

minimalny moment obrotowy do potknięcia 0,25 Nm

maksymalna prędkość uruchamiania 1,5 m / s

[Ie] oceniono prąd operacyjny 3 A przy 240 V, AC-15, A300 zgodnie z EN / IEC 60947-5-1 dodatek A

0.27 A przy 250 V, DC-13, Q300 zgodny z EN / IEC 60947-5-1 dodatek A

[Ithe] konwencjonalny zamknięty prąd termiczny 10 A

[Ui] znamionowe napięcie izolacji  300 V zgodnie z CSA C22.2 Brak 14

500 V stopień zanieczyszczenia 3 zgodny z IEC 60947-1

300 V zgodny z UL 508

odporność na zaciski <= 25 MOhm zgodnie z IEC 60255-7 kategoria 3

[Uimp] znamionowe napięcie udarowe wytrzymywane 6 kV zgodnie z IEC 60664

6 kV zgodnie z IEC 60947-1

zabezpieczenie przed zwarciem 10 A za pomocą bezpiecznika naboju gG

wytrzymałość elektryczna 5000000 cykli, DC-13, obciążenie indukcyjne, 24 V, 10 W, szybkość pracy: <= 60 cykli / min, współczynnik obciążenia: 0,5 zgodny z IEC 60947-5-1 dodatek C

5000000 cykli, DC-13, obciążenie indukcyjne typ, 48 V, 7 W, wskaźnik pracy: <= 60 cykli / min, współczynnik obciążenia: 0,5 zgodny z IEC 60947-5-1 dodatek C

5000000 cykli, DC-13, obciążenie indukcyjne, 120 V, 4 W, działanie szybkość: <= 60 cykli / min, współczynnik obciążenia: 0,5 zgodny z załącznikiem C IEC 60947-5-1

wytrzymałość mechaniczna 30000000 cykli

szerokość 40 mm

wysokość 77 mm

głębokość 44 mm

waga produktu 0,49 kg

opis zacisków ISO nr 1 (13-14) NIE (21-22) NC

Środowisko

odporność na wstrząsy

50 gn (czas trwania = 11 ms) zgodny z IEC 60068-2-27

odporność na wibracje

25 gn (f = 10 ... 500 Hz) zgodnie z IEC 60068-2-6

Stopień ochrony IP

IP66 zgodny z IEC 60529

Stopień ochrony IK

IK07 zgodny z EN 50102

kategoria przepięć

Klasa I zgodna z NF C 20-030

klasa I zgodna z IEC 61140

temperatura otoczenia do pracy

-25 ... 70 ° C

temperatura otoczenia do przechowywania

-40 ... 70 ° C

OPIS PRZEDMIOTU ZE STRONY PRODUCENTA

Wyłączniki krańcowe

TELEMECANIQUE oferuje szereg solidnych aluminiowych metalowych mieści wyłączników krańcowych z niewielkich rozmiarów obudowy, silnej solidnej siłownika i precyzyjne działanie. Konstrukcja obudowy wyłącznik krańcowy integruje zasady solidnej konstrukcji, solidny montaż, prostej wymiany i okablowania.

TOWAR JEST NOWY W 100 % SPRAWNY LEŻAK MAGAZYNOWY

KRAŃCÓWKI NIE POSIADAJĄ ORYGINALNEGO OPAKOWANIA
