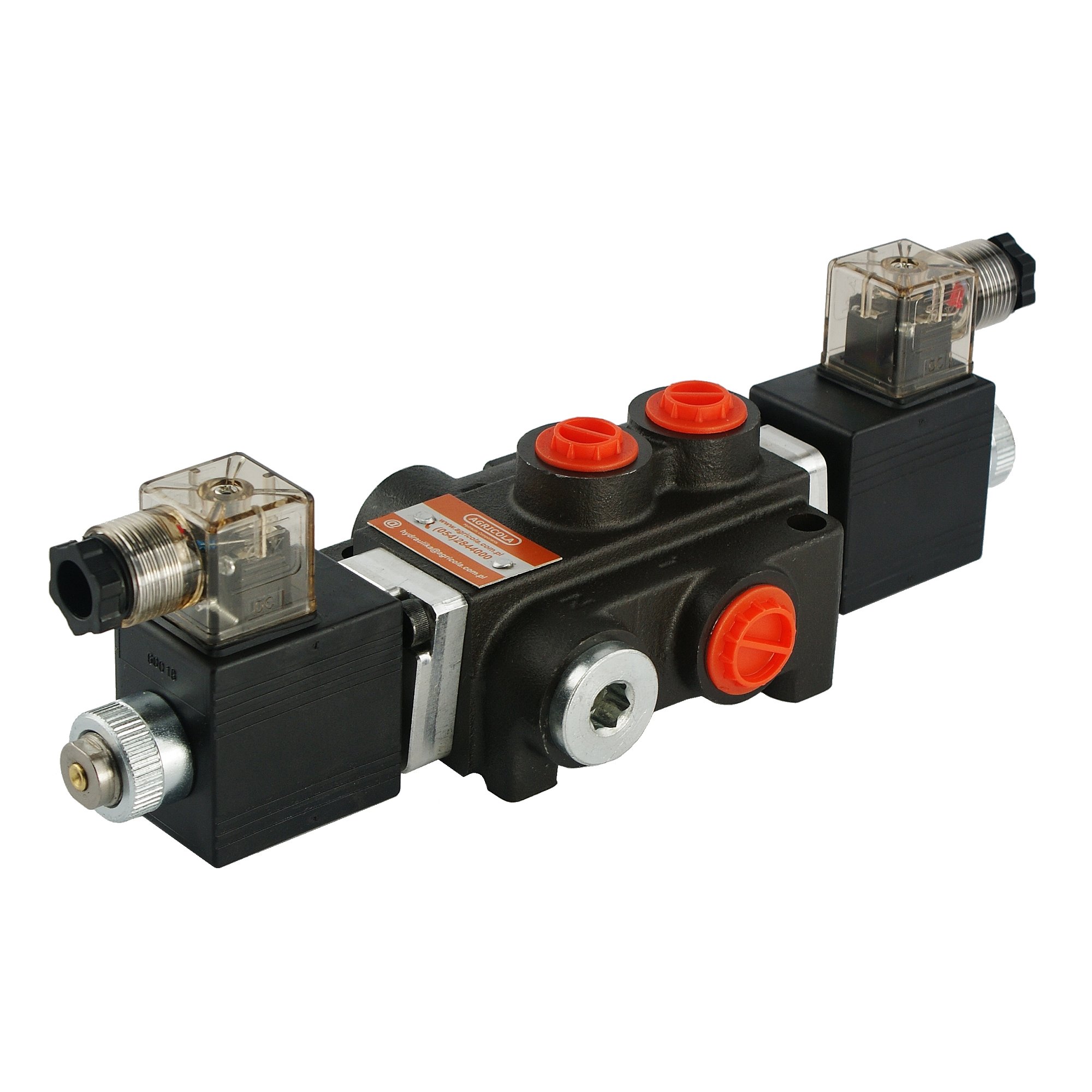

ROZDZIELACZ HYDRAULICZNY 1 SEKCYJNY Z50

STEROWANY ELEKTRYCZNIE 24V

Produkcja:

Oryginalny produkt marki Badestnost Bułgaria, symbol producenta: Z50 A ES3 24VDC G; symbol: 1.10.45.010.1

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń posiadających układ hydrauliczny.

Dane techniczne:

W zestawie komplet wtyczek elektrycznych.

Zalecany przepływ oleju układzie: 0 - 40 l/min.

Przykładowe sterowanie: siłownikiem 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

Suwak trzypozycyjny (1 - 0 - 2), na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu. Podczas gdy suwak jest w pozycji neutralnej (0), olej przechodzi swobodnie przez rozdzielacz do kanału powrotnego, pompa wtedy nie pracuje na ciśnieniu i jest odciążona.

Zasada działania suwaka:

• Pozycja 0 neutralna (dopływ prądu do obu cewek jest odcięty) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko siłownika chowa się.

Z prawej strony schemat hydrauliczny rozdzielacza:

Prąd:

Zasilanie prąd stały (DC) 24V

Wtyczki elektryczne posiadają diody, które zapalają się w momencie gdy na cewkę działa prąd.

Podłączenie:

• Zasilanie z pompy (P): gwint wewnętrzny BSP 1/2''
• Powrót do zbiornika (T): gwint wewnętrzny BSP 1/2''
• Wyjście na sekcje (A, B): gwint wewnętrzny BSP 3/8''
• Podłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

Zakres ciśnień:

• Maksymalne ciśnienie na zasilaniu: 250Bar
• Maksymalne ciśnienie na powrocie: 50Bar
• Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 180Bar ± 30 Bar.

Zaleca się sprawdzenie i ustawienie odpowiedniego ciśnienia przez uruchomieniem.

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Rekomendowane przez AGRICOLA typy oleju:

• Rzadszy wysokiej jakości olej: LOTOS AGROL BOXOL 26
• Gęstszy wysokiej jakości olej: FUCHS AGROFARM HYDRATEC HVI 46

Zalecany zakres temperatur oleju:

• Dopuszczalna temperatura otoczenia: -40 C do +60 C
• Dopuszczalna temperatura oleju: -15 C do +80 C
