DOCISK SZYBKOMOC.CZOŁ. Z DRAZKIEM PRZESUW.6842 WLK. 3 AMF

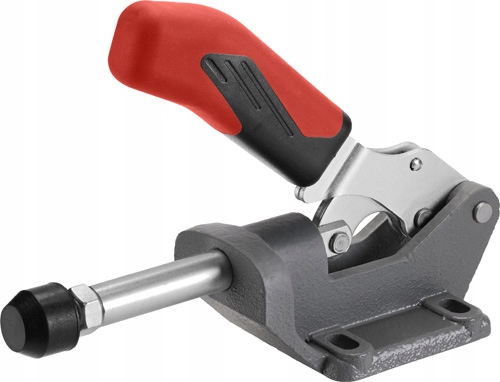

Docisk szybkomocujący czołowy, z drążkiem przesuwnym, wykonanie ciężkie

Wykonanie: docisk dociskający i dociągający (drążek przesuwny i ręczna dźwignia są współbieżne). wykonanie ciężkie z długą prowadnicą drążka przesuwnego Korpus z żeliwa ciągliwego, lakierowany. Ocynkowany i pasywowany. Części dźwigni i drążek przesuwny ze stali ulepszonej cieplnie. Nity ze stali nierdzewnej, dla rozmiaru 3 poruszają się w tulejach łożyskowych utwardzanych dyfuzyjnie. Punkty łożyskowe smarowane. Uchwyt z czerwonego tworzywa sztucznego, odpornego na oddziaływanie olejów.

Dla wielkości 3: ergonomiczny uchwyt odporny na oddziaływanie olejów, z dużą powierzchnią przylegania dłoni, z miękkich komponentów.

Zastosowanie: jako docisk dociskający i dociągający. Idealny do stosowania w specjalnych mechanizmach mocujących w produkcji seryjnej.

Dostawa: w komplecie z ulepszaną cieplnie, ocynkowaną śrubą dociskową.

OPIS PRODUKTU

• Numer artykułu: 8239430030
• Numer artykułu dostawcy: 39430030
• EAN: 4020772094232
• Werksnummer: 94235
• Grupa: Wykonanie ciężkie
• Wielkość: 3
• F1: 4 kN
• F2: 4 kN
• Śruba dociskowa: M8 x 35
• Waga: 540 g
• A: 12
• B min.: 40
• B maks.: 72
• C: 41
• D: 6,5
• E: 30
• H: 30
• H1: 116
• Skok: 32
• HW min.: 22
• HW maks.: 35
• K: 28
• L1: 139
• L2: 135
• N: 60
• P: 95
