FG-100 Vysoko presný generátor signálu 1-500 kHz

Funkcje:

Przebieg wyjściowy - sinusoida, fala, fala prostokątna, fala trójkątna, fala piłokształtna do przodu, fala piłokształtna do tyłu, fala elektrokardiograficzna (fala EKG), fala szumowa.

Zakres częstotliwości DDS - Fala sinusoidalna 1-500 KHz (amplituda wyjściowa będzie maleć wraz z dalszym wzrostem częstotliwości), inne przebiegi 1 Hz-50 KHz (ale górna granica regulowanej częstotliwości nie jest ograniczona, jeśli wymagania dotyczące zniekształceń i drgań nie są wysoki, częstotliwość można dalej zwiększać).

Zastosowanie - Ze względu na doskonałą dokładność DSS i stabilność częstotliwości, może być również używany do kalibracji współczynnika czasu przemiatania oscyloskopów. Możesz również użyć jego fali prostokątnej do kalibracji tłumika oscyloskopu lub do regulacji sondy oscyloskopu

Wszechstronny zasilacz - jego źródłem zasilania może być adapter prądu stałego lub bateria litowa. Zakres zasilania DC 4-10 V, zaleca się wybrać DC 5 V przy korzystaniu z adaptera i baterię litową 3,7 V przy zasilaniu bateryjnym.

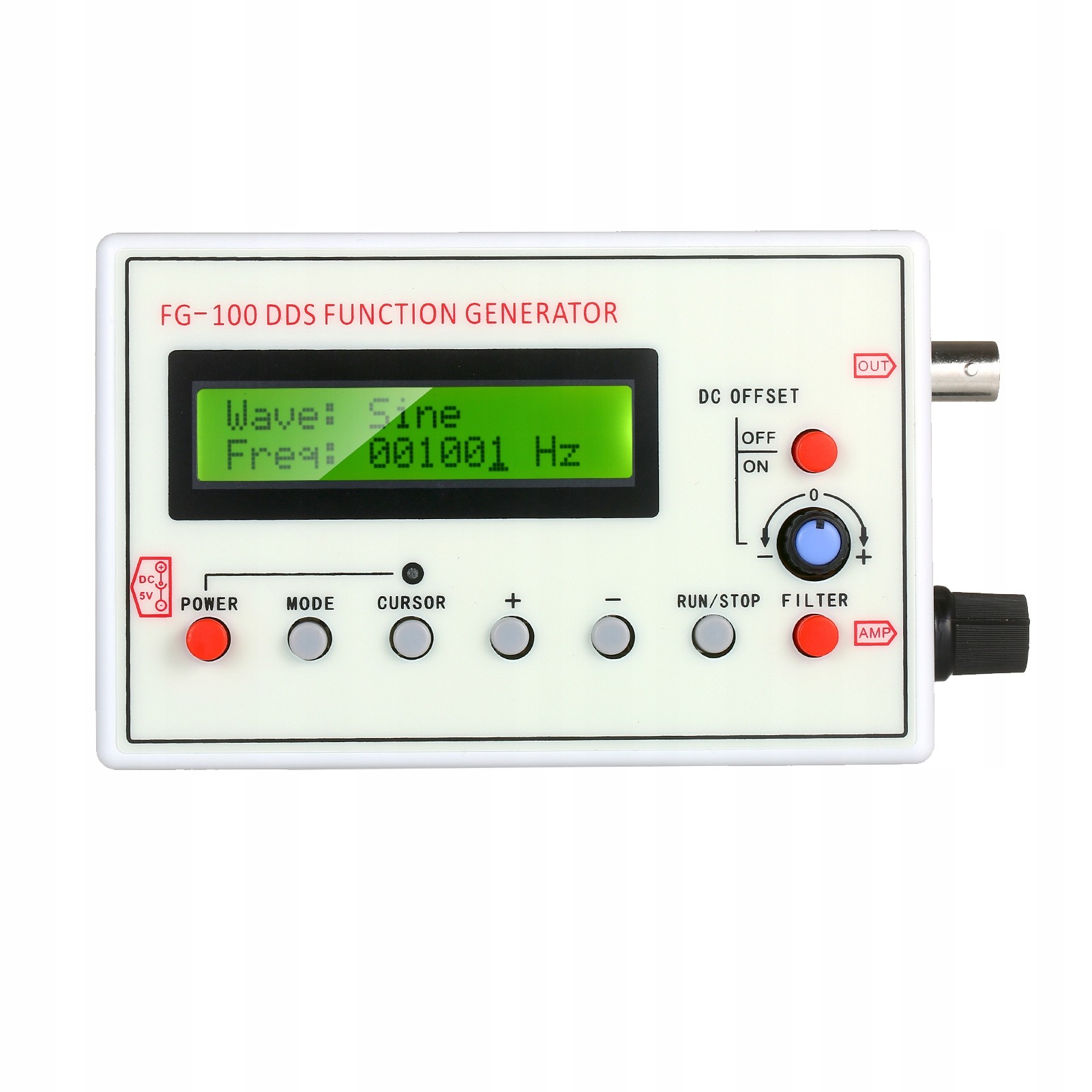

Duży ekran LCD - duży wyświetlacz LCD z podświetleniem ułatwiający natychmiastowy odczyt. Opisany przycisk funkcyjny dla łatwej obsługi. Współpracując z oscyloskopem, może być używany do rozwiązywania problemów z obwodem elektronicznym, scharakteryzowania odpowiedzi częstotliwościowej wzmacniacza audio lub pomiaru odpowiedzi impulsowej.

Mieć filtr (można go otwierać i zamykać) dopasowany do wyjścia fali sinusoidalnej i impulsowej.

Specyfikacja:

Typ wtyczki: USA

Zasilanie: DC 4-10 V.

Prąd: 250mA

Zakres częstotliwości: sinusoida 1-500 kHz

Rozdzielczość: 1 Hz

Zniekształcenia sinusoidalne: <1% poniżej 1 kHz, <0,5% powyżej 1 kHz

Amplituda wyjściowa: maksymalnie +/- 10 V (p-p)

Impedancja wyjściowa: 50 omów

Przesunięcie DC: Maksymalnie +/- 10 V, odrobina funkcji wyłączania

Wszystkie parametry ustawień można zapisać

Przebieg wyjściowy: fala sinusoidalna, fala prostokątna, fala trójkątna, fala piłokształtna do przodu, fala piłokształtna do tyłu, fala elektrokardiogramu, fala szumowa

Rozmiar produktu: 140 * 80 * 27 mm / 5,5 * 3,1 * 1,1 cala

Pozycja Waga: 144g / 5.1 uncja

Lista paczek:

1 * Generator sygnału DDS

1 * zasilacz

1 * instrukcja obsługi
