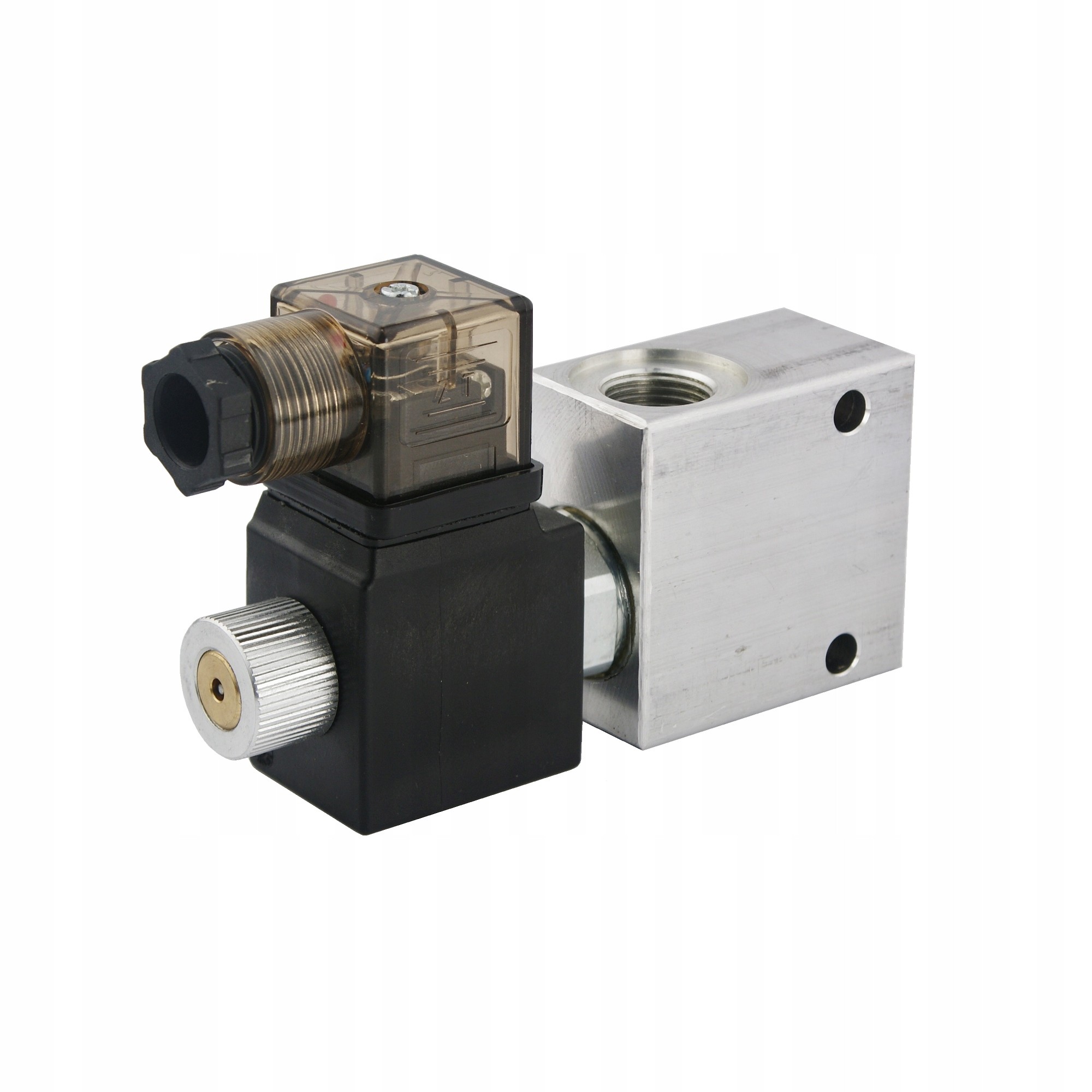

ZAWÓR ELEKTRYCZNY DWUDROGOWY 3/8"

TYP 2/2 NORMALNIE ZAMKNIĘTY

Produkcja:

Oleodinamica 2MP Włochy, symbol: 1.35.30.010

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Zawór dwudrogowy sterowany elektrycznie 24V, typu "zamknij / otwórz" służy do otwarcia przepływu oleju na pojedynczej linii hydraulicznej.

Dane techniczne:

Zasilanie: 24V                                                                                          Maksymalny przepływ: 40 l/min                                                                     Ilość otworów hydraulicznych w korpusie: 2                                                Gwinty wewnętrzne w korpusie : [BSP] 3/8"                                               Materiał korpusu: aluminium                                                                  Dopuszczalne maksymalne ciśnienie: 350 bar                                                 Waga: 0,430 kg

Zakres temperatur i typ oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C                    Dopuszczalna temperatura oleju: -15 C do +80 C                                          Typ oleju: Olej hydrauliczny na bazie oleju mineralnego

Podłączenie:

Przyłącz 1 i 2 do linii na której zachodzi potrzeba zamykania i otwierania przepływu.

Zasada działania:

Zawór normalnie zamknięty, w trybie bez prądu przepływ jest zablokowany z 2 do 1, natomiast swobodny z 1 do 2. Po podaniu prądu przepływ jest swobodny w obu kierunkach.

Schemat hydrauliczny zaworu elektrycznego 2/2 normalnie  zamkniętego(zdj.):
