Diagnostický výsledok DF DF Socket 1/4 "GZ

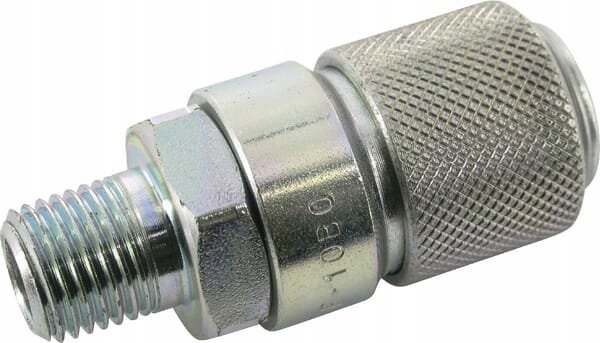

Szybkozłącze diagnostyczne DF gniazdo 1/4" gwint zewnętrzny 1/4" NPTF

Parametry

• Numer części: DF04114NPTF
• Jednostka: sztuka
• Producent: Faster
• Rozmiar: 1/4 cal
• Typ złącza - męski/żeński: Żeński
• Typ gwintu złącza: NPTF
• Typ gwintu złącza nr 1 - kod: 01
• Rozmiar klucza złącza nr 1: 0,83 cal
• Rozmiar klucza złącza nr 1 [HEX]: 21 mm
• Typ złącza nr 2 - męski/żeński: Męski
• Średnica połączenia nr 2 [D1]: 24 mm
• Możliwość podłączenia pod ciśnieniem: Nie
• Norma ANSI: B1.20.3
• Przepływ przy ciśnienu 2 bar: 2 l/min
• Średnica zew.: 0,94 cal
• Długość całkowita: 2,2 cal
• Długość całkowita [L1]: 56 mm
• Materiał: Stal
• Obróbka powierzchni: Chromowana
• Ciśnienie robocze: 470 BAR
• Temperatura robocza max.: 125 °C
• Temperatura robocza min.: -25 °C
• Typ blokady szybkozłącza: Kulki po obwodzie
• Sposób podłączania: Naciśnij, aby połączyć
• Sposób rozłączania: Przesunięcie tulei
• Materiał uszczelnienia: Guma nitrylowa [NBR]
• Typ zaworu: Płaski
• Waga: 108,3 g

Korzyści

- Złącza z uszczelką płaską nie przeciekają podczas podłączania i odłączania

- Podczas podłączania nie wchodzi powietrze

Informacje techniczne

- Złącze diagnostyczne z płaskim uszczelnieniem do układów punktów pomiarowych

- Z powodu płaskiego uszczelnienia podczas rozłączania olej znajdujący się pomiędzy obydwoma komponentami zostaje wtłoczony do układu, co uniemożliwia wniknięcie powietrza

Norma ISO

- 15171-1

- 16028
