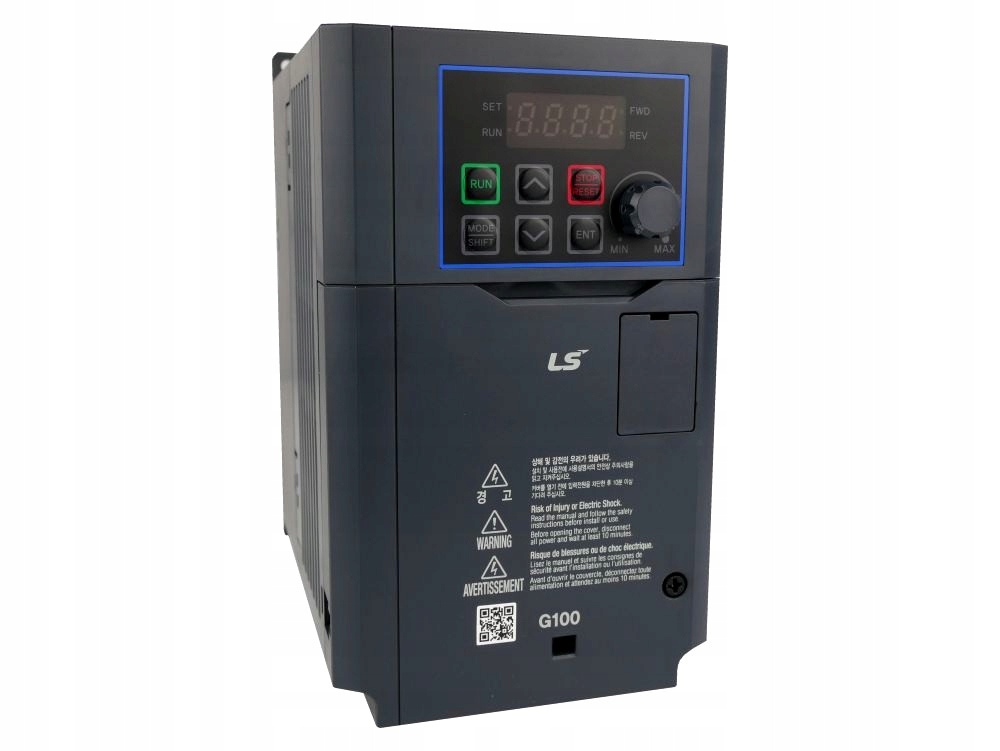

FALOWNIK LG/LS G100 - LSLV0022G100-4EOFN (P: 2.2KW, U: 3X400V, I: 5.5A)

Falowniki LG/LS to najbardziej znane przemienniki częstotliwości w Polsce! Seria G100 to następcy serii iG5A. Nowy, ulepszony model!

Koreańskie falowniki LG G100 jest to napęd ogólnego przeznaczenia, z możliwością zastosowania w praktycznie wszystkich sektorach przemysłu wymagających dokładnego sterowania wektorowego bezczujnikowego. Dzięki ulepszonemu sterowaniu bezczujnikowemu wektorowemu, w porównaniu do serii iG5A napęd oferuje wysoki moment obrotowy przy niskiej prędkości oraz skuteczni kontroluje silnik.

Cechy falowników G100:

Główne Funkcje:

• Ulepszona kontrola - ulepszony tryb wektorowego sterowania bezczujnikowego zapewniający wysoki moment obrotowy przy niskich prędkościach oraz w warunkach dużego obiążenia,
• Możliwość montażu na szynie DIN, z zachowaniem jedynie 2mm odstępów pomiędzy falownikami,
• Port RJ45 z przodu falownika, pozwalajacy między innymi na wygodne przenoszenie konfiguracji pomiędzy przemiennikami częstotliwości bez konieczności wyjmowania z opakowania,
• Obsługa następujących sieci komunikacyjnych: Modbus, Profibus-DP, CANopen, 2 Port EtherNet/IP,

Sterowanie:

• Tryb sterowania: V/f kompensacja poślizgu oraz bezczujnikowe sterowanie wektorowe,
• Dokładność zadawania częstotliwości: 0.01Hz (cyfrowo) / 0.06Hz (analogowo),
• Poziom częstotliwości: 1% częstotliowści szczytowej,
• Krzywa U/f: Liniowa, kwadratowa, zdefiniowana przez użytkownika,
• Przeciążalność: 150% / 1 min (tryb Heavy Duty), 120% / 1 min (tryb Normal Duty),
• Wzmocnienie momentu: pasywne / automatyczne,

Działanie:

• Opcje sterowania pracą falownika: klawiatura / lista zaciskowa / protokół komunikacyjny,
• Zadawanie częstotliwości: analogowo: -10..+10V, 0..+10V, 4..20mA / cyfrowo: klawiatura,
• Wejścia cyfrowe: 5,
• Wyjście analogowe: 1,
• Wyjście przekaźnikowe: 1,
• Wbudowany regulator PID,
• Sterowanie 3-przewodowe,
• Limit częstotliwości,
• Funkcja drugiego silnika,
• Hamowanie DC,
• Kompensacja poślizgu,
• Auto-Restart,
• Auto-Tuning,
• Buforowanie energii,
• Przełączalna logika wejść cyfrowych NPN / PNP,
• Prędkości krokowe,

Schemat falownika LS iG5a

Wbudowany Filtr EMC

Falowniki LG serii G100 w standardzie posiadają wbudowany filtr przeciwzakłóceniowym klasy C3, dzięki czemu falownik spełnia wymagania dyrektywy EMC: EN61800-3 Cat.

Warto zaznaczyć również, że przemienniki częstotliwości LG serii G100 zostały zaprojektowane z uwzględnieniem wymagań norm MIL217PLUS ora UL61800-5, co wpływa na ich niezawodność oraz bezawaryjną pracę. Projektowana żywotność falownika LG G100 wynosi 27 lat.

Montaż Na Szynie DIN

Możliwość instalacji na szynie DIN oraz montażu jeden przy drugim z zachowaniem jedynie 2mm odstępów pomiędzy przemiennikami sprawiają, że napęd ten może zostać zastosowany w aplikacjach z ograniczoną przestrzenią montażową.

Wymiary falownika LG/LS G100:

• Wymiar W1 - 100mm,
• Wymiar H1 - 167mm,
• Wymiar D1 - 150.5mm,
