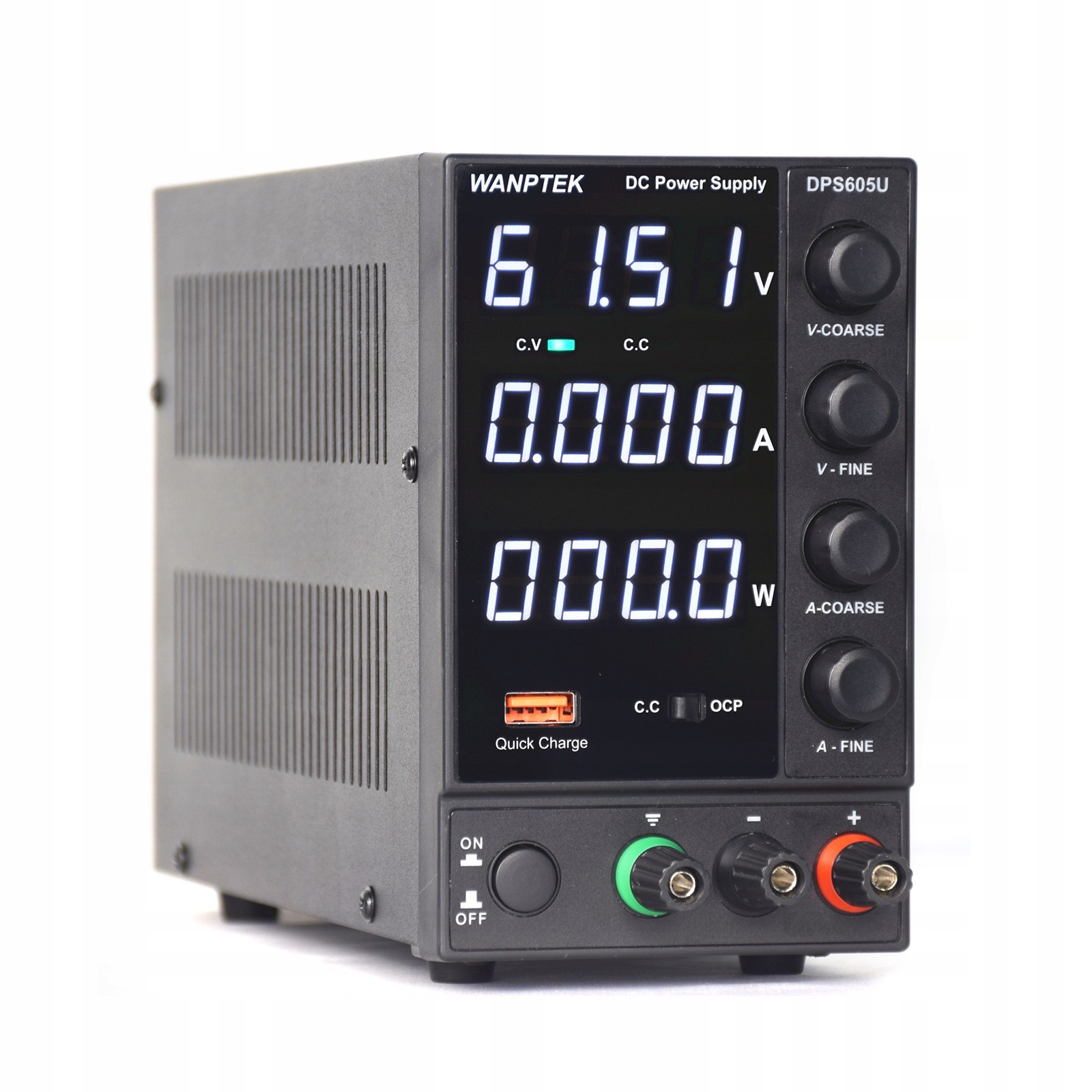

Czarny regulowany zasilacz prądu stałego DPS605U

Opis produktu:

Produkty z serii DPS to trzy-okienkowy, czterobitowy, precyzyjny, przełączany zasilacz regulowany prądem stałym, który może jednocześnie wyświetlać napięcie, prąd i moc.

Produkty są szeroko stosowane w konserwacji telefonów komórkowych , konserwacji komputerów , szkołach i liniach produkcyjnych

Ich napięcie wyjściowe i prąd wyjściowy można płynnie regulować w zakresie od 0 do wartości nominalnej .Stabilność zasilania i współczynnik tętnień są bardzo dobre, z funkcją szybkiego ładowania USB i doskonałym obwodem zabezpieczającym przed zwarciem.

Dane techniczne:

Model: DPS605U

Napięcie wyjściowe: 0-60 V dla 605U

Prąd wyjściowy: 0-5A dla 605U

Moc wyjściowa: 300 W dla 605U

Wyjście pomocnicze: USB Quick Chang 18 w, obsługuje wiele protokołów szybkiego ładowania

Napięcie wejściowe: AC220V, 50HZ

Temperatura pracy 0-40 ℃; Wilgotność: 80% RH

Temperatura przechowywania -10-70 ℃; Wilgotność: < 70 % RH

CV: Stabilność napięcia ≤0,1 % + 3mv; Stabilność obciążenia ≤0,1% + 3mv; Szum tętnienia: ≤20mvrms （ Wartość skuteczna ）

C.C: Stabilność prądu ≤0,1% + 3MA； Stabilność obciążenia ≤ 0,2% + 3MA； Szum tętnienia: ≤5mArms （Wartość skuteczna）

Tryb ochrony: ochrona ograniczająca prąd/wyjście zatrzymania alarmu zwarciowego i samonaprawa;

Wyświetlacz: czterocyfrowa tuba cyfrowa, wyświetlacz z trzema oknami

Dokładność: 0. 5% + 3 cyfry

Rozdzielczość: napięcie 0,01 V; prąd 0,001A

Rozmiar produktu: dł.225mm x szer.90mm x wys.145mm

Waga netto: 1,6 kg

Waga opakowania: 1,8 kg

Bezpiecznik: 3A dla DPS605U

Instrukcja obsługi:

Istnieją dwa tryby wyjścia mocy: stałe wyjście napięciowe (C V) i stałe wyjście prądowe (CC). Tryb wyjścia jest określony przez wartości napięcia i prądu ustawione przez użytkownika oraz obciążenie, które otrzymuje użytkownik. Wartość napięcia lub prądu wyjściowego zasilacza nie przekroczy wartości napięcia i prądu ustawionej przez użytkownika. W trybie stałego napięcia napięcie wyjściowe jest równe napięciu ustawionemu przez użytkownika. W trybie stałoprądowym wartość prądu wyjściowego jest równa wartości prądu ustawionej przez użytkownika.

Regulacja napięcia

1. Dostosuj napięcie z grubsza do wymaganej wartości napięcia, dostosuj pokrętło do wymaganej określonej wartości napięcia

2. Ogólnie rzecz biorąc, pokrętło prądu można wyregulować do maksimum, a następnie można podłączyć obciążenie do użycia

Obecna regulacja

Gdy użytkownik musi dostosować ograniczenie prądu wyjściowego

1. Najpierw wyreguluj napięcie do około 5-10 V, a następnie zewrzyj zaciski dodatnie i ujemne za pomocą przewodów (alarm zwarciowy musi być ustawiony na pozycję CC)

2. Dostosuj prąd, aby z grubsza wyregulować pokrętło do wymaganej wartości prądu, a następnie dostroić pokrętło do wymaganej określonej wartości prądu

3. Po odłączeniu przewodu zwarciowego i regulacji wymaganego napięcia metodą regulacji napięcia można zastosować obciążenie połączenia

Lista rzeczy do spakowania

1 x cała maszyna

1x przewód zasilający

1x wyjściowa linia obciążenia

1x instrukcje
