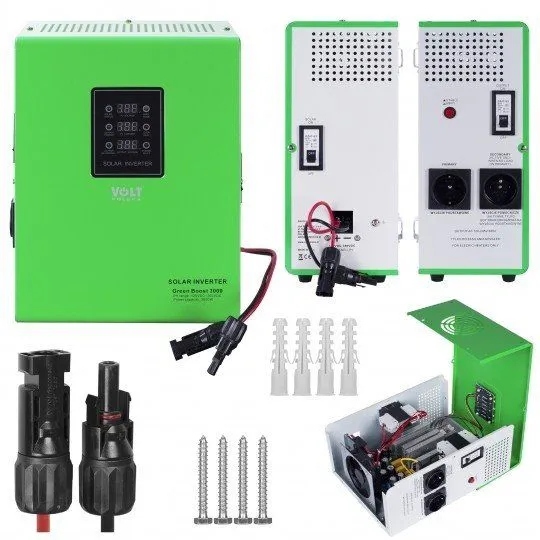

PRZETWORNICA ELEKTOROWNIA SOLARNA Volt MPPT 3000W

GREEN BOOST MPPT 3000 (120-350VDC) PRZETWORNICA SOLARNA

Przetwornica solarna typu GREEN BOOST MPPT-3000 służy do zasilania urządzeń grzewczych bezpośrednio z paneli solarnych PV.

System jest bardzo prosty oraz funkcjonalny. Wymagane jest od 4 do 9 klasycznych paneli PV (250W - 400W) które będą podłączone szeregowo, a ich sumaryczne napięcie będzie w zakresie od 120 V do 350 V.

W jaki sposób działa przetwornica GREEN BOOST MPPT 3000?

Prąd stały wytwarzany na panelach, który nie nadaje się do bezpośredniego zasilania urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można zasilać urządzenia

grzewcze.

Jakie urządzenia zasila przetwornica solarna GREEN BOOST MPPT?

• Bojlery elektryczne
• Grzejniki
• Grzałki elektryczne
• Maty elektryczne
• Ogrzewanie podłogowe

MONTAŻ

W celu podłączenia paneli do przetwornicy, trzeba wykorzystać odpowiednie przewody do instalacji PV.

Ich przekrój nie powinien być mniejszy niż 4mm. Zbyt cienkie przewody będą powodować grzanie się i spadek napięcia na wejściu przetwornicy.

W skrajnym przypadku doprowadzi to do strat w układzie lub pożaru.

Do poprawnego działania przetwornicy potrzebna jest swobodna cyrkulacja powietrza.

Niedopuszczalne jest zakrywanie otworów wentylacyjnych obudowy.

Może to spowodować przegrzanie i uszkodzenie urządzenia.

Sugerowany montaż przetwornicy to pozycja pionowa.

Należy przytwierdzić urządzenie do niepalnych powierzchni takich jak beton czy metal.

UŻYTKOWANIE

Przetwornica Green Boost 3000 posiada 2 gniazda zasilania sieciowego typu E.

Oznaczone odpowiednio 1 i 2. Po podłączeniu napięcia z instalacji PV (120V - 350V) przetwornica sprawdzi obecność odbiorników.

W przypadku podłączenia dwóch odbiorników rezystancyjnych w pierwszej kolejności zasilane będzie urządzenie podłączone do gniazda „1”.

Kiedy przestanie ono pobierać energię przetwornica przełączy się na zasilanie gniazda „2”.

Jeśli jednak ponownie pojawi się obciążenie na gnieździe „1” urządzenie automatycznie przerwie zasilanie wyjścia „2” i rozpocznie zasilanie wyjścia „1”.

SOLAR STATUS - kiedy napięcie PV jest większe niż 80% napięcia

znamionowego urządzenia, kontrolka będzie się świecić. W przeciwnym

wypadku, będzie mrugać.

OUTPUT PRIMARY - świeci kiedy działa gniazdo nr 1

OUTPUT SECONDARY - świeci kiedy działa gniazdo nr 2

PV VOLTAGE - aktualne napięcie wejściowe PV

PV CURRENT - aktualny prąd wejściowy PV

OUTPUT VOLTAGE - status napięcia wyjściowego, pokazuje aktualne

napięcie wyjściowe przetwornicy

MPPT MODE - świeci kiedy wybrany jest tryb pracy MPPT

OVER HEAT - świeci kiedy urządzenie ulega przegrzaniu

SYSTEM FAULT - świeci kiedy napięcie PV jest zbyt wysokie, lub

inwerter nie działa prawidłowo (ciągłe światło), lub ostrzega o przeciążeniu (światło mruga).
