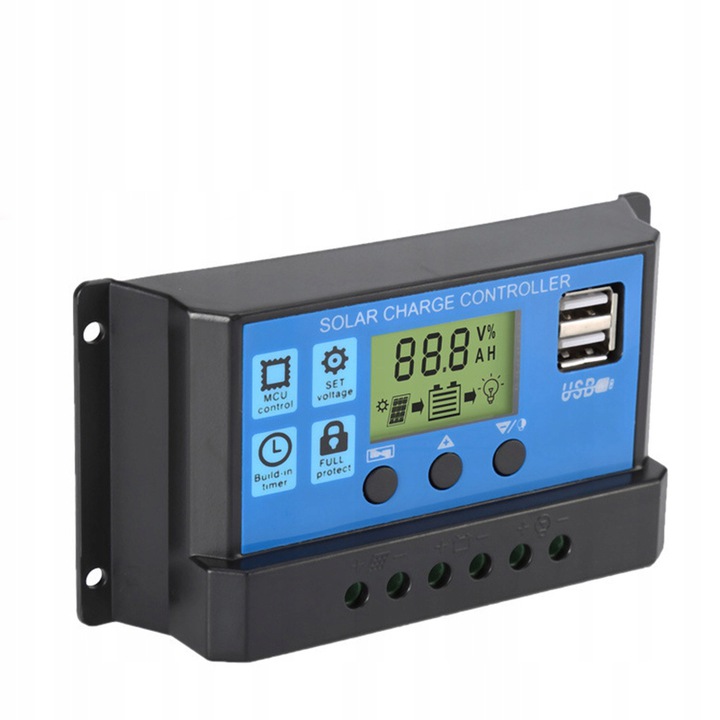

SOLARNY REGULATOR KONTROLER ŁADOWANIA 30A

Solarny regulator i kontroler ładowania do paneli fotowoltaicznych 12/24V z wyświetlaczem LCD i portami USB.

Regulator ma za zadanie przetwarzać energię dostarczaną z paneli do akumulatora. Zabezpiecza przed przeładowaniem akumulatorów oraz nadmiernym rozładowaniem przez odbiorniki podłączone do regulatora.

Zabezpieczenia :

• Zwarciowa
• Nadprądowa
• Obwodu otwartego
• Odwrotnej polaryzacji
• Przeciw przeładowaniu
• Przeciw nadmiernemu rozładowaniu

Parametry:

• Max prąd ładowania z paneli: 30A
• Prąd rozładowania: 10A, przez wyjście na oświetlenie.
• Wyjście USB: 5V, max 2A. np. do ładowania telefonu.
• Max napięcie podłączonych paneli fotowoltaicznych: 50V.
• Napięcia DC pracy: 12V lub 24V
• Zabezpieczenia przed rozładowaniem: 11,1V lub 22,2V
• Zabezpieczenia przed przeładowaniem: 14,4V lub 28,8V
• Punkty przywracania obciążenia: 12,5V lub 25V
• Tryb pracy: PWM z kompensacją temperatury i funkcją okresowego odsiarczania akumulatorów.
• 12V akumulator stosować 18V-20V panele solarne
• 24V akumulator stosować 36-40V panele solarne
• Moc paneli: 12V= 360W (MAX) ; 24V= 720W (MAX)

Na wyświetlaczu regulatora można obserwować bieżące napięcie ładowania akumulatorów oraz ustawić/wybrać tryb pracy z akumulatorami żelowymi, kwasowymi i AGM. Dozwolone jest również ręczne zaprogramowanie nastawy napięć i czasu załączania wyjścia.

Wybierając przycisk funkcyjny można wywołać wybrany parametr i zmodyfikować go za pomocą przycisków strzałek oraz zatwierdzić. Możliwe do zmiany są typy akumulatora, napięcie ładowania i rozładowania oraz czas załączania zasilania podłączonego odbiornika po zmroku.
