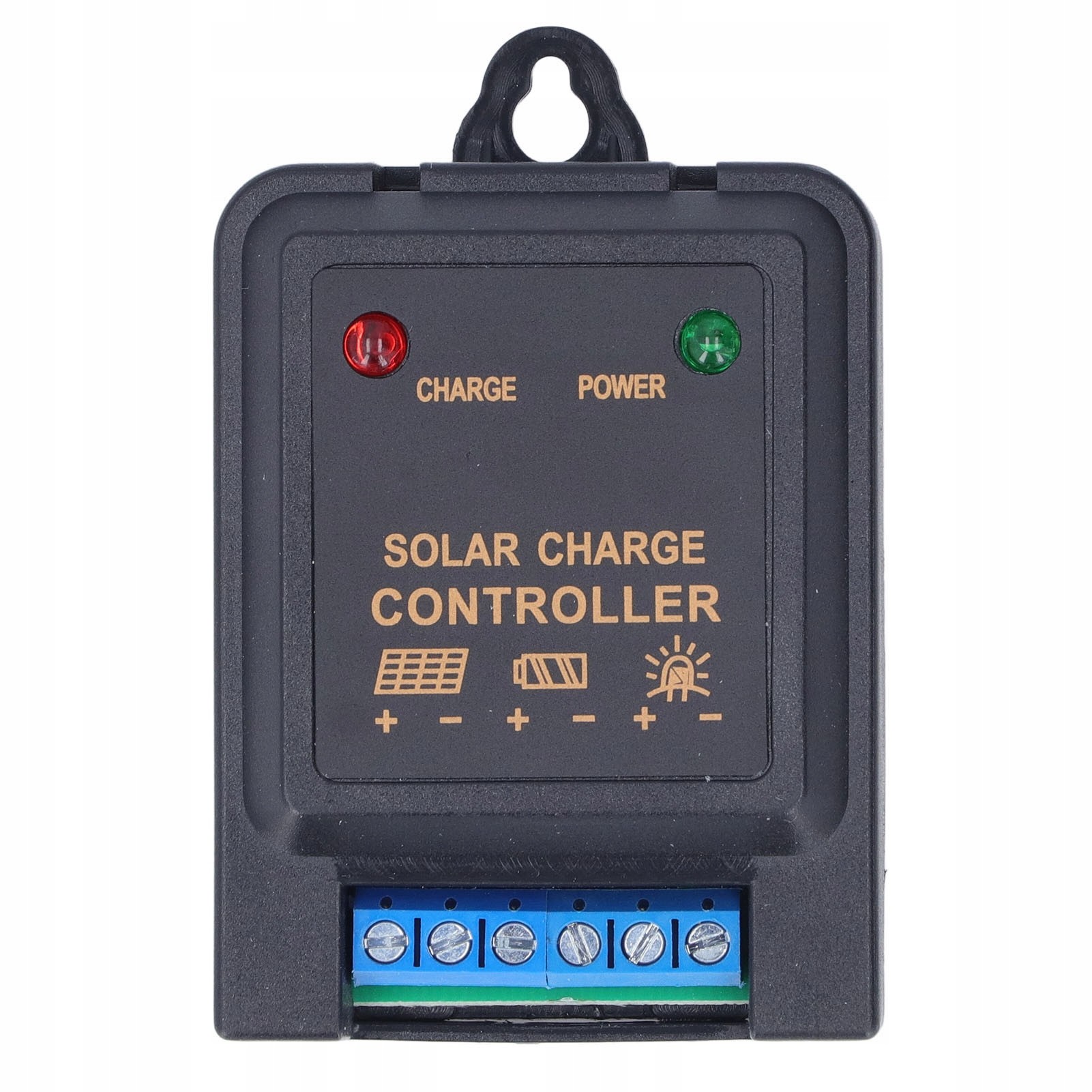

Solárny solárny regulátor PWM 3A

Funkcja:

1. Inteligentne sterowanie: ten kontroler ładowania słonecznego umożliwia kontrolę światła, kontrolę czasu, kontrolę biznesową i tak dalej, bardzo niezawodny.

2. Bezpieczne ładowanie: wyposażony w 3-stopniowy tryb ładowania PWM z silnym ładowaniem, zrównoważonym ładowaniem i ładowaniem pływającym.

3. Wyższe bezpieczeństwo: ma również zabezpieczenie przed przeładowaniem, zabezpieczenie przed rozładowaniem, zabezpieczenie nadprądowe, zabezpieczenie przed zwarciem i zabezpieczenie przed odwrotnym połączeniem.

4. Dobre dopasowanie: Idealny do systemów akumulatorowych 6 V i 12 V, regulator akumulatora ma konstrukcje typu domowego i ulicznego.

5. Łatwy w instalacji: Zaprojektowany, aby był lekki i kompaktowy, instalacja jest bardzo wygodna do zakończenia.

Specyfikacja:

Typ artykułu: regulator ładowania słonecznego

Model: JC0603

Materiał: ABS

Zastosowanie: Do kontroli ładowania i rozładowania energii słonecznej.

Napięcie znamionowe: 6 V lub 12 V.

Silne napięcie ładowania: 7,4 V lub 14,8 V.

Zrównoważone napięcie ładowania: 7,25 V lub 14,5 V.

Napięcie pływające: 6,85 V lub 13,7 V.

Ochrona pod napięciem: 5,4 V lub 10,8 V.

Odzyskiwanie zaciemnienia: 6,5 V lub 13 V.

Brak prądu obciążenia: ≤6mA

Spadek napięcia w obwodzie ładowania: ≤0,2 V

Spadek napięcia w obwodzie rozładowania: ≤0,1 V

Maksymalny prąd ładowania: 3A

Maksymalny prąd obciążenia: 3A

Ochrona kontrolera: ochrona przed przeciążeniem, ochrona przed odwrotnym połączeniem, ochrona przed nadmiernym rozładowaniem, ochrona przed nadmiernym ładowaniem, ochrona przed zwarciem itp.

Metoda ładowania: metoda regulacji PWM

Kontrola deszczu: Poczekaj, aż woda deszczowa w zlewie wsiąknie w linię kontroli deszczu.

Użyj wysokości: ≤5500m, powyżej 2000m należy zmniejszyć zużycie energii.

Temperatura pracy: -20 ℃ ~ 55 ℃

LED STATUS FUNKCJA ŁADOWANIE ZAMKNIĘTY W nocy lub akumulator nie jest podłączony ZAWSZE WŁĄCZONY Akumulator w stanie ładowania wyrównawczego ZASILANIE ZIELONA KONTROLKA WŁ.

Jak używać:

1. Środowisko instalacji: Zainstaluj w suchym i przewiewnym miejscu.

2. Metoda okablowania:

A. Akumulator, biegun dodatni znajduje się po lewej stronie i upewnij się, że połączenie jest prawidłowe.

B. Następnie podłącz płytkę akumulatora, biegun dodatni znajduje się po lewej stronie, połączenie jest prawidłowe, wskaźnik ładowania świeci się i przechodzi w stan ładowania. W przeciwnym razie sprawdź okablowanie.

C. Podłącz ponownie źródło światła, żarówka i biegun dodatni są po lewej stronie, połączenie jest prawidłowe, żarówka jest włączona, poza tym światło typu lampy ulicznej jest długo wyłączone w ciągu dnia, a podnapięcie i przepięcie są wyłączone przez długi czas. W przeciwnym razie sprawdź okablowanie.

D. Na koniec podłącz przewód sterujący deszczem, podłącz przewód sterujący deszczem do zlewu nad lampą i sprawdź, czy jest niezawodny. Przewód sterujący deszczem nie powinien być zbyt długi, nie dłuższy niż 1 metr. Zbyt długi wpłynie na czułość sterowania deszczem, im krótszy, tym bardziej czuły.

Uwaga: Powyższe kroki należy wykonać po kolei, w przeciwnym razie sterownik zostanie uszkodzony.

3. Kontroler zawiera przełącznik DIP, taktowanie kodów 8421, więc użytkownik musi otworzyć muszlę, aby działał prawidłowo.Po otwarciu obudowy widać przełącznik DIP.Poszczególne operacje są następujące:

Przełączniki DIP 1234 odpowiadają czasowi 8421, odpowiednio:

A. Jeśli użytkownik musi ustawić czas na 6 godzin, po prostu wybierz odpowiednie pokrętła 2 i 3, aby ustawić światło LED na 6 godzin w nocy. Na przykład, jeśli czas wynosi 11 godzin, po prostu wybierz wybierz odpowiednie kody wybierania 8, 2 i 1. Możesz ustawić diodę LED na 11 godzin w nocy.

B. Jeśli użytkownik wybierze wszystkie kody wybierania, 8421, w górę, kontroler domyślnie przełączy się na pełną kontrolę światła

C. Jeśli użytkownik wybierze wszystkie kody wybierania, 8421, w dół, kontroler domyślnie przełączy się na system użytkownika, a obciążenie ma wyjście 24H.

Lista pakietów:

1 x kontroler ładowania słonecznego
