Co to jest system EMS?

Zgodnie z definicją NFOŚ: ( sprawdź na stronie Funduszu)

Pod pojęciem EMS (ang. energy management system) rozumie się system zarządzania energią pozyskaną z mikroinstalacji fotowoltaicznej.

System ten umożliwia Inteligentne sterowanie przepływem energii pozyskanej z mikroinstalacji fotowoltaicznej pomiędzy bieżącym zużyciem urządzeń korzystających z energii elektrycznej, magazynem energii elektrycznej lub magazynem ciepła lub potrzebami chłodniczymi, według ustalonych priorytetów (bezpośrednie pokrycie potrzeb elektrycznych - magazynowanie energii elektrycznej - magazynowanie ciepła- pokrycie potrzeb chłodniczych) a w przypadku nadmiaru produkowanej energii - oddanie do sieci energetycznej.

Nie są kwalifikowane pojedyncze elementy np. inteligentne gniazdka.

Kwalifikowalność pojedynczego elementu jest uwzględniona w przypadku, gdy jest on częścią składową całego systemu zarządzania energią w budynku (HEMS/EMS).

Przykład działania EMS PVMonitor.pl w słoneczny dzień.

Nowość, możliwość płynnej zmiany mocy oddawanej na grzałkę (konieczne jest podłączenie dodatkowego elementu, który nie wchodzi w skład oferowanego urządzenia.

Płynna zmiana mocy oddawanej na grzałkę działa tak, że jeśli w danej chwili mamy nadwyżkę energii z PV w wysokości 500W to na grzałkę idzie 500W, jeśli za chwilę nadwyżka wyniesie 1500W to tyle zostanie skierowane na grzałkę.

Wykres produkcji z PV i zużycia domu. Zużycie precyzyjnie "goni" produkcję dla optymalizacji autokonsumpcji.

Zbiornik dogrzany w czasie nadprodukcji, wieczorem grzałka już się nie musiała załączyć, bo woda była gorąca.

I wszystko ze słońca...

Przykład działania EMS PVMonitor.pl w słoneczny dzień, w trakcie chwilowego zachmurzenia.

Nasz układ analizuje chwilową nadprodukcję i wielokrotnie załącza grzałkę, jak tylko pojawi się nadprodukcja.

Zbiornik dogrzany w czasie dziennej nadprodukcji, wieczorem grzałka już się nie musiała załączyć, bo woda była gorąca.

I wszystko ze słońca...

Nasz system inteligentnego zarządzania energią wyprodukowaną przez instalację PV analizuje chwilową produkcję z PV oraz chwilowe zużycie domu. Pomiary są dokonywane kilka razy na minutę.

Jeśli produkcja przewyższa zużycie zostaje uruchomiony stycznik załączający dodatkowy odbiornik w domu, co powoduje zwiększenie autokonsumpcji. W ten sposób można załączyć np. ładowanie zestawu akumulatorów (magazyn energii elektrycznej) lub grzałkę w zbiorniku CWU lub CO (magazyn energii cieplnej).

Możemy zaprogramować z jakim opóźnieniem ma zostać włączony stycznik przy pojawieniu się nadprodukcji, oraz z jakim opóźnieniem ma zostać wyłączony przy spadku nadprodukcji. Ma to na celu uniknięcia efektu "dyskoteki" czyli włączania i wyłączania co chwila jeśli np, przepływają małe chmury chwilowo zasłaniające słońce. Zwiększa to żywotność styczników.

System bazuje na pomiarze licznika dwukierunkowego, który należy zamontować ne wejściu zasilania domu.

Przez ten licznik ma przechodzić energia w obu kierunkach, czyli import i eksport.

Dodatkowo do modułu podłączamy dane o produkcji z PV.

Lista urządzeń obsługiwanych przez port komunikacyjna RS485 lub przez wifi (odczyt TCP/IP) znajduje się na naszej stronie w dziele pomoc ( https://pvmonitor.pl/pvmterminal.php).

Jeśli nie ma na liście Twojego inwertera , może się go uda dopisać.

A jeśli się nie uda to zawsze pomiar produkcji można zrobić montując dodatkowy licznik,

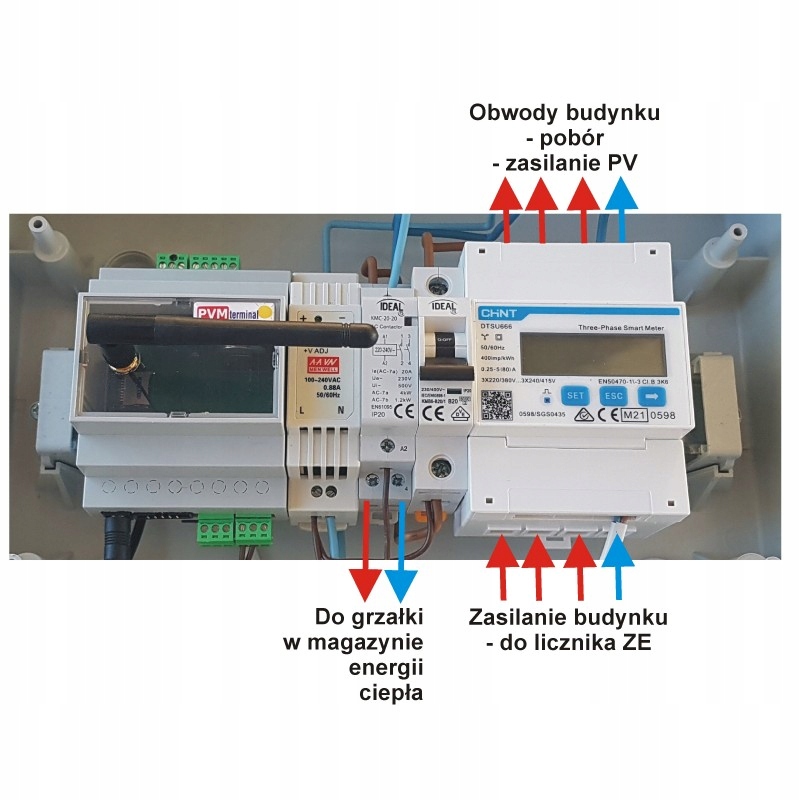

Jak podłączamy EMS PVMonitor.pl do domowej instalacji?

Wystarczy wpiąć kilka przewodów.

Potem chwila konfiguracji i działa...

Najważniejsze cechy produktu:

• obsługa do 4 wybranych urządzeń (kompatybilnych inwerterów, liczników, pomp ciepła) z portem RS485 i protokołem Modbus-RTU lub kartą TCP/IP, urządzenie obsługuje inwertery
• obsługa do 4 liczników energii elektrycznej (lub innych) wyposażonych w wyjście impulsowe SO, polecamy liczniki Orno 3F i Orno 1F
• wirtualne liczniki sumowane dla zużycia i generacji
• obsługa czujników:

- do 12 czujników temperatury DS18B20,

- czujnika ciśnienia BMP180,

- czujnika oświetlenia BH1750.

• unikalna funkcja: programowanie w języku LUA umożliwiające elastyczne dostosowanie funkcjonalności sterowania urządzeniami do potrzeb użytkownika, taryf, generacji, temperatur itp.
• 2 wewnętrzne przekaźniki
• sterowanie przez sieć WiFi czterema bezprzewodowymi przełącznikami SONOFF DIY
• możliwość podłączenia 4 dodatkowych przekaźników przez moduł rozszerzeń
• zapis danych pomiarowych na karcie SD (nie jest dołączona do zestawu)
• bezpłatne aktualizacje online (OTA-update) rozwijające funkcjonalność urządzenia

Parametry rozdzielnicy:

• Producent: NOARK
• Kolor produktu: jasnoszary
• Kolor RAL: 7035
• Rodzaj: rozdzielnice natynkowe wodoodporne
• Liczba rzędów: 1
• Szyna TH35 (DIN)
• Zaciski PE/N: tak
• Rodzaj drzwi: przezroczyste przyciemniane
• Liczba drzwi: 1
• Rodzaj zamka: zamek z tworzywa
• Możliwość plombowania: tak
• Rodzaj materiału: Akrylonitryl/styren/akrylan (ASA) bezhalogenowy
• Prąd znamionowy In: 63 A
• Znamionowe napięcie izolacji Ui: 690V AC / 1000V DC
• Klasa ochronności przeciwporażeniowej: II
• Stopień ochrony: IP65
• Odporność uderzeniowa: IK08
• Odporność na promieniowanie UV: tak
• Temperatura pracy: -25°C ÷ +60°C
• Certyfikaty: CE, RoHS
• Normy: EN 60670, EN 62208
