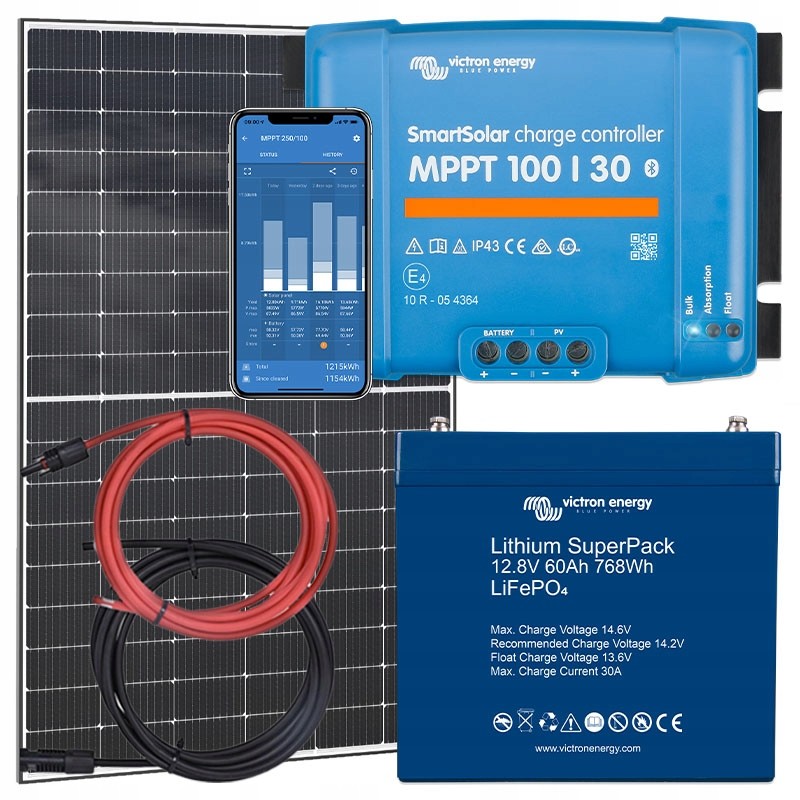

Zestaw zawiera:

Panel słoneczny Q.Peak DUO M-G11 - 400W

Dzięki opatentowanej technologii Q.ANTUM i zoptymalizowanemu połączeniu ogniw ze znacznie mniejszą liczbą szczelin, moduł ten zapewnia optymalną wydajność i uzysk. Samo zmniejszenie odległości między ogniwami słonecznymi Q.ANTUM poprawia wydajność nawet o 21,4%.

Q.PEAK DUO M-G11 został zaprojektowany z myślą o rzeczywistych warunkach. Przy niskim napromieniowaniu 200 W / m² nadal osiąga 98% swojej pierwotnej sprawności. Wydajność modułu słonecznego jest mierzona przy idealnym napromieniowaniu 1000 W / m².

Rama wykonana jest z zaawansowanego technologicznie stopu aluminium i posiada certyfikat na wysokie obciążenia śniegiem (6000 Pa) i wiatrem (4000 Pa).

PARAMETRY TECHNICZNE / MODEL: Q.Peak DUO M-G11 - 400W

MIN. WYDAJNOŚĆ W WARUNKACH STANDARD, STC (TOLERANCJA +5 W/−0 W):

• Moc w punkcie MPP [W]: 400
• Prąd zwarcia [A]: 13.54
• Napięcie jałowe [V]: 37.16
• Prąd w punkcie MPP [A]: 12.90
• Napięcie w punkcie MPP [V]: 31.00
• Efektywność [%]: ≥ 20.8
• MINIMALNA WYDAJNOŚĆ W NORMALNYCH WARUNKACH, NMOT²:
• Moc w punkcie MPP [W]: 300.1
• Prąd zwarcia [A]: 10.91
• Napięcie jałowe [V]: 35.04
• Prąd w punkcie MPP [A]: 10.16
• Napięcie w punkcie MPP [V]: 29.54

PARAMETRY MECHANICZNE

• Wymiary (Dł x Szer x Głęb) mm: 1692 x 1134 x 30 (łącznie z ramą)
• Szyba: 3,2mm termiczne wzmocnione antyrefleks
• Gniazdo: 53-101 mm x 32-60 mm x 15-18 mm
• Klasa ochronności: IP67, z diodami obejściowymi
• Waga [kg]: 21,2 kg
• Ogniw: 4mm² kabla; (+) > 1250 mm, (-) > 1250 mm
• Kolor ramy: Czarny, aluminium anodowane

Regulator Smart Solar 100V / 30A

Regulatory ładowania w wersji Smart Holenderskiego producenta Victron Energy to najbardziej zaawansowane urządzenia dostępne na rynku. Posiadają ultra szybki system śledzenia punktu mocy MPPT gwarantujący nawet do 50% więcej mocy niż w tradycyjnych regulatorach PWM. Umożliwiają również ładowanie w cieniu jak i w niekorzystnych warunkach oświetleniowych jakimi jest poranek oraz późne popołudnie.

Inteligentny algorytm unikalny dla firmy tzw. Battery Life Algoritm zarządza napięciem akumulatora w taki sposób aby maksymalnie przedłużyć jego żywotność. Aktualne napięcie podawane na akumulator żelowy ustalone jest na podstawie kilku parametrów. Sa nimi temperatura otoczenia, poziom naładowania akumulatora, napięcie akumulatora oraz faktyczna ilość prądu jaką przyjmuje akumulator. Algorytm Battery Life po naładowaniu obniża napięcie akumulatora tak aby bez potrzeby nie utrzymywać sztucznie wysokiego napięcia co ma wpływ na szybsze zużycie baterii.

Użytkownik posiada również możliwość zaprogramowania sposobu ładowania akumulatora. Wyboru typu akumulatora a także momentu rozłączenia i podłączenia systemu w zależności od napięcia baterii. Ponadto regulatory Smart umożliwiają realizację załączania napięcia dzień noc i mogą służyć jako regulatory ładowania do lamp solarnych lub innych urządzeń sterowanych za pomocą pory dnia.

Jednak najważniejsza funkcja to wbudowany w regulator interfejs BlueTooth. Za pomocą zwykłego telefonu komórkowego z systemem IOS, Android lub Windows możemy połączyć się do regulatora i dokonać całego programowania bez jakiejkolwiek ingerencji w urządzenie. Ponadto regulatory smart umożliwiają pełen monitoring systemu w czasie rzeczywistym jak i historycznym.

Po podłączeniu dowolnego telefonu komórkowego i zainstalowaniu bezpłatnej aplikacji pobranej ze sklepu internetowego np Google lub APStore możliwy jest dostęp do urządzenia przez połączenie bluetooth.Dzięki temu mamy możliwość pełnej konfiguracji takiej jak zmiana rodzaju akumulatora, włączenie światła nocnego, zmianę progów załączania i wyłączania regulatora w zależności od pory dnia a także możemy wyświetlać aktualny stan urządzenia. Możliwy jest również odczyt aktualnego napięcia paneli i akumulatora, prądów wchodzących i wychodzących a także wskazań historycznych. Regulator Smart solar to aktualnie najnowocześniejsze urządzenie dostępne na rynku jednocześnie dysponujące rewelacyjnym układem MPPT.

PARAMETRY/MODEL MPPT Smart Solar 100/30

• Napięcie akumulatora [V]: 12V lub 24V (auto)
• Maksymalny prąd obciążenia [A]: 30 A
• Automatyczne rozłączenie akumulatora: TAK
• Max moc [W] panela słonecznego: akumulator 12V -> 440Wakumulator 24V -> 880W
• Max napięcie [V] panela słonecznego: 100V
• Zużycie własne: 12V - 30 mW | 24V - 20 mW
• Ładowanie absorbcyjne: regulowane 14,4V / 28,8V
• Ładowanie spoczynkowe: regulowane 13,8V / 27,6V
• Rozłączenie przy rozładowaniu: 11,1V / 22,2V lub Battery Life
• Załączenie po naładowaniu: 13,1V / 26,2V lub Battery Life
• Komensacja temperatury: -16 mV / °C resp. -32 mV / °C
• Elastyczny algorytm ładowania: Tak
• Temperatura pracy: -35C - +60C

INSTALACJA I WYMIARY

• Wymiary SxWxG [mm]: 130 x 186 x 70 mm
• Waga [kg]: 1,3 kg

BEZPIECZEŃSTWO I OCHRONA

• Klasa ochrony: IP43 (elementy elektroniczne), IP22 (obszar przyłącza)
• Ochrona: przed odwrotną polaryzacją akumulatora (bezpiecznik), zbyt wysoką temperaturą, zwarciem wyjścia
• Standardy bezpieczeństwa: EN/IEC 62109-1, UL 1741, CSA C22.2

Akumulator LiFePO4 60Ah 12V z wbudowanym BMS

Akumulatory SuperPack Lithium to konstrukcja typowa dla akumulatorów LiFePO4 a więc, litowo żelazowo fosforanowa z w budowanym systemem sterującym BMS. charakteryzuje się niezwykłą trwałością oraz ilością cykli pracy 50% sięgającą aż 5000.

Akumulatory SuperPack są niezwykle łatwe w instalacji i nie wymagają żadnych dodatkowych elementów. Wewnętrzny wyłącznik odłączy akumulator w przypadku nadmiernego rozładowania, przeładowania lub wysokiej temperatury.

Dlaczego LiFePO4

Tradycyjny akumulator kwasowo-ołowiowy ulegnie przedwczesnej awarii z powodu zasiarczenia jeżeli:

• Działa w trybie deficytowym przez długi czas (tj. Akumulator rzadko lub wcale nie jest w pełni naładowany).

• Pozostanie częściowo naładowany lub gorzej, całkowicie rozładowany.

Akumulator litowo-jonowy nie musi być w pełni naładowany. Żywotność nawet nieznacznie poprawia się w przypadku częściowego naładowania zamiast pełnego naładowania. Jest to główna zaleta Li-ion w porównaniu z kwasem ołowiowym. Akumulatory SuperPack odcinają prąd ładowania lub rozładowania, gdy przekroczone zostaną maksymalne wartości znamionowe.

Sprawność energetyczna w obie strony (rozładowanie od 100% do 0% iz powrotem do 100% naładowania) przeciętnego akumulatora kwasowo-ołowiowego wynosi 80%. Wydajność energetyczna akumulatora litowo-jonowego w obie strony wynosi 92%.

Proces ładowania akumulatorów kwasowo-ołowiowych staje się szczególnie nieefektywny, gdy zostanie osiągnięty stan naładowania 80%, co skutkuje wydajnością 50% lub nawet mniej w systemach słonecznych, w których wymagana jest kilkudniowa rezerwa energii (akumulator działający w 70% do 100%). % stanu naładowania).

W przeciwieństwie do tego akumulator litowo-jonowy będzie nadal osiągał 90% wydajności nawet w warunkach płytkiego rozładowania. Można łączyć równolegle akumulatory można łączyć równolegle. Połączenie szeregowe jest niedozwolone. Używać tylko w pozycji pionowej.

Parametry / Model Victron Energy 60Ah LiFePO4

• Napięcie robocze nominalne [V]: 12,8V
• Pojemność [Ah]: 60 Ah
• Maksymalny prąd rozładowania / ładowania [A]: 80A
• Zalecany prąd rozładowania [A]: 30A
• Napięcie zakończenie rozładowania [V]: 10V
• Zalecany prąd ładowania [A]: 15A
• Zalecana napięcie ładowania: 14,2V - 14,4V

Instalacja i wymiary

• Wymiary SxWxG [mm]: 229x138x213
• Waga [kg]: 9.6 kg
• Śruby: M6

Wytrzymałość akumulatora

• 5000 cykli przy 50% rozładowaniu
• 3000 cykli przy 70% rozładowaniu
• 2500 cykli przy 80% rozładowaniu
• projektowana żywotność 20 lat

Złącze szeregowe MC4

Do każdego zestawu dołączamy komplet złącz MC4 umożliwiających wykonanie hermetycznego połączenia panela słonecznego z regulatorem ładowania. Sprzedawana przez nas panele wyposażone są firmowo w złącza MC4 umożliwiające łatwe i szybkie połączenie instalacji. Zastosowanie złącza MC4 gwarantuje bezstratne energetycznie połączenie oraz możliwość szybkiego rozłączenia panela słonecznego od układu w razie potrzeby. Jeżeli potrzebne są inne złącza lub ich większa ilość można dokupić je tutaj (złącza PV)

Przewód solarny do połączenia instalacji 2.5mm2/4mm2 - 5m

Do naszych zestawów dołączamy przewód umożliwiający wykonanie połączenia panela słonecznego do regulatora. Na przewodzie zaciśnięty jest konektor MC4 umożliwiający sprawne połączenie panela do regulatora ładowania. Dla zestawów zawierających akumulator na drugim końcu przewodów zarabiamy konektor do klem akumulatora. Po przecięciu przewodu można wykonać połączenie z panela do regulatora i z regulatora do akumulatora.

Zestawy z panelami 5W do 50W posiadają przewód LGY o przekroju 2.5 mm2. Zestawy z większymi panelami słonecznymi wyposażone są w przewód solarny odporny na promienie UV w podwójnej izolacji o średnicy 4 mm2. W każdym zestawie znajduje się 5 metrów przewodu czarnego oraz 5 metrów przewodu czerwonego. Możliwe jest przedłużenie przewodu dokupująć go tutaj (przewody solarne) w/g zasady. 2 m = 1 metr czerwonego i 1 metr czarnego. Zakupiony przewód zsumujemy i wykonamy żądaną odległość wraz z zaciśnięciem końcowej.
