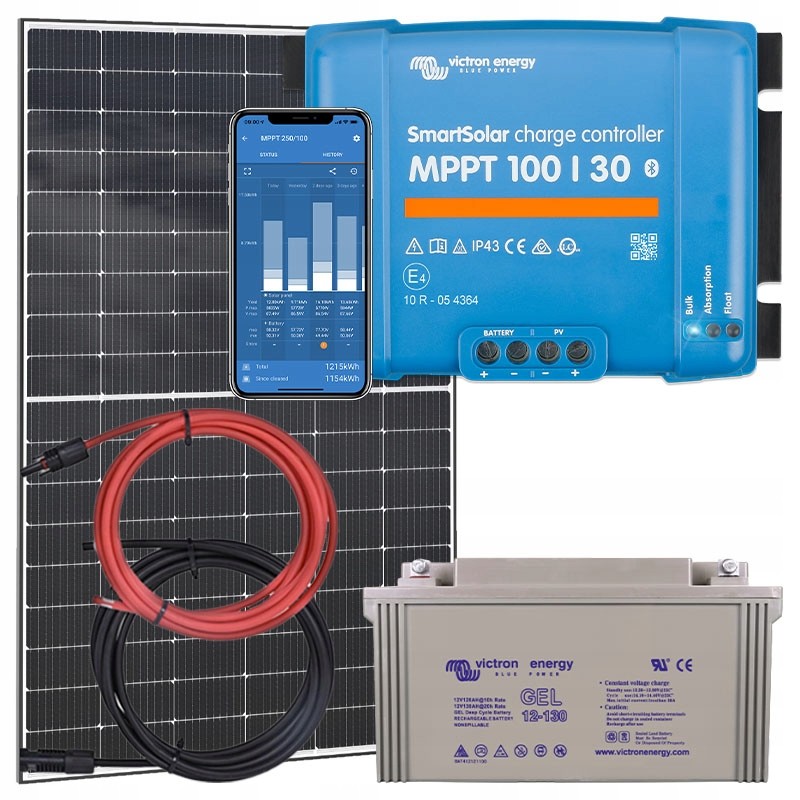

Zestaw zawiera:

Panel słoneczny Q.Peak DUO M-G11 - 400W

Dzięki opatentowanej technologii Q.ANTUM i zoptymalizowanemu połączeniu ogniw ze znacznie mniejszą liczbą szczelin, moduł ten zapewnia optymalną wydajność i uzysk. Samo zmniejszenie odległości między ogniwami słonecznymi Q.ANTUM poprawia wydajność nawet o 21,4%.

Q.PEAK DUO M-G11 został zaprojektowany z myślą o rzeczywistych warunkach. Przy niskim napromieniowaniu 200 W / m² nadal osiąga 98% swojej pierwotnej sprawności. Wydajność modułu słonecznego jest mierzona przy idealnym napromieniowaniu 1000 W / m².

Rama wykonana jest z zaawansowanego technologicznie stopu aluminium i posiada certyfikat na wysokie obciążenia śniegiem (6000 Pa) i wiatrem (4000 Pa).

PARAMETRY TECHNICZNE / MODEL: Q.Peak DUO M-G11 - 400W

MIN. WYDAJNOŚĆ W WARUNKACH STANDARD, STC (TOLERANCJA +5 W/−0 W):

• Moc w punkcie MPP [W]: 400
• Prąd zwarcia [A]: 13.54
• Napięcie jałowe [V]: 37.16
• Prąd w punkcie MPP [A]: 12.90
• Napięcie w punkcie MPP [V]: 31.00
• Efektywność [%]: ≥ 20.8
• MINIMALNA WYDAJNOŚĆ W NORMALNYCH WARUNKACH, NMOT²:
• Moc w punkcie MPP [W]: 300.1
• Prąd zwarcia [A]: 10.91
• Napięcie jałowe [V]: 35.04
• Prąd w punkcie MPP [A]: 10.16
• Napięcie w punkcie MPP [V]: 29.54

PARAMETRY MECHANICZNE

• Wymiary (Dł x Szer x Głęb) mm: 1692 x 1134 x 30 (łącznie z ramą)
• Szyba: 3,2mm termiczne wzmocnione antyrefleks
• Gniazdo: 53-101 mm x 32-60 mm x 15-18 mm
• Klasa ochronności: IP67, z diodami obejściowymi
• Waga [kg]: 21,2 kg
• Ogniw: 4mm² kabla; (+) > 1250 mm, (-) > 1250 mm
• Kolor ramy: Czarny, aluminium anodowane

Regulator Smart Solar 100V / 30A

Regulatory ładowania w wersji Smart Holenderskiego producenta Victron Energy to najbardziej zaawansowane urządzenia dostępne na rynku. Posiadają ultra szybki system śledzenia punktu mocy MPPT gwarantujący nawet do 50% więcej mocy niż w tradycyjnych regulatorach PWM. Umożliwiają również ładowanie w cieniu jak i w niekorzystnych warunkach oświetleniowych jakimi jest poranek oraz późne popołudnie.

Inteligentny algorytm unikalny dla firmy tzw. Battery Life Algoritm zarządza napięciem akumulatora w taki sposób aby maksymalnie przedłużyć jego żywotność. Aktualne napięcie podawane na akumulator żelowy ustalone jest na podstawie kilku parametrów. Sa nimi temperatura otoczenia, poziom naładowania akumulatora, napięcie akumulatora oraz faktyczna ilość prądu jaką przyjmuje akumulator. Algorytm Battery Life po naładowaniu obniża napięcie akumulatora tak aby bez potrzeby nie utrzymywać sztucznie wysokiego napięcia co ma wpływ na szybsze zużycie baterii.

Użytkownik posiada również możliwość zaprogramowania sposobu ładowania akumulatora. Wyboru typu akumulatora a także momentu rozłączenia i podłączenia systemu w zależności od napięcia baterii. Ponadto regulatory Smart umożliwiają realizację załączania napięcia dzień noc i mogą służyć jako regulatory ładowania do lamp solarnych lub innych urządzeń sterowanych za pomocą pory dnia.

Jednak najważniejsza funkcja to wbudowany w regulator interfejs BlueTooth. Za pomocą zwykłego telefonu komórkowego z systemem IOS, Android lub Windows możemy połączyć się do regulatora i dokonać całego programowania bez jakiejkolwiek ingerencji w urządzenie. Ponadto regulatory smart umożliwiają pełen monitoring systemu w czasie rzeczywistym jak i historycznym.

Po podłączeniu dowolnego telefonu komórkowego i zainstalowaniu bezpłatnej aplikacji pobranej ze sklepu internetowego np Google lub APStore możliwy jest dostęp do urządzenia przez połączenie bluetooth.Dzięki temu mamy możliwość pełnej konfiguracji takiej jak zmiana rodzaju akumulatora, włączenie światła nocnego, zmianę progów załączania i wyłączania regulatora w zależności od pory dnia a także możemy wyświetlać aktualny stan urządzenia. Możliwy jest również odczyt aktualnego napięcia paneli i akumulatora, prądów wchodzących i wychodzących a także wskazań historycznych. Regulator Smart solar to aktualnie najnowocześniejsze urządzenie dostępne na rynku jednocześnie dysponujące rewelacyjnym układem MPPT.

Parametry / Model: MPPT Smart Solar 100/30

• Napięcie akumulatora [V]: 12V lub 24V (auto)
• Maksymalny prąd obciążenia [A]: 30 A
• Automatyczne rozłączenie akumulatora.: TAK
• Nominalna moc PV, 12 V 1a,b): 440W
• Nominalna moc PV, 24 V 1a,b): 880W
• Maksymalne napięcie otwartego obwodu PV: 100V
• Max. Prąd zwarciowy PV: 35A
• Maksymalna wydajność: 98%
• Konsumpcja własna: 12 V: 30 mA 24 V: 20 mA
• Napięcie ładowania "absorpcja": Ustawienie domyślne: 14,4 V / 28,8 V (regulowane)
• Napięcie ładowania "float" (płynne): Ustawienie domyślne: 13,8 V / 27,6 V (regulowane)
• Algorytm ładowania: Wielostopniowy adaptacyjny
• Kompensacja temperatury: -16 mV / °C wzgl. -32 mV / °C
• Zabezpieczenie: Odwrotna polaryzacja PV, zwarcie na wyjściu, przekroczenie temperatury
• Temperatura pracy: -30 do +60 °C (pełna moc znamionowa do 40 °C)
• Wilgotność: 95 %, bez kondensacji

INSTALACJA I WYMIARY

• Wymiary SxWxG [mm]: 130 x 186 x 70 mm
• Waga [kg]: 1,3 kg
• Zaciski mocy: 16 mm² / AWG6w

BEZPIECZEŃSTWO I OCHRONA

• Klasa ochrony: IP43 (elementy elektroniczne), IP22 (obszar przyłącza)
• Standardy bezpieczeństwa: EN/IEC 62109-1, UL 1741, CSA C22.2

Akumulator żelowy GEL 130Ah 12V

Wszystkie akumulatory żelowe Victron Energy to najwyższa światowa jakość dedykowana do profesjonalnych systemów solarnych pracujących wyspowo. Akumulatory VE zapewniają bardzo wysoką sprawność w połączeniu z trwałością do 12 lat. Holenderska firma Victron Energy, znana ze swojego profesjonalnego podejścia do systemów energii odnawialnej, oferuje produkty o klasę wyższa od powszechnie dostępnych akumulatorów żelowych. Decydując się na zakup tej serii produktów wybieracie Państwo stabilność oraz bezproblemową pracę na lata. Akumulatory żelowe cechują się wysoką wydajnością przy małym prądzie rozładowania. W takiej sytuacji mogą oddać większy ładunek niż mają nominalnie zgromadzony. Akumulatory Victron Energy GEL zalecamy do wszstkich profesjonalnych systemów zasilania solarnego.

PARAMETRY/MODEL Victron Energy 130 Ah 12V

• Napięcie robocze [V]: 12V
• Pojemność [Ah]: 130 Ah
• Napięcie ładowania praca cykliczna [V]: 14.1V – 14.4V
• Napięcie ładowania praca standby [W]: 13.5V – 13,8V
• Napięcie przechowywania [V]: 13.2V – 13.5V

INSTALACJA I WYMIARY

• Wymiary SxWxG [mm]: 410mm x 176mm x 227mm
• Waga [kg]: 38 kg

WYTRZYMAŁOŚĆ AKUMULATORA

• 1800 cykli przy 20% rozładowaniu
• 750 cykli przy 50% rozładowaniu
• 500 cykli przy 80% rozładowaniu
• projektowana żywotność 12 Lat tryb FLOAT

Złącze szeregowe MC4

Do każdego zestawu dołączamy komplet złącz MC4 umożliwiających wykonanie hermetycznego połączenia panela słonecznego z regulatorem ładowania. Sprzedawana przez nas panele wyposażone są firmowo w złącza MC4 umożliwiające łatwe i szybkie połączenie instalacji. Zastosowanie złącza MC4 gwarantuje bezstratne energetycznie połączenie oraz możliwość szybkiego rozłączenia panela słonecznego od układu w razie potrzeby. Jeżeli potrzebne są inne złącza lub ich większa ilość można dokupić je tutaj (złącza PV)

Przewód solarny do połączenia instalacji 2.5mm2/4mm2 - 5m

Do naszych zestawów dołączamy przewód umożliwiający wykonanie połączenia panela słonecznego do regulatora. Na przewodzie zaciśnięty jest konektor MC4 umożliwiający sprawne połączenie panela do regulatora ładowania. Dla zestawów zawierających akumulator na drugim końcu przewodów zarabiamy konektor do klem akumulatora. Po przecięciu przewodu można wykonać połączenie z panela do regulatora i z regulatora do akumulatora.

Zestawy z panelami 5W do 50W posiadają przewód LGY o przekroju 2.5 mm2. Zestawy z większymi panelami słonecznymi wyposażone są w przewód solarny odporny na promienie UV w podwójnej izolacji o średnicy 4 mm2. W każdym zestawie znajduje się 5 metrów przewodu czarnego oraz 5 metrów przewodu czerwonego. Możliwe jest przedłużenie przewodu dokupująć go tutaj (przewody solarne) w/g zasady. 2 m = 1 metr czerwonego i 1 metr czarnego. Zakupiony przewód zsumujemy i wykonamy żądaną odległość wraz z zaciśnięciem końcowej.
