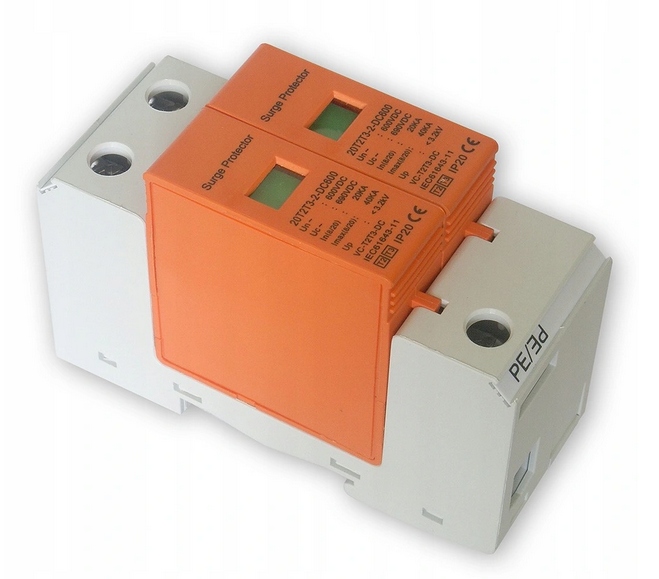

Warystorowy ogranicznik przepięć do syst. fotowoltaicznych 600 KOD: SOLINV-144

Ograniczniki DC zostały opracowane specjalnie dla systemów bezpośrednich sieci fotowoltaicznych (PV) .

DANE TECHNICZNE:

Symbol: 20T2T3-2-DC600

Maks. napięcie robocze (Uc): 600 V DC

Znamionowy prąd wyładowczy (In, 8/20 μs): 40/20 kA

Poziom ochrony (Up): <3,2 kV

Zalecany bezpiecznik: 125 A gG

Dopuszczalny prąd zwarciowy: 25 kA/AC

Czas reakcji: <25 ns

Prąd wyciekowy przy Uc: <1,5 mA

Poziom ochrony: IP 20

Temperatura otoczenia: –40 °C ÷ +80 °C

Złącze: Zaciskowe na śrubę

Urządzenia ochronne wbudowane: warystor

Sposób montażu: Szyna TH 7,5×35 mm

Styk sygnałowy: brak

Wskaźnik poprawności działania: Czerwony wskaźnik optyczny

UWAGA: Wskaźnik poprawności działania zasygnalizuje awarię (poprzez zmianę koloru) tylko w przypadku gwałtownego przepięcia. W przypadku dużej ilości mniejszych przepięć następuje uszkodzenie zabezpieczenia w postaci warystorów - bez widocznej zmiany na wskaźniku (w postaci zmiany koloru z zielonego na czerwony). Po wymianie wkładek ogranicznik ponownie będzie spełniał swoją funkcjonalność.

Rozmiar przewodu do połączeń:

drut: 6 ÷ 35 mm²

linka: 6 ÷ 25 mm²

Odporność obudowy na ogień: UL94-V0

UWAGA: Organicznik przepięć ulega naturalnemu zużyciu podczas użytkowania i z tego powodu należy dokonywać okresowych pomiarów parametrów. W przypadku zużycia należy wymienić wkładki.
