ZESTAW DO GRZANIA WODY

W BOJLERACH

6 x 315W

 MPPT SOLAR BOOST

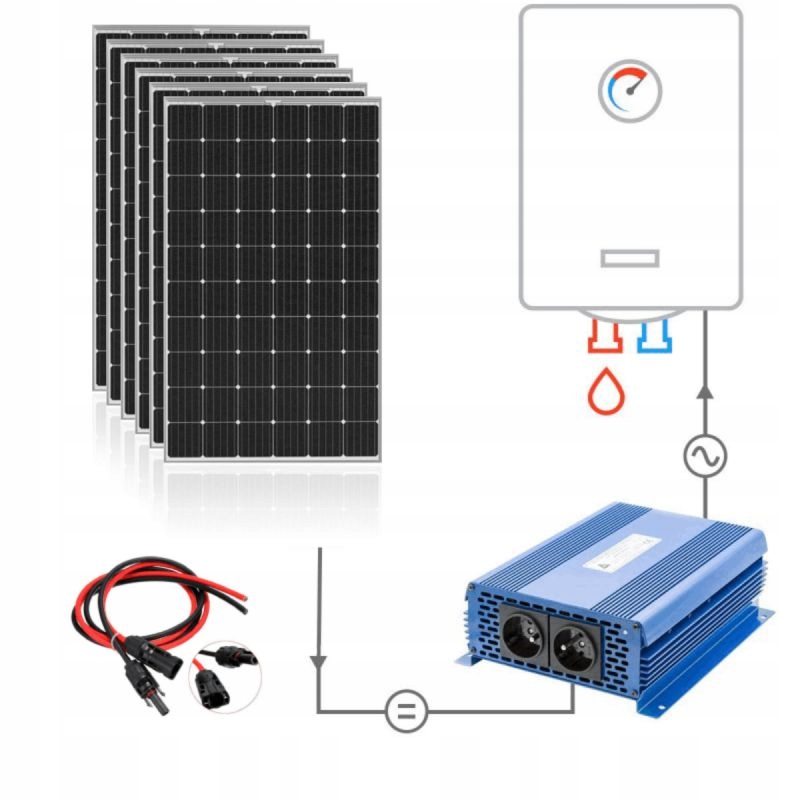

Zestaw zawiera:

6x MODUŁ FOTOWOLTAICZNY 315W JBG2-PF60SBF

Przetwornicę ECO Solar Boost MPPT-3000 3kW

2x 30m kabel czerwony i czarny 4mm zakończony z konektorami MC 4

Opis ogólny

System wymaga podłączenia 6 sztuk typowych paneli fotowoltaicznych o napięciu roboczym około 33V lub odpowiedniej ilości innych, oraz odbiornika energii np. bojler elektryczny, ogrzewanie podłogowe.

Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

Maksymalna moc sytemu to 3kW, przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie oraz wyjście zależne "2", które włączane jest gdy na wyjściu nr "1" nie jest pobierana energia i wyłączane gdy energia znowu jest pobierana z wyjścia "1"

Przetwornica ECO Solar Boost MPPT-3000 3kW, umożliwia bezpośrednie zastosowanie systemu modułów fotowoltaicznych do zasilania urządzeń grzewczych, takich jak bojlery elektryczne, maty grzewcze itp.

Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy.

Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu modułów fotowoltaicznych była maksymalna.

Dane techniczne

• Przetwornica: SOLARNA PRZETWORNICA NAPIĘCIA ECO Solar Boost MPPT-3000
• Napięcie wejściowe [VDC]: 120 do 350 (VDC)
• Napięcie wyjściowe [VAC]: 120 do 350 (VAC)
• Moc maksymalna: 3 kW
• Funkcja MPPT: TAK
• Połączenie paneli PV: szeregowe, lub szeregowo równoległe
• Przebieg napięcia na wyjściu: modyfikowany sinus
• Wyjście VAC Nr 1: priorytetowe
• Wyjście VAC Nr 2: Zależne *
• Zabezpieczenie pod/nadnapięciowe: TAK
• Zabezpieczenie termiczne: TAK
• Zabezpieczenie przeciążeniowe: TAK
• Temperatura pracy: -25°C ~ +55°C
• Sprawność: >94%
• Chłodzenie: Aktywne
• Złącze zasilania: Złącze śrubowe M6
• Gniazdo wyjściowe 230V: 2 x E (z bolcem)
• Obudowa: Aluminium
• Stopień ochrony (IP): IP21
• Wymiary LxWxH [mm]: 290x190x80
• Waga [kg]: 2.4 kg

• Panel monokrystaliczny 315 to jeden z produktów o zwiększonej mocy. Nadaje się jako ogniwo w bateriach słonecznych w gospodarstwach domowych i jako zasilanie większych obiektów. Dostarcza energii nawet w porach, kiedy oświetlenie jest słabe, czyli rano, wieczorem, a nawet w dni pochmurne. Może pracować w różnych warunkach pogodowych i temperaturach.
• Moduł Fotowoltaiczny: JBG2-MF60SBF-315
• Moc maksymalna Pmax: 315 W
• Napięcie jałowe Voc: 39,32V
• Prąd zwarciowy Isc: 9,77A
• Napięcie mocy maksymalnej: 33,50V
• Natężenie mocy maksymalnej: 9,42A
• Tolerancja mocy: 0-+3%
• Sprawność: 19,65%
• Temperaturowy wskaźnik prądu Isc: +0,033%/◦C
• Temperaturowy wskaźnik napięcia Voc: -0,29%/◦C
• Temperaturowy wskaźnik mocy Pmax: -0,39%/◦C
• Wymiary: 1654 x 989 x 38 mm
• Waga: 18
• Ogniwa: monokrystaliczne
• Rama: Anodyzowane aluminium
• Szyba: Szkło hartowane o wysokiej przeźroczystości, grubość 3,2mm

Kabel solarny stosowany w instalacjach fotowoltaicznych do połączeń pomiędzy poszczególnymi panelami fotowoltaicznymi oraz pomiędzy panelami a inwerterem.

Przewód odporny na otarcia, pęknięcia, promieniowanie UV, ozon, wodę itp. Odporny na warunki atmosferyczne – co pozwala na wykorzystanie w okresie równym okresowi żywotności systemu fotowoltaicznego.

Konektory szeregowe typu MC4 służą do łączenia hermetycznie kabli solarnych. Odpowiednie dla kabli solarnych 2,5 mm2, 4 mm2 i 6 mm2 . Łączenie kabli solarnych za pomocą naszych konektorów odbywa się szybko i niezawodnie.

Konektory szeregowe typu MC4 służą do łączenia hermetycznie kabli solarnych. Odpowiednie dla kabli solarnych 2,5 mm2, 4 mm2 i 6 mm2 . Łączenie kabli solarnych za pomocą naszych konektorów odbywa się szybko i niezawodnie. Konektory posiadają certyfikat TUV. Stopień ochrony IP67. Idealnie sprawdzają się w trudnych warunkach zewnętrznych. Złącze gwarantuje stabilne połączenie.
