Hybrydowy kontroler ładowania akumulatorów 24V/48V wiatrowo-solarny o mocy całkowitej 2800W do turbiny wiatrowej max 1600W i paneli PV do 1200W.                 Uwaga! Nie do 12V instalacji akumulatorów!

Bardzo prosty w obsłudze i niezwykle wydajny system ładowania akumulatora z turbiny wiatrowej i/lub paneli słonecznych. Jedno z najbardziej funkcjonalnych i ekonomicznych rozwiań.

W przypadku naładowania akumulatorów i przy zbyt silnym wietrze hamuje turbinę, a panele PV rozłącza.

Opis działania

Prąd ładowania turbiny wiatrowej i prąd ładowania paneli słonecznych są od siebie niezależne/różne, co może powodować, że kontroler turbiny wiatrowej lub kontroler solarny muszą używać niezależnego sterownia (np. ponieważ sam kontroler turbiny wiatrowej nie może korzystać z funkcji kontroli natężenia oświetlenia).

Do ładowania turbiny wiatrowej przyjęto tu technologię wspomagającą MPPT, która sprawia, że ​​przy niskiej prędkości wiatru energia elektryczna turbiny wiatrowej może być nadal przetwarzana na prąd ładowania. Często nazywane jest to podbijaniem napięcia chociaż działa nieco inaczej.

W przypadku dużej prędkości wiatru, lub kiedy moc turbiny wiatrowej wykracza poza zakres akumulatora i odbioru prądu przez połączone odbiorniki, sterownik natychmiast uruchomi funkcję zrzutu obciążenia na dołączony rezystor hamujący w celu ochrony systemu.

Ładowanie słoneczne realizowane jest za pomocą szeregowej technologii PWM, która sprawia, że ​​zużycie energii przez sterownik jest niewielkie, a system bardziej stabilny.

Można ustawić tryb pracy załączania odbiorników, tryb kontroli zmierzchowej, funkcję kontroli czasu itp. Użytkownik może skonfigurować zgodnie z wymaganiami dla własnej kombinacji.

Interfejs kontrolera posiada ekran LCD i czteroprzyciskowy tryb pracy, użytkownik może korzystać z prostego i łatwego w użyciu, przejrzystego i łatwego do zrozumienia, wygodnego i szybkiego menu.

Zastosowany kontroler posiada doskonałą funkcją ochrony, w tym: przeciążeniowe, automatyczne hamowanie nadnapięciowe, odwrotne podłączenie akumulatora, zabezpieczenie przed zwrotnym prądem paneli itp.

Parametry techniczne

Znamionowe napięcie systemu 24V, 48V, 24/48 AUTO

Model GPI-2080K

Odpowiednio w kolumnie pierwszej dla akumulatora 24V w drugiej dla akumulatora 48V

Dopuszczalna moc energii wiatrowej 800W, 1600W

Znamionowa moc PV 600W, 1200W

Maksymalne napięcie wejściowe

Turbiny wiatrowej ≤140V paneli słonecznych ≤105V

Dodatkowo muszą być spełnione trzy poniższe parametry:

1. (Moc znamionowa wiatru + moc znamionowa PV)/napięcie systemu ≤ 40A
2. Moc znamionowa wiatru/napięcie znamionowe układu ≤ 25A
3. Moc znamionowa PV/moc znamionowa systemu ≤ 25A

Prąd jałowy (DC) ≤ 0.05A

Tryb zasilania kontrolera z akumulatora lub z energii słonecznej

Tryb pracy: Funkcja ładowania MPPT turbiny wiatrowej, zrzut obciążenia na rezystor PWM, funkcja ograniczania prądu PWM

Tryb obciążenia wyjścia: Sterowanie światłem włączone (tryb zmierzchowy). Sterowanie światłem wyłączone (3 tryby regulowane)

Wskazania wyświetlacza LCD: napięcie, procent naładowania akumulatora, prąd, tryby pracy obciążenia, itp.

Rodzaje zabezpieczeń: odwrotna polaryzacja PV, akumulatory - zabezpieczenie przed otwartym obwodem, akumulatory - odwrotna polaryzacja, nadprądowe i nadnapięciowe zabezpieczanie rezystorem hamującym, zabezpieczenie przed przeciążeniem, itp.

Tryb chłodzenia: pasywne rozpraszanie ciepła na aluminiowym radiatorze i samoschładzanie

Temperatura pracy/wilgotność względna: -25 ℃ ~ + 80 ℃ /0 ~ 90%, bez kondensacji

Masa netto/waga brutto: 2.35/2.85kg

Rozmiar kontrolera/rozmiar opakowania 167mm * 145.5mm * 61.8mm/360mm * 250mm * 120mm

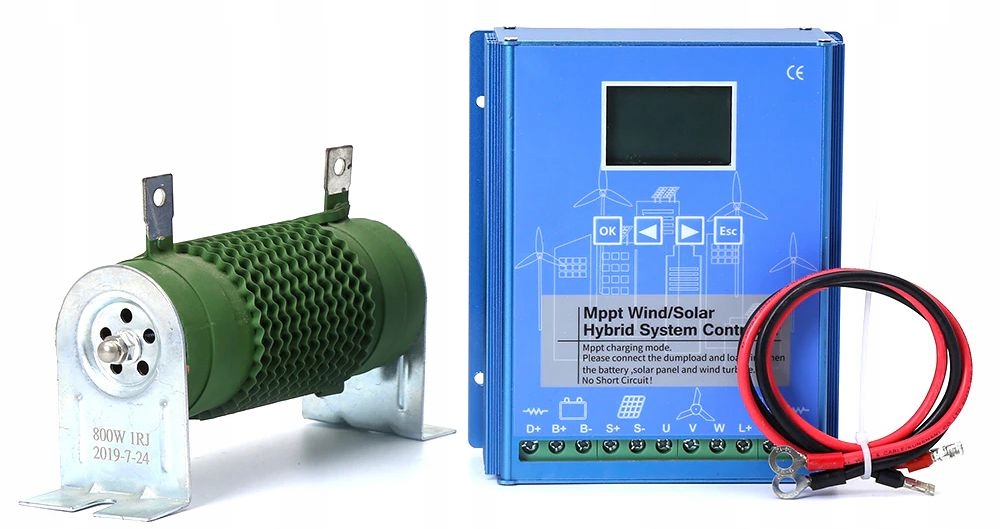

Zawartość paczki (kontroler + rezystor zrzutowy)

W wiatrowo-solarnym układzie moc paneli słonecznych w stosunku do mocy turbiny wiatrowej jest bardzo stabilnym źródłem zasilania, więc  hybrydowy kontroler wiatrowo-słoneczny jest projektowany głównie dla turbiny wiatrowej w technologii ładowania MPPT i funkcji bezstopniowego obciążenia, tym bardziej, że panele słoneczne korzystają z prostej i wydajnej technologii ładowania PWM.

Booster MPPT (podbijanie napięcia przy słabszym wietrze) stosuje się zwłaszcza kiedy energii wiatru nie wystarcza do utrzymania generatora w stanie umożliwiającym ładowanie akumulatora (zbyt małe obroty/zbyt niskie napięcie). Ogólna zasada działania jest taka: turbina wiatrowa przy pewnej prędkości wiatru osiąga znamionową prędkość, wynikowe napięcie i moc mogą nie osiągać mocy znamionowej. Poprzez analizowanie w czasie rzeczywistym turbiny parametrów wiatrowej, za pomocą obwodu podwyższającego napięcie dostosowujemy prąd do napięcia akumulatora zgodnie z wymaganiami systemu. Za pomocą algorytmu programowego MPPT wysycamy z turbiny wiatrowej jak najwięcej energii.

Bezstopniowa funkcja obciążenia skierowana jest głównie w przypadku, kiedy występuje nadwyżka energii. Produkcja energii przez turbinę wiatrową rozładuje się na rezystorze obciążenia podłączonym do dedykowanego dla kontrolera zaciskach rezystora.

Instalacja i podłączenia elektryczne

1. Wprowadzenie do produktu

Ten rodzaj kontrolera hybrydowego ma zastosowanie np. do oświetlenia ulicznego gdzie jego specjalna konstrukcja dla małych wyspowych  systemów zasilania z wiatru i paneli słonecznych będzie bezpiecznie i skutecznie współpracować z akumulatorami.

1.1 Funkcje i funkcji

• Generator wiatrowy MPPT z funkcją ładowania.
• PWM obciążenie zrzutowe turbiny wiatrowej, zewnętrzna odporność na obciążenia zrzutowe, inteligentne rozłączenie ładowania słonecznego.
• Podwójna moc funkcja zasilania: bateria + zasilanie słoneczne.
• Wyświetlacz LCD wyświetla parametry, takie jak napięcie i prąd wiatru, energii słonecznej i obciążenia. Niektóre parametry mogą być ustawione przez użytkowników.
• Wyjście DC z trzema trybami zasilania.
• Wewnętrzna płytka sterownika jest pokryta powłoką ceramiczną w celu zapobiegania gromadzeniu kurzu, wilgoci i elektryczności statycznej.

Przegląd ekranu LCD (domyślny interfejs)

Zabezpieczenia opis/wyjaśnienie

Odwrócone ładowanie Ochrona paneli

Na przykład w nocy napięcie akumulatora może być wyższe niż w panelu słonecznym. Kontroler zabezpiecza akumulator przed ładowaniem panelu słonecznego.

Ochrona przed odwrotną polaryzacją akumulatorów

Gdy polaryzacja baterii jest odwrócona, kontroler nie działa i nie włączy wyświetlacza. Bezpiecznik zabezpiecza obwód wewnętrzny. Jeżeli bateria po prawidłowym podłączeniu nie działa prawidłowo, wystarczy wymienić bezpiecznik.

Zabezpieczenie obwodu otwartego akumulatora

Po długotrwałym użytkowaniu bateria może być rozwarta lub słaby styk. Kontroler może chronić się przed uszkodzeniem. Regularnie sprawdzaj połączenie

Nadnapięciowe, nadprądowe, zabezpieczenie przed przeciążeniem

Gdy jest silny wiatr lub nadmierne napięcie, kontroler automatycznie uruchomi funkcję hamowania, aby chronić generator wiatrowy i akumulator. Kontroler automatycznie odetnie obwód, gdy na wyjściu pojawi się przepięcie.

Ochrona przed piorunami

Ochrona odgromowa odnosi się do ostatniego poziomu ochrony niezbędnego dla sprzętu. W obszarach narażonych na wyładowania piorunowe potrzebne są specjalne urządzenia odgromowe i inne elementy wielopoziomowego systemu ochrony odgromowej. Wymaga indywidulanej instalacji. Jest to w gestii instalatora, jeśli użytkownik potrzebuje tej funkcji.

Parametry pracy

1. kontroler powinien znajdować się w czystym, suchym i wentylowanym środowisku.
2. Unikaj bezpośredniego światła słonecznego i słońca, deszczu, wilgotnej mgły otoczenia.
3. Unikaj miejsc zapylonych, pyłu w środowisku.
4. Baterię należy umieścić w odległości 0,5 m lub więcej.
5. Surowo zabronione jest stosowanie w łatwopalnych, wybuchowych środowiskach gazowych, strzec od ognia i iskier!
6. Temperatura otoczenia -25 stopni - +50 stopni.
7. Wilgotność względna powietrza mniejsza niż 85% (25 stopni +/- 5 stopni).

Bezpieczeństwo i ochrona:

Sterownik posiada funkcję przeciwdziałania skokowi energii słonecznej, przed odwrotnym podłączeniem akumulatora, przerwaniem obwodu akumulatora, ochronę odgromową, na prędkość wiatru i ochronę przed przepięciem.

Uwaga: ochrona odgromowa odnosi się do ostatniego poziomu ochrony, sprzętu niezbędnego dla obszarów narażonych na wyładowania atmosferyczne, należy zastosować specjalny wielostopniowy system ochrony odgromowej urządzenia odgromowego itp.

ZASTOSOWANIE

Kontrolery hybrydowe mogą pracować w systemie z samym wiatrakiem, z samymi panelami lub łącznie, ale zawsze muszą być podłączone do akumulatorów. Sterując ładowaniem akumulatora zapewniają optymalne warunki ich eksploatacji. Są powszechnie używane w systemach zasilania oświetlenia autonomicznego i innych odbiorników zasilanych prądem z akumulatorów. Stanowią niezbędny element każdego hybrydowego systemu zasilania energia odnawialną.
