Elektrownia słoneczna 800Wp na balkon lub taras - zestaw

Panele słoneczne na balkonie zasada działania.

Oferowany zestaw przeznaczony jest do montażu na balkonie lub w innym dogodnym miejscu wszędzie tam gdzie nie ma możliwości budowy tradycyjnej dużej elektrowni słonecznej bez akumulatorowej. Zestaw przeznaczony jest do samodzielnego montażu oraz do samodzielnego zgłoszenia do zakładu energetycznego. Zestaw oferuje mocy ciągłej przy idealnym nasłonecznieniu. Energia elektryczna w pierwszej kolejności jest zużywana przez odbiorniki domowe w następnym wysyłana jest do sieci energetycznej gdzie po zgłoszeniu instalacji do zakładu energetycznego będzie ona mogła być odsprzedawana po obowiązujących stawkach.

Montaż paneli słonecznych na balkonie.

Jest niezwykle łatwy. Do dołączonego inwertera wystarczy podłączyć dwa panele słoneczne, które znajdują się w zestawie - wtyczki są hermetyczne i pasują do siebie. Następnie wtyczkę 230V od inwertera należy połączyć z rozdzielnica lub z najbliższym gniazdkiem elektrycznym zgodnie z połączeniem elektrycznym. L - Faza, N - Zero, PE - przewód ochronny. Zalecamy również stosowanie bezpiecznika o mocy 6A. Następnie za pomocą odpowiedniego formularza należy zgłosić instalację do zakładu energetycznego i czekać na wymianę licznika na dwu drogowy. Od tej chwili można cieszyć się własną elektrownią słoneczną. Instalacje można łączyć w większe sekcje o łącznie większej mocy.

Jak zgłosić elektrownie słoneczną do zakładu energetycznego.

Aby zgłosić elektrownie słoneczną do zakładu energetycznego w pierwszej kolejności należy pobrać formularz zgłoszeniowy od operatora np PGE lub Tauron. Do wypełnionego formularza należy dołączyć kartę katalogową paneli słonecznych oraz inwertera sieciowego - falownika i deklarację zgodności Nc Rfc. Niektóre zakłady energetyczne wymagają narysowania prostego schematu instalacji. Może on być wykonany odręcznie. Tak przygotowaną dokumentację należy wysłac listem lub złożyć osobiście u dystrybutora energii i oczekiwać na przyłączenie oraz wymianę licznika kWh na dwukieruknowy. Czas realizacji ok 14 dni zależny od operatora.

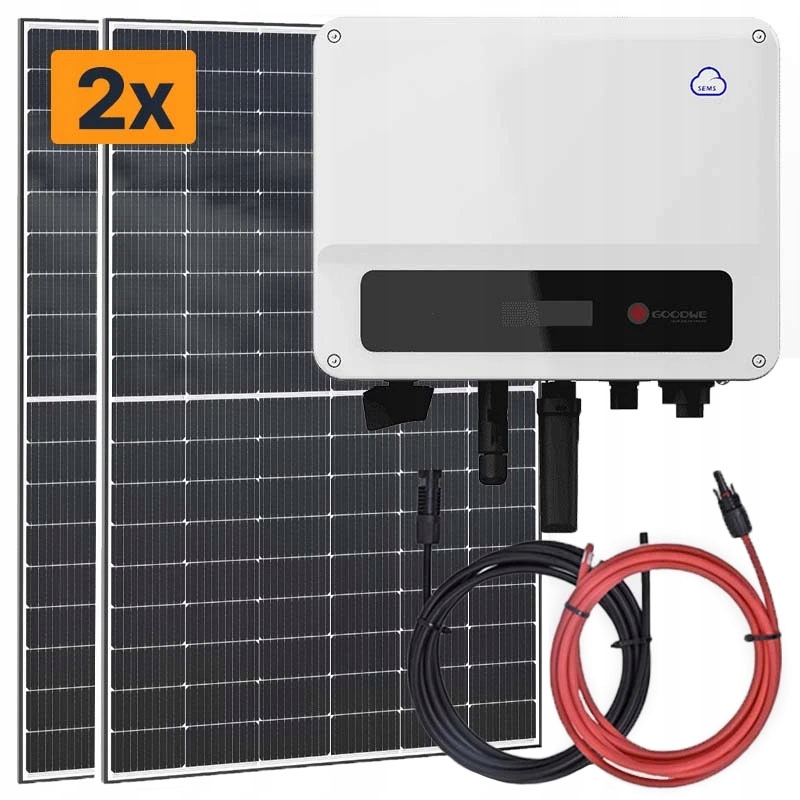

Zestaw zawiera:

2 x Panel słoneczny Q.Peak DUO M-G11 - 400W

Dzięki opatentowanej technologii Q.ANTUM i zoptymalizowanemu połączeniu ogniw ze znacznie mniejszą liczbą szczelin, moduł ten zapewnia optymalną wydajność i uzysk. Samo zmniejszenie odległości między ogniwami słonecznymi Q.ANTUM poprawia wydajność nawet o 21,4%.

Q.PEAK DUO M-G11 został zaprojektowany z myślą o rzeczywistych warunkach. Przy niskim napromieniowaniu 200 W / m² nadal osiąga 98% swojej pierwotnej sprawności. Wydajność modułu słonecznego jest mierzona przy idealnym napromieniowaniu 1000 W / m².

Rama wykonana jest z zaawansowanego technologicznie stopu aluminium i posiada certyfikat na wysokie obciążenia śniegiem (6000 Pa) i wiatrem (4000 Pa).

PARAMETRY TECHNICZNE / MODEL: Q.Peak DUO M-G11 - 400W

• MIN. WYDAJNOŚĆ W WARUNKACH STANDARD, STC (TOLERANCJA +5 W/−0 W):
• Moc w punkcie MPP [W]: 400
• Prąd zwarcia [A]: 13.54
• Napięcie jałowe [V]: 37.16
• Prąd w punkcie MPP [A]: 12.90
• Napięcie w punkcie MPP [V]: 31.00
• Efektywność [%]: ≥ 20.8

MINIMALNA WYDAJNOŚĆ W NORMALNYCH WARUNKACH, NMOT²

• Moc w punkcie MPP [W]: 300.1
• Prąd zwarcia [A]: 10.91
• Napięcie jałowe [V]: 35.04
• Prąd w punkcie MPP [A]: 10.16
• Napięcie w punkcie MPP [V]: 29.54

PARAMETRY MECHANICZNE

• Wymiary (Dł x Szer x Głęb) mm: 1692 x 1134 x 30 (łącznie z ramą)
• Szyba: 3,2mm termiczne wzmocnione antyrefleks
• Gniazdo: 53-101 mm x 32-60 mm x 15-18 mm
• Klasa ochronności: IP67, z diodami obejściowymi
• Waga [kg]: 21,2 kg
• Ogniw: 4mm² kabla; (+) > 1250 mm, (-) > 1250 mm
• Kolor ramy: Czarny, aluminium anodowane

Falownik sieciowy GoodWe GW-700 XS

Inwerter sieciowy GoodWe umożliwia budowę niewielkiej elektrowni słonecznej przyłączonej bezpośrednio do sieci energetycznej. W zależności od jego wielkości może obsługiwać od 2 do 4 paneli fotowoltaicznych. Falownik pobiera energię słoneczną i przekazuje ją bezpośrednio do sieci w pierwszej kolejności do odbiorników zlokalizowanych w domu. W drugiej kolejności nadwyżki przekazywane są do zakładu energetycznego i odsprzedawana po aktualnej stawce zgodnej z cennikiem zakładu energetycznego. Falowniki GoodWe posiadają certyfikat NcRFC i sa w pełni zgodne z polską siecią. Oznacza to, że można je przyłączyć do zakładu energetycznego bez najmniejszego problemu za pomocą zwykłego zgłoszenia.

PARAMETRY TECHNICZNE / MODEL: GW700

• Maksymalna moc wejściowa [W]: 910
• Zakres pracy MPPT [V]: 40-450
• Napięcie startowe [V]: 50
• Maksymalny prąd wejściowy [A]: 11
• Maksymalna prąd zwarcia [A]: 13,8
• Liczba trakerów MPPT: 1
• Nominalne napięcie wyjściowe [V]: 230
• Maksymalna sprawność / europejska: 97,2% / 96%

PARAMETRY MECHANICZNE

• Klasa szczelności: IP65
• Waga: 5,2 kg
• Wymiary: 295x230x113mm
• Materiał: Plastik
• Klasa energetyczna: A+

INNE

• Pobór energii w nocy: 1W
• Wydajność MPPT Statyczna: 99,5%
• Gwarancja: 5 lat

Złącze szeregowe MC4

Do każdego zestawu dołączamy komplet złącz MC4 umożliwiających wykonanie hermetycznego połączenia panela słonecznego z regulatorem ładowania. Sprzedawana przez nas panele wyposażone są firmowo w złącza MC4 umożliwiające łatwe i szybkie połączenie instalacji. Zastosowanie złącza MC4 gwarantuje bezstratne energetycznie połączenie oraz możliwość szybkiego rozłączenia panela słonecznego od układu w razie potrzeby. Jeżeli potrzebne są inne złącza lub ich większa ilość można dokupić je tutaj (złącza PV).

Przewód solarny do połączenia instalacji 4mm2 - 5m

Do naszych zestawów dołączamy przewód umożliwiający wykonanie połączenia panela słonecznego do regulatora. Na przewodzie zaciśnięty jest konektor MC4 umożliwiający sprawne połączenie panela do regulatora ładowania. Dla zestawów zawierających akumulator na drugim końcu przewodów zarabiamy konektor do klem akumulatora. Po przecięciu przewodu można wykonać połączenie z panela do regulatora i z regulatora do akumulatora.

Zestawy z panelami 5W do 50W posiadają przewód LGY o przekroju 2.5 mm2. Zestawy z większymi panelami słonecznymi wyposażone są w przewód solarny odporny na promienie UV w podwójnej izolacji o średnicy 4 mm2. W każdym zestawie znajduje się 5 metrów przewodu czarnego oraz 5 metrów przewodu czerwonego. Możliwe jest przedłużenie przewodu dokupująć go tutaj (przewody solarne) w/g zasady. 2 m = 1 metr czerwonego i 1 metr czarnego. Zakupiony przewód zsumujemy i wykonamy żądaną odległość wraz z zaciśnięciem końcowej.
