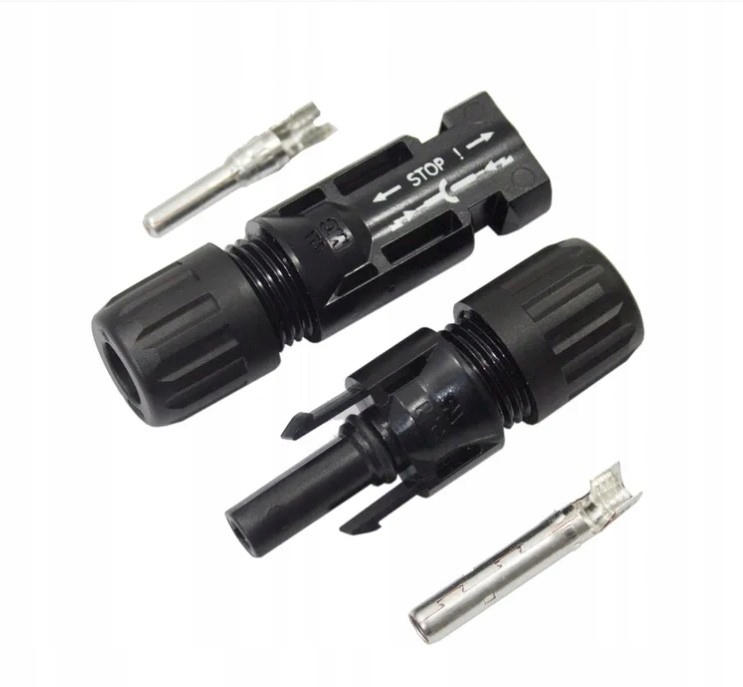

Złącze MC4 – komplet (męski i żeński) STAUBLI MULTI-CONTACT

Dane techniczne:

Oryginalne złącza MC4 wykonane z miedzi cynkowanej. Czarny kolor uszczelki wykonanej z poliamidu (PA) o bardzo wysokiej odporności na starzenie termiczne.

Max napięcie systemu

1000 V DC / 600 V DC (UL)

1000 V DC /1500V DC (IEC)

Prąd nominalny IEC (90°C)

17A - 50 A (zależnie od przekroju przewodu)

Prąd nominalny IEC (85°C)

17A - 45 A (zależnie od przekroju przewodu)

Napięcie próby

12 kV (1000 V DC (IEC))

16 kV (1500 V DC (IEC))

Posiada certyfikat TUV

Jak rozpoznać oryginalne złącza MC4?

Na obudowie wtyku (-) znajdują się białe napisy: z jednej strony "STOP", a z drugiej "Do not disconnect under load".

Czarny kolor uszczelki wykonanej z poliamidu (PA) o bardzo wysokiej odporności na starzenie termiczne.

Na obudowie gniazda (+) widnieją wytłoczone pierwsze litery nazwy firmy, czyli MC, oraz UR informujące o posiadanym amerykańskim certyfikacie UL.
