Dzięki algorytmowi regulatora ładowania MPPT, w każdej sytuacji, produkty z tej serii mogą szybko i dokładnie śledzić Maksymalny Punkt Mocy (MPP) panelu fotowoltaicznego, w celu uzyskania maksymalnej energii słonecznej w czasie, co znacząco zwiększa wydajność energetyczną.

Sterownik Tracer serii AN, oparty na wielofazowej synchronicznej technologii rektyfikacji (MSRT) i zaawansowanym algorytmie sterowania MPPT, z dwurdzeniową architekturą procesora.

MSRT może zagwarantować bardzo wysoką wydajność konwersji w dowolnej mocy ładowania, co znacznie poprawia efektywność układu solarnego.

Zaawansowany algorytm sterowania MPPT minimalizuje maksymalny czas utraty mocy. Zapewnia wydajność śledzenia, odpowiednią prędkość, a także wysoką wydajność konwersji pod wysoką lub niską mocą tak, aby w każdej sytuacji zapewnić możliwie największą wydajność modułu.

Tracer AN mogą szybko śledzić maksymalny punkt mocy (MPP) z paneli PV, aby uzyskać maksymalną energię z panelu.

Funkcja ograniczenia mocy i prądu ładowania oraz funkcja automatycznej redukcji mocy w pełni zapewnia stabilność pracy z ponadwymiarowymi modułami fotowoltaicznymi i działają w środowisku o wysokiej temperaturze.

Dzięki adaptacyjnemu trzystopniowemu trybowi ładowania opartemu na cyfrowym obwodzie sterującym, regulatory z serii Tracer AN mogą skutecznie przedłużyć czas pracy, cykl życia akumulatora i znacznie poprawiają wydajność systemu.

Możliwość tworzenie hybrydowych systeów zasilania.

Uniwersalne zabezpieczenia elektroniczne, w tym ochrona przed przeładowaniem, nadmiernym rozładowywaniem i odwrotna polaryzacja PV, skutecznie zapewniają bezpieczniejsze i bardziej niezawodne działanie układu solarnego na dłuższy czas obsługi.

Kontroler posiada Izolowany RS485

Interfejs ze standardowym protokołem komunikacyjnym MODBUS i zasilaczem 5V ułatwia klientowi rozszerzenie aplikacji obsługując do 8 regulatorów ładowania równolegle w celu rozszerzenia systemu i spełnienia różnych wymagań monitorowania, dzięki czemu można go wykorzystać do różnych aplikacji.

Charakterystyka:

• Elementy o wysokiej jakości i niskiej awaryjności zapewniają trwałość produktu
• Zaawansowana technologia MPPT i ultraszybka prędkość śledzenia, ze skutecznością śledzenia nie mniej niż 99,5%
• Maksymalna wydajność transferu DC / DC wynosi aż 98,6% ★, wydajność pełnego obciążenia wynosi do 98% ★
• Zaawansowany algorytm sterowania MPPT zminimalizuje stratę MPP
• Dokładność rozpoznawania i śledzenia w najwyższym punkcie MPP
• Szerszy zakres napięcia roboczego MPP
• System automatycznego sterowania w celu ograniczenia mocy i prądu ładowania przekraczającą wartość znamionową
• Obsługa 4 opcji ładowania: AGM, GEL. Płynny, Użytkownika
• Funkcja kompensacji temperatury akumulatora
• Rejestrowanie energii w czasie rzeczywistym i funkcje statystyczne
• Automatyczna funkcja redukcji mocy nadmiarowej
• Stuprocentowe pełne obciążenie w zakresie temperatur otoczenia podczas ładowania i rozładowywania
• Obsługuj do 8 jednostek równolegle, aby rozbudować system
• Sygnał przełącznika obciążenia zewnętrznego przekaźnika obciążenia umożliwia realizację zróżnicowanych trybów pracy obciążenia
• Automatyczna kontrola projektu przekaźnika użyteczności i generatora
• Przekaźniki automatyzacji narzędzi lub generatorów ułatwiają komponowanie hybrydowego systemu zasilania
• Zdalna temperatura i konstrukcja czujnika napięcia będą zbierać dokładne dane o temperaturze i napięciu baterii
• Izolowany RS485 z napięciem 5VDC / 200mA w celu ochrony wyjścia bez urządzeń zasilających z protokołem MODBUS
• Można monitorować lub ustawiać parametry za pomocą aplikacji telefonu lub oprogramowania na komputerze
• Certyfikat CE (LVD EN / IEC62109, EMC EN61000-6-1 / 3)
• ★Tracer10415AN@48V system

Dane techniczne produktu

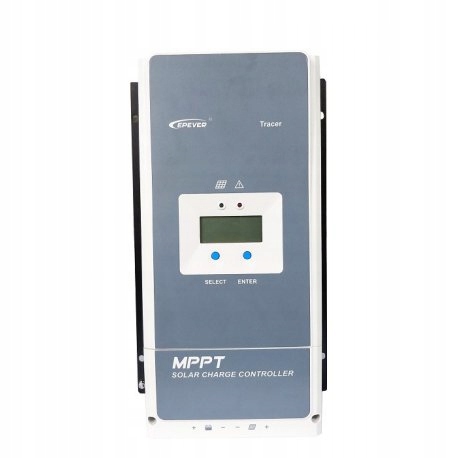

• Dane techniczne: Model Tracer 5420AN
• Nominalne napięcie systemu: 12V /24V / 36V / 48V
• Prąd znamionowy ładowania: 50A
• Prąd znamionowy rozładowania: 50A
• Zakres napięcia wejściowego akumulatora: 8V～68V
• Max. napięcie obwodu otwartego PV: 200V
• Zakres napięcia MPP: VBAT+2V～144V
• Max. moc wejściowa PV: 625W/12V, 1250W/24V, 1875W/36V, 2500W/48V
• Własne zużycie mocy: 98mA/12V;60mA/24V;50mA/36V;46mA/48V
• Współczynnik kompensacji temperatury: -3mV/ºC/2V(Wartość Domyślna)
• Komunikacja: RS485(interfejs RJ45)
• Uziemienie: Ujemne uziemienie
• Parametry Środowiskowe: Model TRACER 5420AN
• Zakres temperatury LCD: -20oC～+70oC
• Środowisko pracy, Zakres temperatury: -25oC～+60oC
• Temperatura przechowywania: -30oC～+85oC
• Zakres wilgotności: 5% to 95% (N.Z.)
• Obudowa: IP20
• Parametry Mechaniczne: Model TRACER 5420AN
• Wymiar: 261mm x216mm x 119mm
• Średnica otworu montażowego: Φ7
• Waga: 3,5kg
