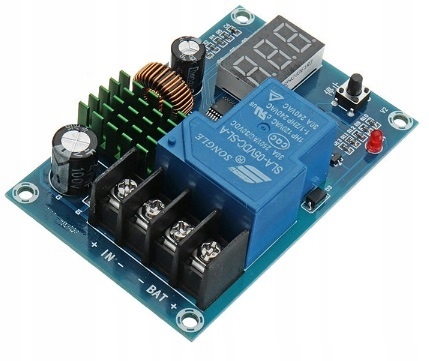

Regulator, kontroler ładowania akumulatora 12-48V 30A

Urządzenie do kontrolowania procesu ładowania akumulatorów o napięciu 12V, 24V, 48V.

Kontroler jest w pełni automatyczny, wystarczy ustawić dwa parametry

1. Napięcie załączenia ładowarki
2. Napięcie wyłączona ładowarki

Zasada działania jest następująca, jeśli napięcie na akumulatorze spadnie poniżej nastawionej wartości następuje załączenei przekaźnika i włączenie procesu ładowania. Gdy napięcie na akumulatorze osiągnie nastawione napięcie następuje wyłączenie przekaźnika i zakończenie procesu ładowania.

Dzięki temu proces ładowania jest w pełni autonomiczny i nie pozwoli na przeładowanie akumulatora.

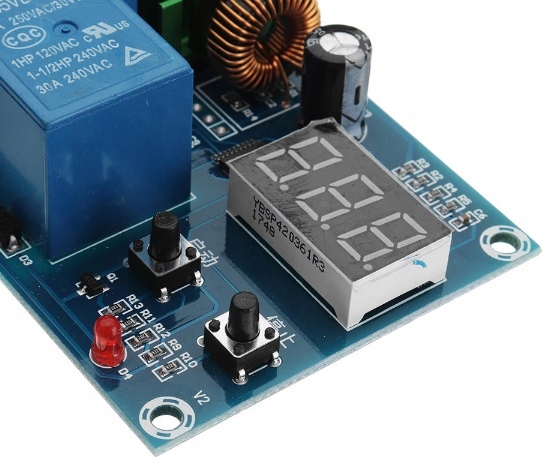

Urządzenie wyposażone jest w wyświetlacz led, na którym przedstawione jest aktualne napięcie akumulatora.

Zmiany napięcie załączenia oraz wyłączenia dokonujemy przy pomocy dwóch przycisków na module.

1. Ustawienie napięcia początkowego (startu ładowania). Przytrzymać przycisk START przez 3 s gdy wyświetlacz zacznie migać za pomocą przycisku start/stop ustawić odpowiednie napięcie.
2. Ustawienie napięcia końcowego (koniec ładowania). Przytrzymać przycisk STOP przez 3 s gdy wyświetlacz zacznie migać za pomocą przycisku start/stop ustawić odpowiednie napięcie.

Stan procesu ładowania sygnalizowany jest za pomocą diody LED.

Parametry techniczne:

• Napięcie zasilania 12-55V
• Obsługa akumulatorów 12, 24, 36, 48V
• Przekaźnik o obciążalności 30A
• Rozdzielczość regulacji 0,1 V

Wymiary:

• Długość 71 mm
• Wysokość 50 mm
• Głębokość 25 mm
• Waga ok 50 g

Zastosowanie:

• Ładowarka akumulatorów 12V
• Ładowarka akumulatorów 24V
• Ładowarka akumulatorów 48V
