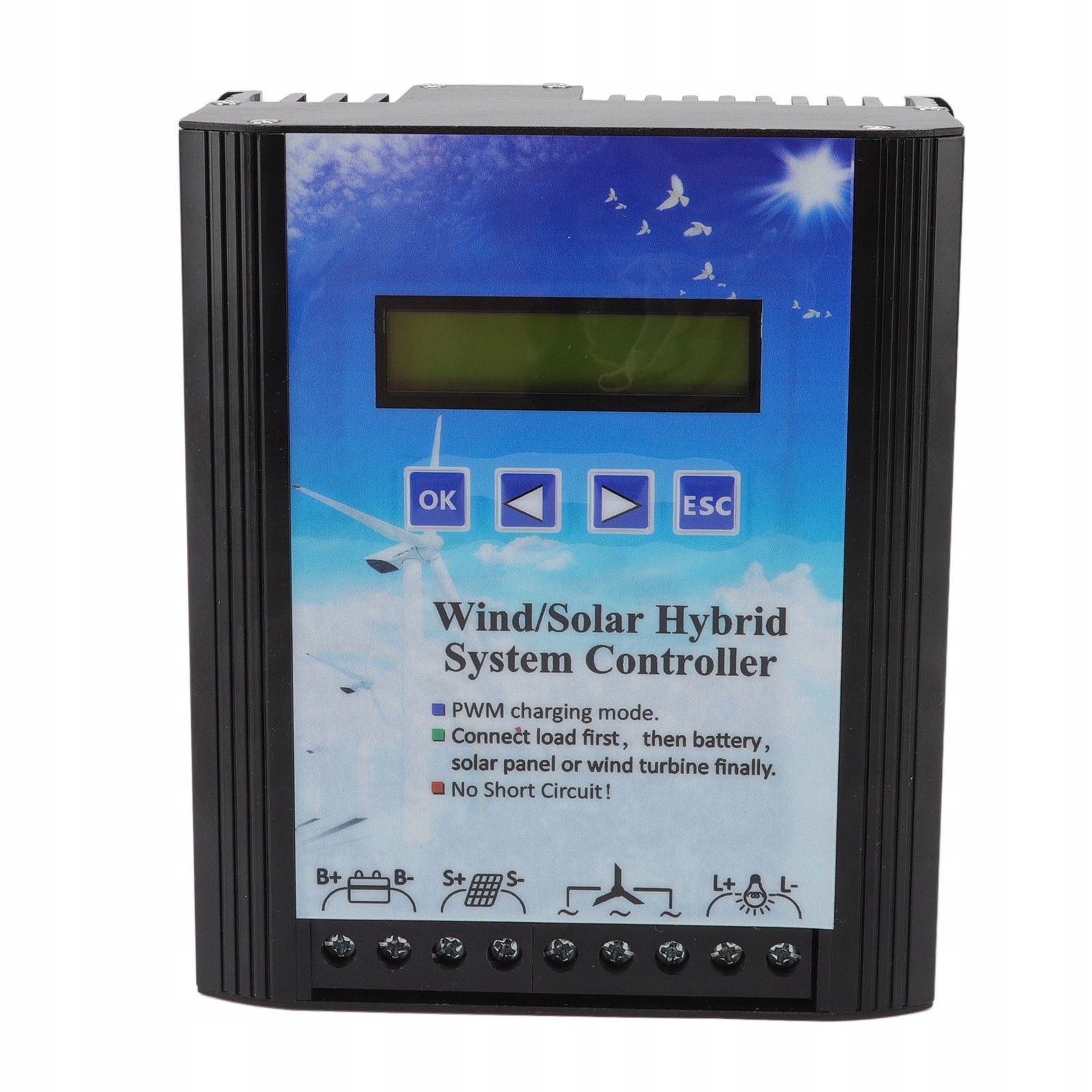

Hybridný regulačný regulátor Vietor 24/48 panelov

Funkcja:

1. Jak pracować: Sterownik hybrydowy wiatrowo-słoneczny jest specjalnie zaprojektowany do systemów wytwarzania energii wiatrowej i słonecznej, integruje sterowanie energią wiatrową i słoneczną oraz może bezpiecznie i wydajnie sterować turbinami wiatrowymi i modułami fotowoltaicznymi w celu ładowania akumulatorów.

2. Technologia ładowania PWM: Ładowanie słoneczne wykorzystuje technologię ładowania PWM, dzięki czemu zużycie energii przez kontroler jest mniejsze, a system bardziej stabilny. Wysokiej jakości importowane komponenty zapewniające doskonałą wydajność i stabilność kontrolera.

3. Doskonała ochrona: gdy duża prędkość wiatru lub siła wiatru przekracza zakres absorpcji akumulatora i ładowania, kontroler natychmiast uruchamia funkcję ciągłego rozładowania, a sprzęt chroni system.

4. Humanizowany projekt: ekran LCD wyraźnie wyświetla napięcie i moc akumulatora, humanizowaną funkcję obsługi klucza, wszystkie parametry można dostosować do własnych wymagań, aby dostosować się do różnych środowisk użytkowania.

5. Kontroler wielofunkcyjny: Kontroler ma limit nadprądowy wentylatora, inteligentny limit prądu maksymalnego prądu akumulatora, funkcję ręcznego hamowania, funkcję przełącznika wentylatora i ładowania fotowoltaicznego, funkcję przełączania wyjścia obciążenia itp., co jest wygodniejsze w użyciu.

Specyfikacja:

Typ artykułu: sterownik hybrydowy wiatru słonecznego

Materiał: stop aluminium

Kolor powłoki: niebieski

Rozmiar: Ok. 162x148x85mm/6,4x5,8x3,3 cala

Funkcjonować:

1. Limit przeciążenia wentylatora

Ten produkt zapewnia limit nadmiernego prądu wentylatora. Gdy wentylator przekroczy ustawiony górny limit prądu, sterownik automatycznie rozpocznie inteligentne rozładowanie PWM, aby chronić wentylator.

2. Inteligentny limit prądu maksymalnego prądu akumulatora;

Możesz ręcznie ustawić górną granicę pojemności baterii w kontrolerze w oparciu o rzeczywiste warunki systemu. Kontroler oblicza górną granicę prądu ładowania (to znaczy 0,3 razy większą pojemność baterii) na podstawie górnej granicy pojemności akumulatora w celu ochrony akumulatora.

3. Funkcja hamulca ręcznego;

4. Funkcja przełącznika ładowania wentylatora i fotowoltaiki

Na sterowniku można ręcznie włączyć lub wyłączyć wentylator i ładowanie fotowoltaiczne.

5. Funkcja przełącznika wyjściowego załadunku

Na kontrolerze użytkownik może ręcznie ustawić lub wyłączyć obciążenie.

6. Wyjście obciążenia ma 4 rodzaje zróżnicowanych trybów pracy.

7. Wyjście obciążenia zawiera funkcje zwiększania stałego źródła prądu i źródła prądu Buck Stały dla użytkowników do wyboru.

Parametry elektryczne:

Moc znamionowa wentylatora: 100 W-1000 W

Fotowoltaiczna moc znamionowa: 100W-1000W

Znamionowe napięcie systemu: automatyczna identyfikacja 24 V-48 V

Uwaga: Powyższe trzy parametry muszą spełniać warunki: (moc znamionowa wentylatora moc znamionowa fotowoltaiki) / prąd znamionowy systemu ≤ 50A

Maksymalne napięcie dostępu wentylatora: 80 V

Maksymalne napięcie dostępu PV: 80V

Metoda rozładunku wentylatora: wbudowane w rozładowanie elektroniczne

Ochrona wentylatora: rozładunek ochrony nad nadmierną prądem, rozładunek ręczny hamulca

Ochrona obciążenia: ochrona przed przepięciem, ochrona podnapięciowa, ochrona nadprądowa

Metoda ładowania wentylatora: PWM

Metoda ładowania fotowoltaicznego: PWM

Tryb wyświetlania: LCD (wyświetlacz ciekłokrystaliczny)

Temperatura pracy i wilgotność: -20 do 55 ℃/35-85%RH (ale bez kondensacji)

Statyczne zużycie energii: ≤1,2 W

Parametry ładowania:

Napięcie fotowoltaiczne (Lon): 6 V (można ustawić)

Napięcie fotowoltaiczne (LOFF): 6 V (można ustawić)

Maksymalny prąd wyjściowy wspólnego obciążenia: 10A

Ładuj tryb pracy (tryb): Tryb fabryki 1: Kontrola światła, sterowanie światłem (można ustawić) Hybrydowy kontroler wiatru Solar

Lista pakietów:

1 Xwind Solar Hybrid Controller1 X Manual

Notatka:

1. Zaleca się podłączenie wentylatora, gdy nie ma wiatru ani bryzy. Wentylator obracający się z dużą prędkością musi być podłączony po uruchomieniu kontrolera 2. Gdy sterownik pracuje normalnie, bezwzględnie zabrania się odłączania akumulatora, operacja ta może spowodować nieprzewidywalne konsekwencje.3. Nie używaj tego produktu bez baterii 4. Aby zapobiec przedostawaniu się wody do sterownika, należy upewnić się, że kable używane w całym systemie wytwarzania energii elektrycznej są solidnie podłączone, dobrze izolowane i mają odpowiednie specyfikacje.5. Przed instalacją i konserwacją upewnij się, że sterownik jest w stanie bezpiecznym i rozładowany. Sterownik należy instalować w miejscu wolnym od kurzu, suchym i wentylowanym oraz unikać przenikania wody deszczowej i bezpośredniego światła słonecznego.

OK Przycisk: Wprowadź następne menu lub potwierdź ustawienie parametru. Left i prawy przycisk: Zmniejsz i zwiększ wartość podczas przełączania między menu na tym samym poziomie lub podczas ustawienia parametrów.
