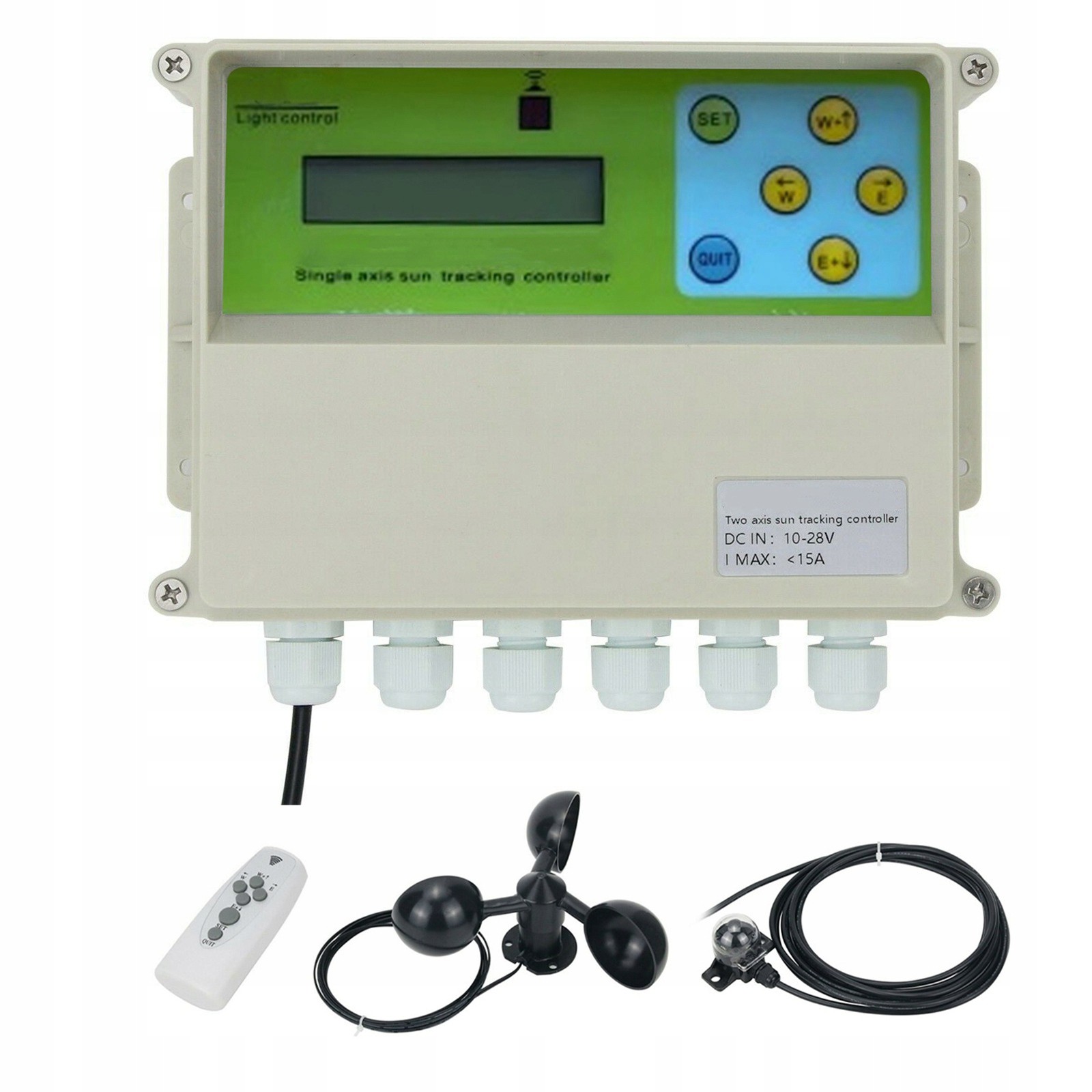

1. Sterownik główny czujnik nasłonecznienia:

Otwory montażowe kontrolera głównego 4mm: lewy i prawy rozstaw otworów: 174mm, górny i dolny rozstaw otworów: 60mm

Produkt przyjmuje wodoodporne pudełko jako zewnętrzną powłokę, ma działanie przeciwdeszczowe po zamontowaniu w pionie, maksymalnie ma 6 kawałków wodoodpornego otworu wyjściowego kabla i jest używany w połączeniu obwodów, wszystkie połączenia obwodów na płycie głównej przyjmują metodę okablowania terminala, górna pokrywa posiada wyświetlacz ekranowy i sześć klawiszy operacyjnych, które mogą być używane do obserwacji parametrów i procesu obsługi ręcznej lub ustawiania parametrów.

Montaż głównej skrzynki sterowniczej:

Główna skrzynka sterownicza powinna być zainstalowana w pobliżu podstawy platformy, bez poruszania się wraz z platformą, aby zapewnić, że nie będzie na nią oddziaływać deszcz, ekspozycja i inne czynniki, a otwór wylotowy powinien być skierowany w dół, aby zapobiec dopływowi wody. Lepiej mieć możliwość wygodnej obserwacji i obsługi.

2. Głowica do wykrywania orientacji:

Głowica detekcyjna to zintegrowana konstrukcja z przezroczystą powłoką. Poprzez ekranowanie elementu w kształcie wachlarza pośrodku, różne wartości napięcia promieniowania słonecznego generowane wewnątrz i na zewnątrz obu kierunków są przesyłane do płyty głównej za pomocą 3-żyłowego kabla. Metoda instalacji to dwie śruby M6 o odległości 40 MM, a całość jest zamontowana w przezroczystej plastikowej kopule, która ma pewne funkcje pyłoszczelne i przeciwdeszczowe i może wytrzymać dziesięć lat. (Domyślnie z kablem o długości 3 metrów), po prześledzeniu toru wschód-zachód otwór wylotowy skierowany jest na południe.Metoda instalacji:Montaż głowicy detekcyjnej:

Zainstaluj głowicę detekcyjną na platformie, a samolot będzie poruszał się wraz z platformą. Zwróć uwagę, że gdy platforma jest wyśrodkowana, nie jest równoległa do powierzchni platformy, ale równolegle do płaszczyzny podłoża. Jednocześnie, gdy platforma jest wyśrodkowana i płaska, otwór wylotowy na głowicy detekcyjnej powinien odpowiadać południowej części geograficznej (odnosi się do śledzenia rzeczy).

Głowica detekcyjna powinna być zainstalowana jak najdalej na wschodniej krawędzi północnej strony platformy.

3. Czujnik prędkości wiatru:

Czujnik prędkości wiatru służy do wykrywania prędkości wiatru w otoczeniu. Gdy prędkość wiatru osiągnie wartość ochrony ustawioną przez kontroler, kontroler steruje platformą, aby jechać do pozycji, która może uniknąć wiatru w celu ochrony platformy. Domyślna długość kabla czujnika prędkości wiatru to 3 metry. (Jeśli klient sam konfiguruje czujnik prędkości wiatru, musi użyć czujnika prędkości wiatru typu sygnału napięciowego)Montaż czujnika prędkości wiatru:

Czujnik prędkości wiatru powinien być zainstalowany w pobliżu platformy, gdzie może być skutecznie zdmuchnięty przez wiatr. Nie zbliżaj się do ściany lub ziemi, lepiej zainstalować go z podporą słupa.

Wprowadzić przewody głowicy detekcyjnej i czujnika prędkości wiatru do skrzynki sterowniczej i połączyć zgodnie z oznaczeniem, zostawić miejsce na nie i mocno je zamocować. Należy pamiętać, że metoda okablowania czujnika prędkości wiatru dostarczonego przez naszą firmę jest następująca: czarna z białą linią jest podłączona do wejścia sygnału, czarna jest podłączona do GND, a zasilanie V nie musi być podłączone.

Jeśli jest to zewnętrzny czujnik prędkości wiatru innych producentów, może rozróżniać V , ujemny i sygnał i można go podłączyć zgodnie z zaznaczoną instrukcją.

Zacisk V czujnika prędkości wiatru na tablicy sterowniczej to wartość napięcia zasilania (12-24V). Wymagania dotyczące wyjścia sygnału muszą być typu napięciowego, a zakres sygnału jest mniejszy niż 5V.

4. Pilot na podczerwień (efektywna odległość 8 metrów): użyj dwóch baterii AAA (brak w zestawie)

Zakres dostawy:

1 * zestaw kontrolera śledzenia słonecznego
