Przetwornica ECO Solar Boost MPPT-3000 PRO pozwala na bezpośrednie zastosowanie systemów paneli fotowoltaicznych do zasilania rezystancyjnych urządzeń grzewczych, takich jak bojlery elektryczne, grzejniki, maty grzewcze itp.

System jest prosty, wymaga jedynie podłączenia odpowiedniej ilości (od 4 do 9 sztuk) typowych paneli fotowoltaicznych o napięciu roboczym około 35V lub odpowiedniej ilości innych, oraz odbiornika energii np. bojlera elektrycznego, ogrzewanie podłogowe, itp.

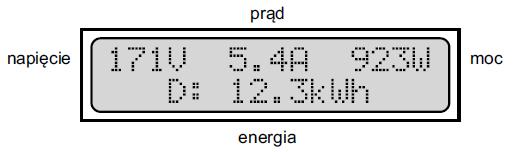

Przetwornica ECO Solar Boost MPPT-3000 PRO wyposażona jest w wyświetlacz LCD, który na bieżąco informuje użytkownika o parametrach instalacji PV, takich jak:

• napięcie systemu paneli PV
• prąd generowany przez panele PV
• moc oddawana na wyjściu
• całkowita energia wyprodukowana w dniu bieżącym
• całkowita energia wyprodukowana w dniu poprzednim
• całkowita wyprodukowana energia (mierzona od pierwszego włączenia)

Dodatkowo na wyświetlaczu prezentowane są w formie komunikatów tekstowych bieżące zdarzenia oraz wykryte nieprawidłowości.

Prąd stały wytwarzany w panelach, którym nie można bezpośrednio zasilać urządzeń grzewczych, zostaje w przetwornicy zamieniony na prąd przemienny, którym można już zasilać urządzenia grzewcze.

Maksymalna moc sytemu to 3.5kW, przetwornica posiada wyjście priorytetowe numer "1" oraz wyjście zależne numer "2".

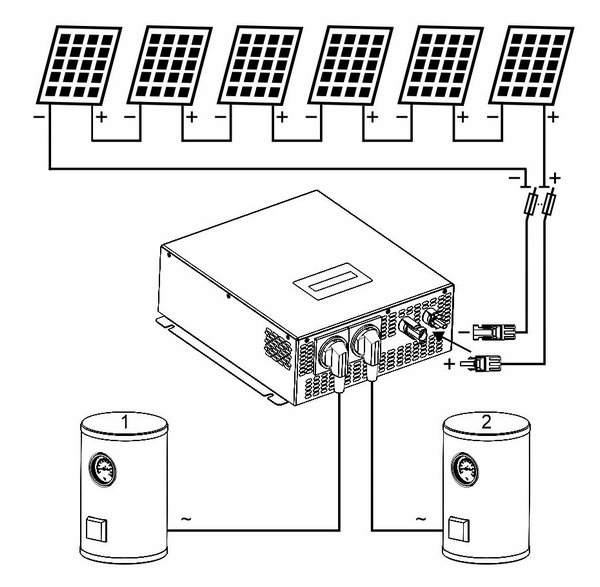

Pozwala to na podłączenie dwóch urządzeń grzewczych np. dwóch bojlerów, z których jeden będzie nagrzewany jako pierwszy, a drugi w sytuacji gdy termostat tego pierwszego przerwie odbieranie energii z przetwornicy. Dzięki zaimplementowanej funkcji MPPT, przetwornica automatycznie przystosuje się do mocy grzałki i tak ustawi swój punkt pracy, aby energia odbierana z systemu paneli fotowoltaicznych była maksymalna.

UWAGA !    Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1.

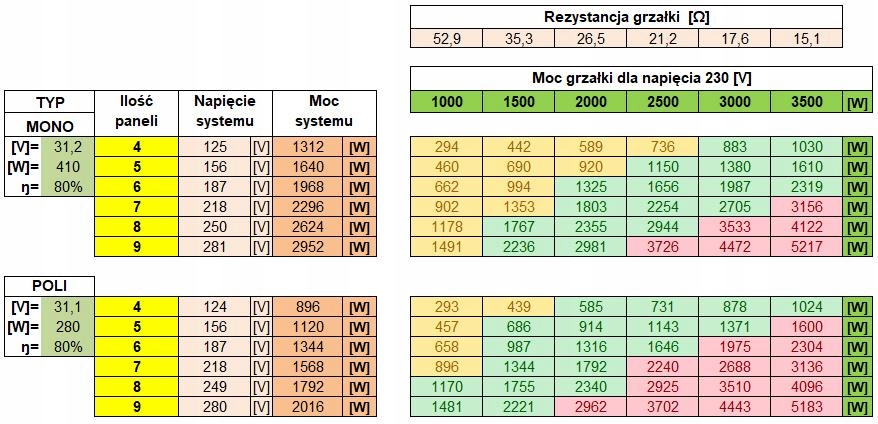

W tabeli poniżej przedstawiono sposób doboru optymalnej grzałki w zależności od mocy i napięcia systemu PV. Dobór optymalnej grzałki gwarantuje największą skuteczność sytemu PV do grzania wody.

Jak widać realna moc grzałek 230V mocno zależna jest od napięcia systemu PV, kolorem zielonym oznaczone są grzałki optymalne, pomarańczowym zbyt słabe, czerwonym zbyt mocne.

Parametry / Nazwa produktu:

SOLARNA PRZETWORNICA NAPIĘCIA ECO Solar Boost MPPT-3000 3.5 kW PRO

Napięcie wejściowe [VDC]: 120 do 350 (VDC)

Napięcie wyjściowe [VAC]: 120 do 350 (VAC)

Moc maksymalna: 3.5 kW

Funkcja MPPT: TAK

Połączenie paneli PV: Szeregowe, lub szeregowo równoległe

Przebieg napięcia na wyjściu: Modyfikowany sinus

Wyjście VAC Nr 1: Priorytetowe

Wyjście VAC Nr 2: Zależne *

Zabezpieczenie pod/nadnapięciowe: TAK

Zabezpieczenie termiczne: TAK

Zabezpieczenie przeciążeniowe: TAK

Temperatura pracy: -25°C ~ +55°C

Sprawność: >96%

Chłodzenie: Aktywne

Złącze zasilania: Złącze MC4

Gniazdo wyjściowe 230V: 2 x E (z bolcem)

Obudowa: Aluminium

Stopień ochrony (IP): IP21

Wymiary LxWxH [mm]: 320x272x96

Waga [kg]: 4.1 kg

* Maksymalna moc sytemu to 3kW, przetwornica posiada wyjście priorytetowe "1", na którym zawsze jest napięcie oraz wyjście zależne "2", które włączane jest gdy na wyjściu nr "1" nie jest pobierana energia i wyłączane gdy energia znowu jest pobierana z wyjścia "1".

Aukcja dotyczy przetwornicy solarnej, na aukcji nie oferujemy paneli i bojlera - zdjęcie poglądowe.
