Držiak predradníka pre fotovoltaické Pv panely

Kompletny element do budowy konstrukcji bezinwazyjnej - balastowej ,służący do zbudowania bądź rozbudowy istniejącej konstrukcji na dach płaski w układzie poziomym o kącie nachylenia 15 st.

Możliwość stosowania na membranie , standardowo podklejony EPDM gr 3 mm

Materiał:

aluminium gr.5mm szer.80 mm

EN AW-6060 / EN AW- AlMgSi  T 64

Zawartość (bez elementów obciążeniowych ) :

1 uchwyt

2 x klema końcowa szer 70 mm (standardowo do gr.panela 35 mm )  w przypadku innych grubości możliwa zamiana

2 x śruba z łbem imbuzowym 8x30 A2

2 x nakrętka kołnierzowa M8 A2

Pochylenie :

15 stopni

Szerokość panela fotowoltaicznego :

955 - 1150 mm

Orientacja panela pv :

pozioma

Zalecany rozstaw od krawędzi dachu :

800 mm

Zalecany rozstaw :

3 szt na jeden panel , 5 szt na dwa ,7 szt na trzy , 9 szt na cztery 11 na pięć itd.

Obciążenie zalecane :

2 x Bloczki betonowe standardowe o wadze min.22 kg / szt.=22X2=44 kg  NIE SĄ ZAWARTE W CENIE ,DO ZAKUPU SAMODZIELNEGO

możemy skompletować na dowolną ilość paneli i rzędów

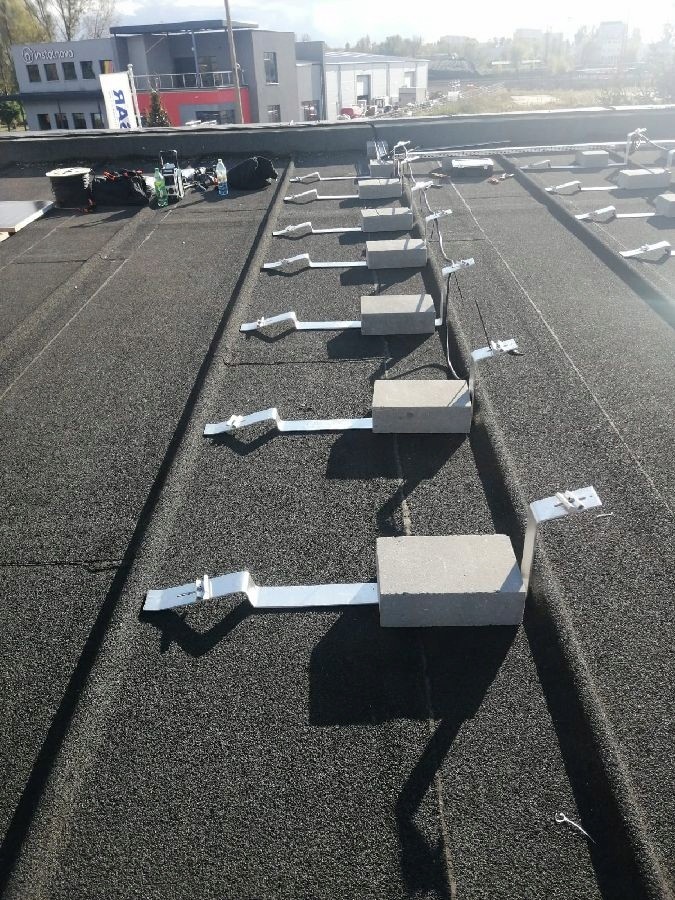

obok przykładowe rozwiązanie na 4 panele

RZUT

DO POWYŻSZEGO ZESTAWU NIE JEST POTRZEBNE NIC WIĘCEJ NIŻ BLOCZKI BETONOWE NIE WYMAGA SIĘ DODATKOWYCH PROFILI I UCHWYTÓW .BARDZO PROSTY W MONTAŻU!!!!!!!!
